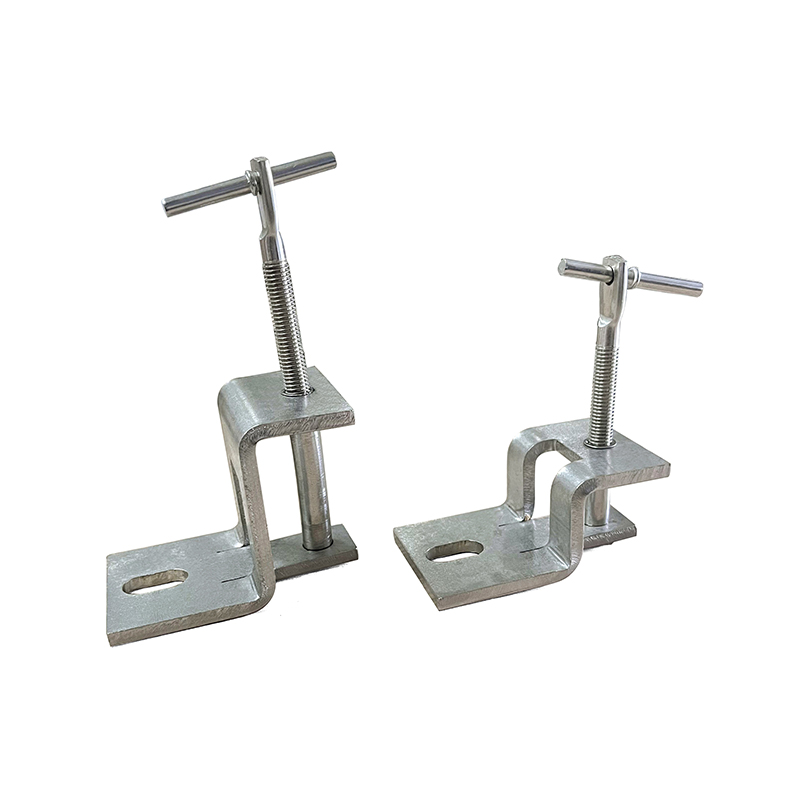

Prispôsobená kotva Z z nehrdzavejúcej ocele

● Materiál : nehrdzavejúca oceľ 1.4301 [A2) & 1.4401 [A4] ● Vyššie uvedená tabuľka je pripravená podľa výsledkov testu LGA ● Uvedené zaťaženia sú charakteristické únosné zaťaženia ● Skrutky sa dodávajú samostatne ● Maximálny tlak vetra: 350 N ● Výsledky testov sú k dispozícii pri objednávke

Získajte cenovú ponuku

Kotvenie fasády na mieru

Prispôsobená kotva z nehrdzavejúcej ocele Z pre fasádne systémy z nehrdzavejúcej ocele

Geometria Z-profilu | Plná nerezová kompatibilita | Navrhnuté pre kovové fasádne panely

AISI 304/316L Z-profil 2,0-8,0 mm Menovité zaťaženie 8-25 kN Kompletný nerezový systém

⌘

Kotviaci systém Z

Vlastný profil · Celonerezová fasáda

◈

Customized Stainless Steel Z Anchor je účelovo skonštruovaný podporný komponent určený pre celonerezové fasádne systémy. Geometria Z-profilu poskytuje možnosť odsadenej montáže, čo umožňuje umiestnenie fasádnych panelov v kontrolovanej vzdialenosti od stavebného substrátu pri zachovaní štrukturálnej integrity. Kotva je vyrobená z nehrdzavejúcej ocele AISI 304 alebo 316L, čo zaisťuje úplnú materiálovú kompatibilitu s fasádnymi panelmi, pomocnými rámami a upevňovacími prvkami z nehrdzavejúcej ocele – úplne eliminuje riziko galvanickej korózie. Tvar Z obsahuje výstužnú sieť, ktorá odoláva ohybovým a torzným silám od zaťaženia vetrom a vlastného zaťaženia panela. Prispôsobenie zahŕňa dĺžky nôh, hrúbku materiálu, vzory otvorov a povrchovú úpravu (leštené, saténové alebo otryskané), aby zodpovedali konkrétnym dizajnom fasád. Kotva je navrhnutá pre skryté alebo poloskryté upevňovacie aplikácie, kde sa vyžaduje estetická čistota a dlhodobá odolnosť proti korózii.

Hlavné výhody

Plná systémová kompatibilita

Nerezová oceľ rovnakej kvality ako fasádne panely a pomocný rám eliminuje galvanickú koróziu. Nie sú potrebné žiadne izolačné podložky, čím sa znižuje počet komponentov a zložitosť inštalácie.

Prispôsobená Z-geometria

Dĺžka nohy, hĺbka pásu a hrúbka materiálu prispôsobené špecifickým hmotnostiam panelov a výpočtom zaťaženia vetrom. Prispôsobí sa hrúbke izolácie do 300 mm.

Odolnosť proti korózii

Trieda 316L poskytuje ochranu proti jamkovej a štrbinovej korózii zosilnenú molybdénom. Vhodné pre pobrežné, morské a vysoko znečistené mestské prostredie.

Nastaviteľné upevnenie

Štrbinové otvory na oboch nohách umožňujú horizontálne a vertikálne nastavenie ±12 mm. Umožňuje korekciu nepravidelností substrátu v teréne bez zákazkovej výroby.

Technické vlastnosti

Geometria profilu

Tvar Z s vystuženou stojinou, dĺžka nôh 80-300 mm, hĺbka stojiny 40-150 mm

Hrúbka materiálu

2,0 mm · 3,0 mm · 4,0 mm · 5,0 mm · 6,0 mm · 8,0 mm

Nerezová trieda

AISI 304 (1.4301) · AISI 316L (1.4404) · Duplex 2205 (na vyžiadanie)

Povrchová úprava

Satén (Ra 0,5-1,0 µm) · Leštený (Ra ≤ 0,2 µm) · Otryskaný guľôčkami · Morený pasivovaný

Nosnosť

8 kN · 15 kN · 20 kN · 25 kN (na základe hrúbky a geometrie)

Upevňovacie otvory

Drážkované alebo okrúhle · M8-M16 · K dispozícii sú vlastné vzory otvorov

Aplikačné scenáre

▸ Celonerezové fasádne systémy vrátane nerezových panelov, sieťoviny, žalúzií a opláštenia proti dažďu

▸ Výškové komerčné a obytné budovy vyžadujúce kotvenie fasád bez korózie

▸ Pobrežné a morské štruktúry, kde je povinná odolnosť voči soľnej hmle

▸ Architektonické významné projekty s exponovanými konštrukčnými prvkami z nehrdzavejúcej ocele

▸ Potravinárske a farmaceutické zariadenia vyžadujúce sanitárne povrchy bez korózie

▸ Renovačné projekty zodpovedajúce existujúcim nerezovým fasádnym systémom

◪

Nerezové fasádne systémy

Plná systémová kompatibilita

Dizajnové a inžinierske poznámky

Kritériá výberu materiálu Trieda 304 pre mestské a interiérové aplikácie. 316L do 5 km od pobrežia alebo priemyselných zón. Duplex 2205 pre extrémne vystavenie chemikáliám.

Požiadavky na zváranie Ak je potrebné zváranie v teréne, použite zodpovedajúci prídavný kov (ER308L pre 304, ER316L pre 316L). Morenie po zváraní a pasivácia na obnovenie odolnosti proti korózii.

Záťažové testovanie Testovanie prototypu odporúčané pre vlastné geometrie. Skúšanie ťahom a šmykom podľa ASTM E488 na reprezentatívnej vzorke.

Povrchová ochrana Naneste ochrannú fóliu na leštené alebo saténové povrchy počas prepravy a inštalácie. Odstráňte po dokončení susedných prác.

Často kladené otázky

◈ Prečo zvoliť nerezovú Z kotvu pred pozinkovanými alebo hliníkovými alternatívami pre nerezové fasády?

Kotva Z zodpovedá rovnakej triede nehrdzavejúcej ocele ako fasádne panely a pomocný rám, čím sa eliminuje galvanická korózia, ku ktorej dochádza pri kontakte rôznych kovov. To zaisťuje, že celý fasádny systém má konzistentnú odolnosť proti korózii, tepelnú rozťažnosť a estetický vzhľad. Odstraňuje tiež potrebu izolačných podložiek alebo bariér, zjednodušuje inštaláciu a znižuje požiadavky na údržbu počas životného cyklu budovy.

◈ Aké možnosti prispôsobenia sú dostupné pre geometriu kotvy Z?

Úplné prispôsobenie zahŕňa dĺžku nohy (80 – 300 mm), hĺbku pásu (40 – 150 mm), hrúbku materiálu (2,0 – 8,0 mm), vzory otvorov (okrúhle alebo štrbinové, M8-M16), polomer rohov a vystuženie klinov. Jiangsu Aozheng Metal Products Co., Ltd. pracuje na základe projektových výkresov na výrobe kotiev zodpovedajúcich špecifickým dizajnom fasád a štrukturálnym výpočtom. K dispozícii sú aj vlastné povrchové úpravy vrátane leštených, saténových, guľôčkových a farebných PVD povlakov.

◈ Ako zvláda kotva Z tepelný pohyb vo fasádach z nehrdzavejúcej ocele?

Kotva je navrhnutá so štrbinovými otvormi, ktoré umožňujú tepelnú rozťažnosť a kontrakciu fasádnych panelov bez prenosu napätia na podklad. Z-geometria poskytuje flexibilitu v smere mimo roviny pri zachovaní vertikálneho a horizontálneho prenosu zaťaženia. Pri dlhých fasádach (nad 30 m) sú dilatačné škáry zakomponované do návrhu systému s kotvami umiestnenými tak, aby umožňovali pohyb smerom k pevným bodom.

◈ Aký je typický dodací čas pre vlastné Z kotvy?

Štandardné vlastné kotvy sa zvyčajne vyrábajú do 15-20 pracovných dní po konečnom schválení výkresu. Naliehavé projekty je možné urýchliť. Jiangsu Aozheng Metal Products Co., Ltd. udržiava zásoby surovín pre bežné druhy (304 a 316L) a hrúbky, čo umožňuje rýchlu výrobu. Ročná výrobná kapacita presahuje 2 000 ton stavebných materiálov na export do USA, Nemecka, Austrálie, Kanady, Južnej Kórey a na Stredný východ.
