Obstaranie fasádneho obkladového systému: Kľúčové parametre, ktoré je potrebné zahrnúť do dokumentov RFQ

Najdrahšou skratkou pri obstarávaní fasády je výber dodávateľa fasádneho obkladového systému bez kompletnej žiadosti o cenovú ponuku. Na pobrežnom komerčnom projekte dodávateľ porovnal tri takmer identické ponuky pre konzoly na obklady z prírodného kameňa a vybral najnižšiu cenu; diely prišli z pozinkovanej ocele namiesto nehrdzavejúcej ocele 304 na konštrukčných výkresoch a v priebehu šiestich rokov sa objavili hrdzavé škvrny. Jiangsu Aozheng Metal Products Co., Ltd., výrobca zalievaných kotevných kanálov, obkladových podporných konzol, podrezaných kotiev a príslušenstva na upevnenie prefabrikovaného betónu, vidí, že sa tento vzor opakuje vždy, keď RFQ vynechá technické parametre. Tento článok definuje meracie body, ktoré patria do každého fasádneho obkladového systému RFQ, od hodnôt zaťaženia a tried materiálu až po tolerancie nastavenia a požiadavky na dokumentáciu.

RFQ premieňa požiadavky projektu na záväzky dodávateľa

RFQ je základná technická zmluva pre obkladový balík. Každý parameter, ktorý vynecháte, je rozhodnutím, ktoré za vás urobí váš dodávateľ, zvyčajne v smere nižších výrobných nákladov.

Výrobné oddelenia môžu vyrábať len to, čo definuje cenový dokument. Ak v RFQ nie je uvedená trieda nehrdzavejúcej ocele, dodávateľ bude oceniť triedu, ktorá získa objednávku, nie triedu, ktorú budova potrebuje. Rovnaká logika platí pre geometriu držiaka, hrúbku povlaku, protokoly o skúškach a balenie.

• Konštrukčné zaťaženia a požadované odpory
• Materiálová trieda a systém ochrany povrchu
• Geometria, rozsah nastavenia a rozmery rozhrania
• Stav podkladu a spôsob inštalácie
• Povinnosti týkajúce sa dokumentácie, testovania a sledovateľnosti

Parametre konštrukcie a zaťaženia

Hodnoty zaťaženia musia byť zapísané ako čísla s jednotkami, nie ako kvalitatívne popisy ako ťažký alebo štandardný. V RFQ musí byť uvedené, ktorá odolnosť sa požaduje: charakteristická pevnosť alebo konštrukčná odolnosť a pod akým bezpečnostným faktorom.

Vlastné zaťaženie zahŕňa celkovú hmotnosť panelu, vlastnú hmotnosť konzoly a akúkoľvek vrstvu izolácie za obkladom. Zaťaženie vetrom, často rozhodujúce zaťaženie na výškových fasádach, sa musí udávať ako tlak alebo sanie v kilopascaloch pre každú zónu fasády. Požiadavky na seizmický a tepelný pohyb rozhodujú o tom, či nosný systém potrebuje štrbinové otvory alebo posuvné spojenia. Hranice priehybu, často vyjadrené ako zlomok rozpätia, ako napríklad L/200, chránia geometriu spoja panelov.

Nastaviteľná L uhlová konzola z nehrdzavejúcej ocele pre obkladové systémy Precízne skonštruovaná 3-osová nastaviteľná konzola pre odvetrávané fasády, dostupná v AISI 304 alebo 316L, zaťažiteľná do 12 kN, vyrovnáva nerovnosti podkladu a tepelné pohyby. Zobraziť produkt →

Kvalita materiálu a povrchová ochrana

Stupeň materiálu je záväzkom trvanlivosti. Odloženie tohto rozhodnutia až po fáze RFQ takmer zaručuje náhradu, pretože tlak na cenu tlačí dodávateľa smerom k najlacnejšej zliatine alebo povlaku, ktorý stále spĺňa písané slová.

Nerezové triedy 304 a 316 sú dve najbežnejšie možnosti pre konzoly fasádneho obkladu a kotviace kanály. Stupeň 316 pridáva molybdén, ktorý zlepšuje odolnosť voči chloridom a robí ho štandardným pre pobrežné prostredia a prostredia s rozmrazovacou soľou. Žiarovo pozinkovaná oceľ (HDG) má zvyčajne zinkový povlak s hrúbkou 70 až 85 mikrometrov a je vhodná pre priemyselné projekty alebo vnútrozemské projekty s nízkou vlhkosťou. Pozinkované galvanicky pozinkované diely sú určené hlavne do interiéru alebo dočasne chránených podmienok a rýchlo hrdzavejú vo fasádnych vlhkostných cykloch.

Pred odovzdaním obálky by sa mal výber materiálu skontrolovať v porovnaní so zónou expozície. Praktické sprievodca výberom obkladových konzol z nehrdzavejúcej ocele premieňa podmienky expozície na rozhodnutia o triede a kontroly zaťaženia.

Geometria, rozsah nastavenia a rozmery rozhrania

Geometria rozhoduje o tom, či je možné konzolu vôbec nainštalovať. Rozsah úprav rozhoduje o tom, či sa dá na mieste zarovnať.

Hrúbka panela riadi šírku štrbiny alebo hĺbku zárezu podpery. Panely z prírodného kameňa od 20 do 30 milimetrov, keramické dlaždice od 10 do 18 milimetrov a hliníkové kompozitné panely od 3 do 6 milimetrov, každý potrebuje iný rozsah uchopenia. V RFQ by mala byť uvedená aj dĺžka ramena konzoly, rozstup štrbín a kompatibilita závitových častí s vybraným kotevným kanálom alebo T-skrutkou. Polohy zaliatia nie sú nikdy dokonalé, preto špecifikujte požadovaný rozsah nastavenia vo vertikálnej aj horizontálnej osi v milimetroch a overte si, či to konzola poskytuje cez štrbinové otvory alebo závitové vložky.

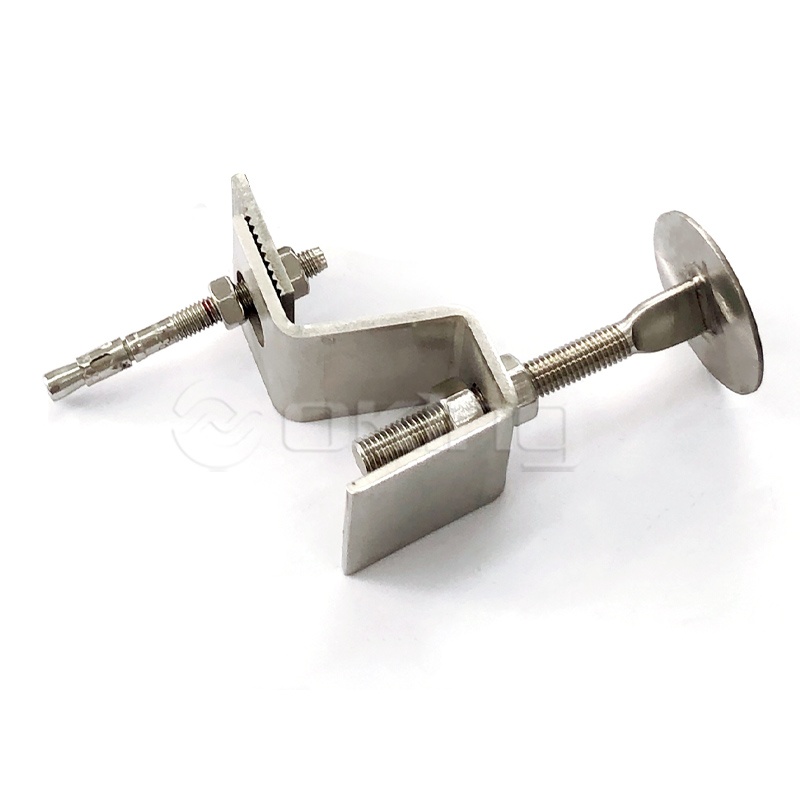

Kotva Z z nehrdzavejúcej ocele pre systémy kamenných závesov Do seba zapadajúce konzoly v tvare Z poskytujú bezpečné pripevnenie obkladov z kameňa a dlaždíc, odolávajú zaťaženiu vetrom a seizmickým silám. Vhodné pre nerovné podklady vyžadujúce úpravu terénu. Zobraziť produkt →

Stav podkladu a spôsob inštalácie

Zaliate a dodatočne nainštalované fixačné systémy odpovedajú na rôzne konštrukčné otázky. V RFQ musí byť uvedené, ktorý systém návrh predpokladá, pretože výmena jedného za druhý mení správanie pri zaťažení, vzdialenosti okrajov a postupnosť inštalácie.

Zaliate kotevné kanály sú pred zaliatím zapustené do betónu a sú preferovaným riešením pre fasády z ťažkého kameňa, terakoty a prefabrikovaného betónu. Neskôr sa pridajú dodatočne nainštalované dilatačné, podrezané a chemické kotvy; podrezané kotvy sú obvyklou voľbou pre prasknutý betón a seizmické oblasti. V RFQ by mala byť uvedená trieda pevnosti betónu, napríklad C25/30, hrúbka prvku, okrajové a rozstupové vzdialenosti a požadovaná kategória úžitkových vlastností pre betón s trhlinami alebo bez trhlín.

• Trieda betónu a minimálna hrúbka prvku
• Vzdialenosť od okraja a rozteč kotiev
• Klasifikácia betónu s trhlinami alebo bez trhlín
• Spôsob vŕtania a povolené vybavenie
• Kategória požiarnej alebo seizmickej výkonnosti

Zaliaty kotviaci kanál žiarovo pozinkovaný Zabudovaný žľab pre ťažké fasády, dostupný v profiloch valcovaných za tepla a za studena s rôznymi veľkosťami a nosnosťou. Vhodné pre popraskaný betón a seizmické oblasti, poskytuje nastaviteľné ukotvenie. Zobraziť produkt →

Výber kanála závisí od typu profilu, materiálu a geometrie ukotvenia. Usmernenie na ako si vybrať zaliaty kotviaci kanál pokrýva rozdiely medzi valcovaním za tepla a valcovaním za studena a výberové kritériá, ktoré patria do vašej RFQ.

Súlad, dokumentácia a požiadavky na doručenie

Cenová ponuka bez materiálových certifikátov a správ o skúškach je cenou, nie návrhom. V RFQ by mali byť uvedené dokumenty, ktoré dokazujú, že sa produkt bude správať tak, ako je uvedené, a ich dodanie by malo byť podmienkou prijatia.

Sledovateľnosť spája dodanú dávku s dátumom výroby a históriou materiálu. Bez nej nie je možné identifikovať alebo kontrolovať chybnú kotvu, kým je fasáda stále v prevádzke.

1. Materiálové certifikáty pre každú triedu použitú v držiaku alebo kanáli
2. Správa o zaťažovacej skúške alebo statickom výpočte s definovanými bezpečnostnými faktormi
3. Správa o rozmerovej kontrole potvrdzujúca uvedené tolerancie
4. Overenie hrúbky povlaku alebo povrchovej úpravy
5. Balenie, označovanie a incoterms pre exportnú dodávku

Kompletný RFQ je najlacnejší nástroj na kontrolu kvality na projekte fasády. Premieňa architektonickú myšlienku na vynútiteľné záväzky dodávateľa a zabraňuje materiálovým a geometrickým náhradám, ktoré spôsobujú väčšinu porúch opláštenia.

Často kladené otázky o obstarávaní fasádneho obkladového systému

Ktoré parametre najčastejšie chýbajú v RFQ na fasádne obklady?

Stupeň materiálu a tolerancia nastavenia sú dve najčastejšie opomenutia. V mnohých RFQ sa uvádza typ držiaka, ale nie trieda nehrdzavejúcej ocele alebo povolený rozsah nastavenia na mieste, takže dodávatelia môžu voľne uvádzať diely, ktorých výroba je lacnejšia, namiesto dielov, ktoré zodpovedajú konštrukcii.

Mala by RFQ špecifikovať triedu nehrdzavejúcej ocele pre každý obkladový držiak?

Každý držiak potrebuje definované materiálové rozhodnutie, ale odpoveďou nie je vždy nehrdzavejúca oceľ. Žiarovo pozinkované konzoly môžu byť technicky vhodné v suchých vnútrozemských podmienkach, zatiaľ čo pobrežné a priemyselné fasády zvyčajne vyžadujú nehrdzavejúcu oceľ 304 alebo 316. Žiadosť o cenovú ponuku musí výslovne uvádzať stupeň, aby sa všetky ponuky porovnávali na rovnakom základe.

Ako môže kupujúci overiť údaje o náklade, ktoré poskytuje dodávateľ?

Pýtajte sa na základ uvedených hodnôt. Spoľahlivá odpoveď RFQ zahŕňa správu o teste, poznámku o výpočte alebo normu, podľa ktorej bol výrobok testovaný, a jasne rozlišuje charakteristické hodnoty od konštrukčnej odolnosti. Ak dodávateľ nemôže poskytnúť tento dôkaz, považujte uvedenú hodnotu zaťaženia za neoverenú.

Čo by mala obsahovať RFQ pre odlievané kotviace kanály?

Typ profilu (valcovaný za tepla alebo za studena), trieda materiálu, dĺžka kanála, detail kotvenia, kompatibilná veľkosť T-skrutiek, smer zaťaženia a vzdialenosti od okrajov, trieda pevnosti betónu a ochrana proti korózii. Tieto parametre spolu určujú, či je možné kanál nainštalovať a ukotviť s odporom, ktorý návrh očakáva.
