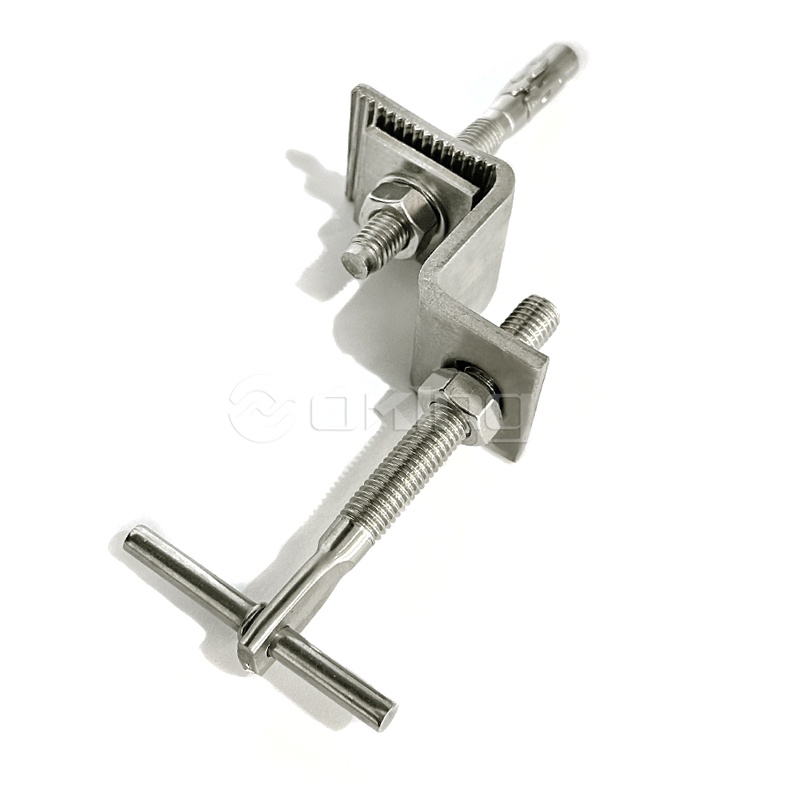

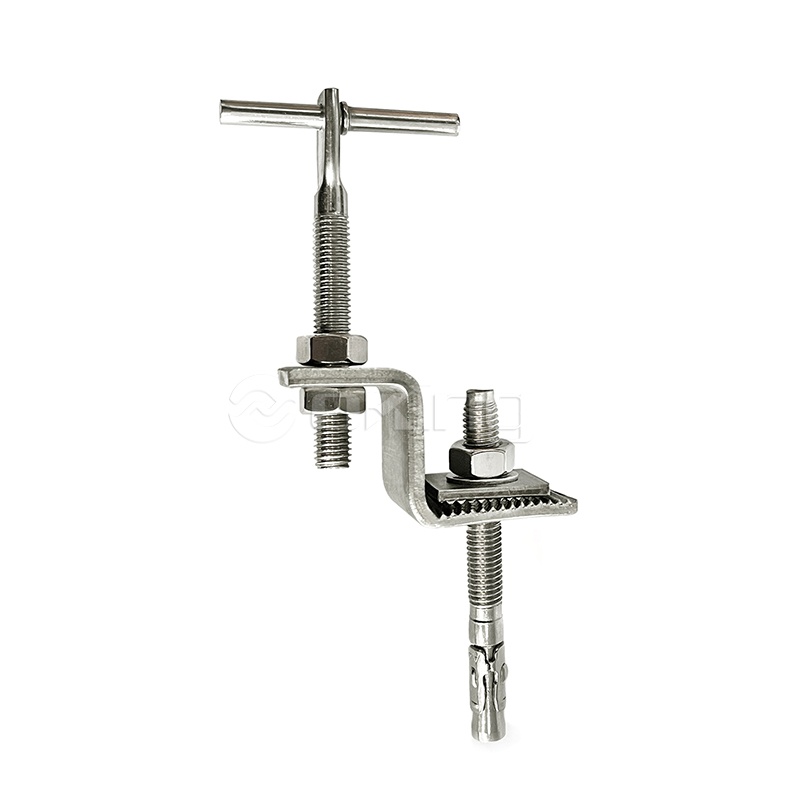

AZZ01 Jednoduchá inštalácia obkladového držiaka z nehrdzavejúcej ocele Z Stone
AZZ01 Jednoduchá inštalácia obkladového držiaka z nehrdzavejúcej ocele Z Stone
AZZ01 Jednoduchá inštalácia obkladového držiaka z nehrdzavejúcej ocele Z Stone
AZZ01 Jednoduchá inštalácia obkladového držiaka z nehrdzavejúcej ocele Z Stone
AZZ01 Jednoduchá inštalácia obkladového držiaka z nehrdzavejúcej ocele Z Stone
AZZ01 Jednoduchá inštalácia obkladového držiaka z nehrdzavejúcej ocele Z Stone
AZZ01 Jednoduchá inštalácia obkladového držiaka z nehrdzavejúcej ocele Z Stone
AZZ01 Jednoduchá inštalácia obkladového držiaka z nehrdzavejúcej ocele Z Stone

AZZ01 Jednoduchá inštalácia obkladového držiaka z nehrdzavejúcej ocele Z Stone

● Materiál : nehrdzavejúca oceľ 1.4301 [A2) & 1.4401 [A4] ● Vyššie uvedená tabuľka je pripravená podľa výsledkov testu LGA ● Uvedené zaťaženia sú charakteristické únosné zaťaženia ● Skrutky sa dodávajú samostatne ● Maximálny tlak vetra: 350 N ● Výsledky testov sú k dispozícii pri objednávke
Získajte cenovú ponuku
Predchádzajúce：AZZ05 Špecializované obkladové dlaždice Servis a dizajn Kotva Z - pre veľké veľkosti projekcieĎalej：Prispôsobená kotva z nehrdzavejúcej ocele Z
  • parameter
  • Kontaktujte nás

  • AZZ01 Z držiak s nitovanou maticou pre systém upevnenia kameňa

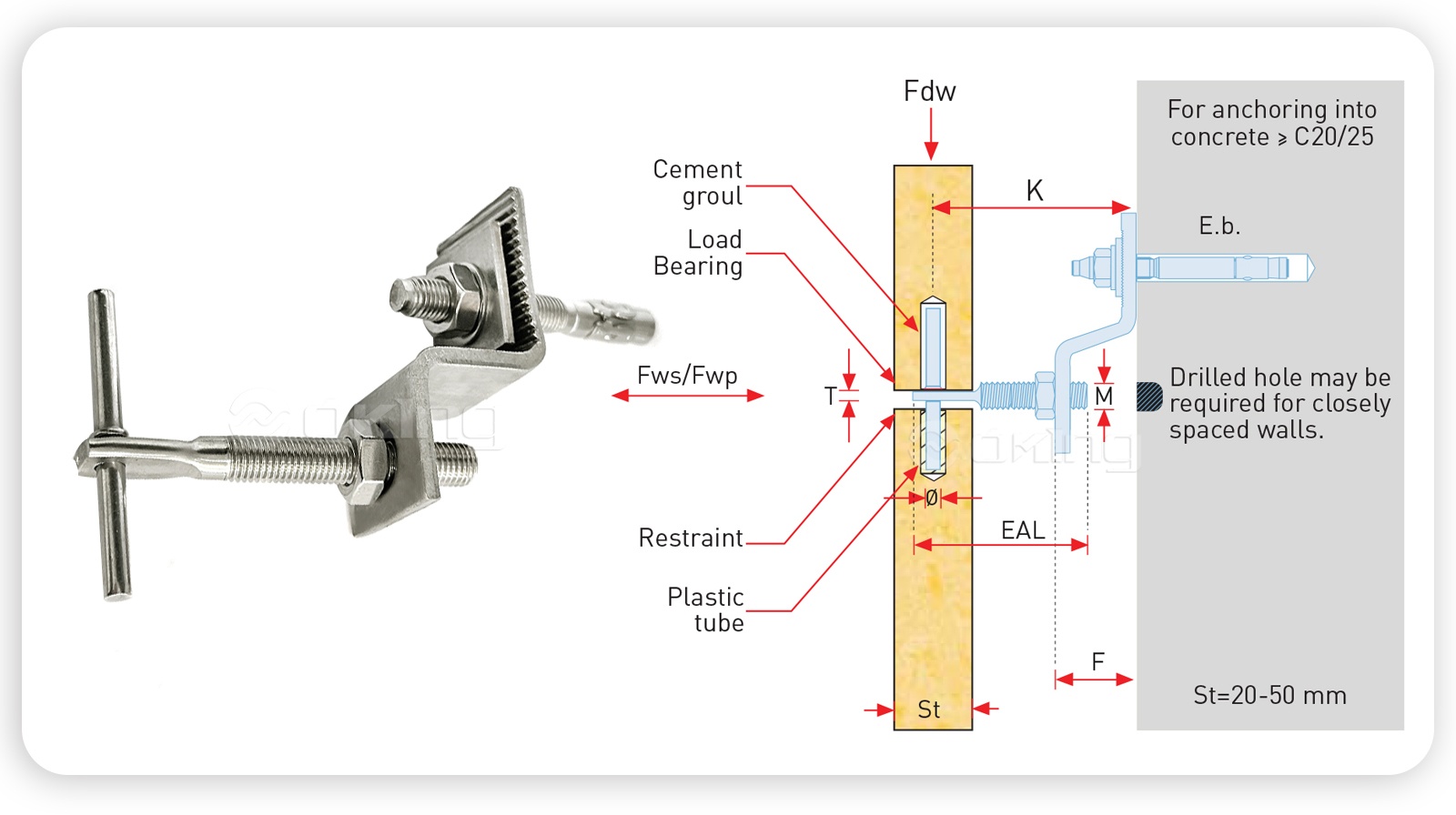

    ●Technické detaily

    Kód produktu Projekcia

    Min.

    Projekcia

    Max.

    Projekcia

    Mŕtvy

    Načítať

    Formovanie

    Veľkosť

    Vietor-

    Tlak

    Vietor-

    Odsávanie

    Rozšírenie

    Veľkosť skrutky

    Pin

    Priemer

    Adj. Arm

    Metrická veľkosť

    Adj. Arm

    Plochá hrúbka

    Adj. Arm

    Dĺžka

    K (mm) K - (mm) K (mm) Fdw (N) F (mm) Fwp (N) Fws (N) E.b. (mm) ф (mm) M (mm) T (mm) EAL (mm)
    AZZ01-452 45 40 60 200 10 312 219 M8x80 5 M10 3.5 60
    AZZ01-552 55 50 70 20 60
    AZZ01-752 75 60 90 40 70
    AZZ01-952 95 80 110 60 70
    AZZ01-553 55 45 70 300 20 468 328 M8x80 5 M10 3.5 60
    AZZ01-753 75 60 90 40 60
    AZZ01-953 85 70 100 60 60
    AZZ01-1153 95 80 110 80 60
    AZZ01-554 55 45 70 400 10 624 437 M8x80 5 M12 4.5 70
    AZ0Z1-754 75 60 90 20 80
    AZZ01- 954 95 80 110 40 80
    AZZ01-1154 115 100 130 60 80
    AZZ01-755 75 60 90 500 20 780 546 M8x80 5 M12 4.5 80
    AZZ01-955 95 80 110 40 80
    AZZ01-1155 115 100 130 60 80
    AZZ01-1355 135 120 150 80 80

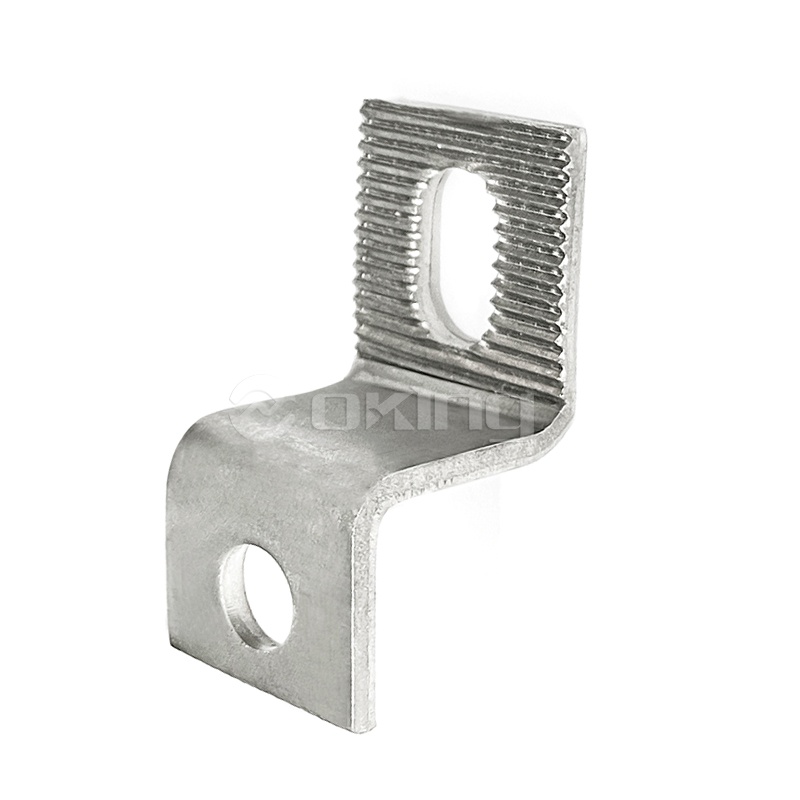

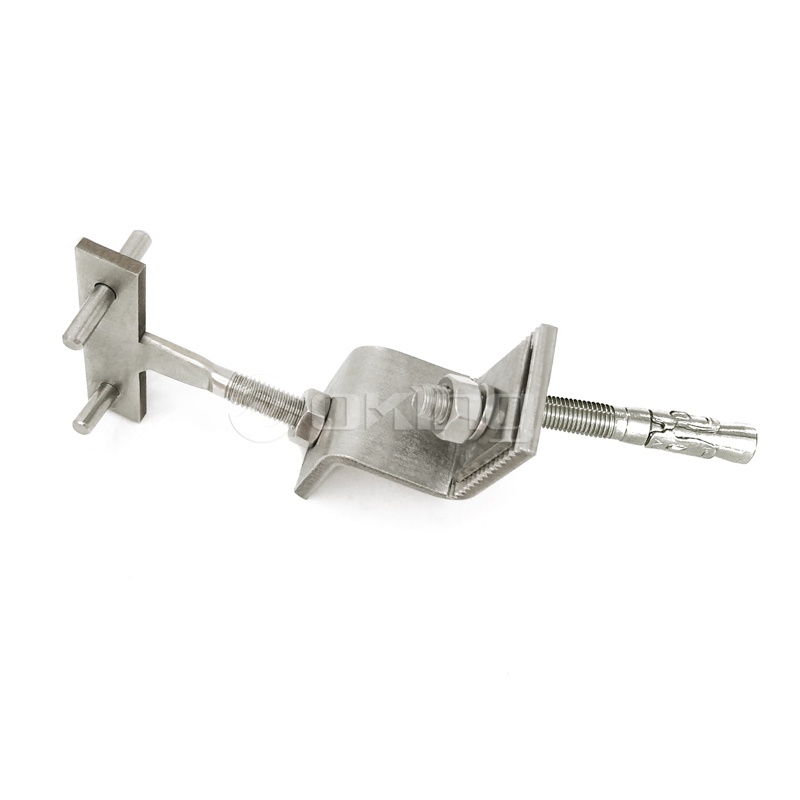

    Uholník z nehrdzavejúcej ocele 201 304 316 na upevnenie mramorového obkladu
    Výčnelky medzi 45 a 135 mm
    Zaťaženie až 800N

    Vhodné pre horizontálne a vertikálne škáry

    Hrúbka kameňa 20-50 mm

    Upevňuje sa na nosné steny pomocou rozperných skrutiek a na kanály pomocou nastavovacích skrutiek
    Materiál: 1.4571/1.4404/1.4401 (A4/AISI 316) alebo 1.4301 (A2/AISI 304)

    ● Popis kódu produktu
    AZZ01 - 45 2 A
    AZZ01: Typ

    45: Projekcia (mm)

    2: Vlastné zaťaženie (x10 kg)

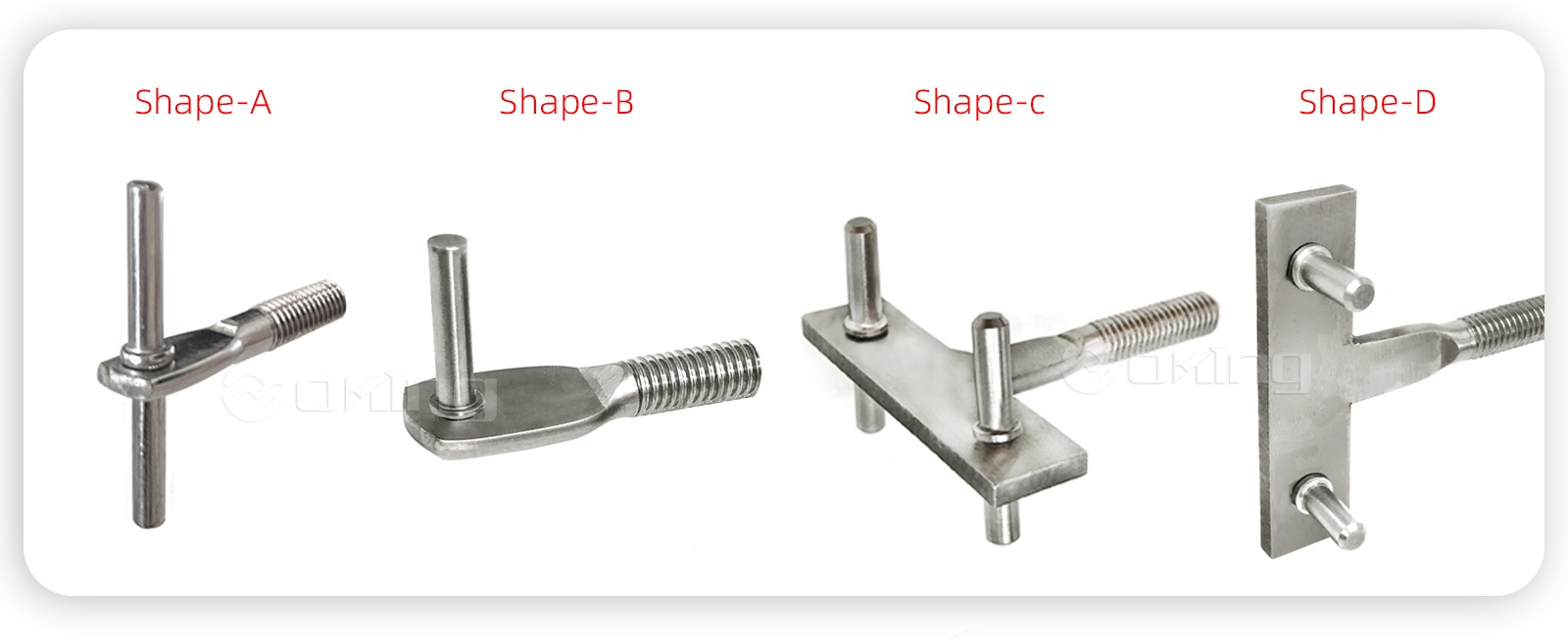

    A: Tvar

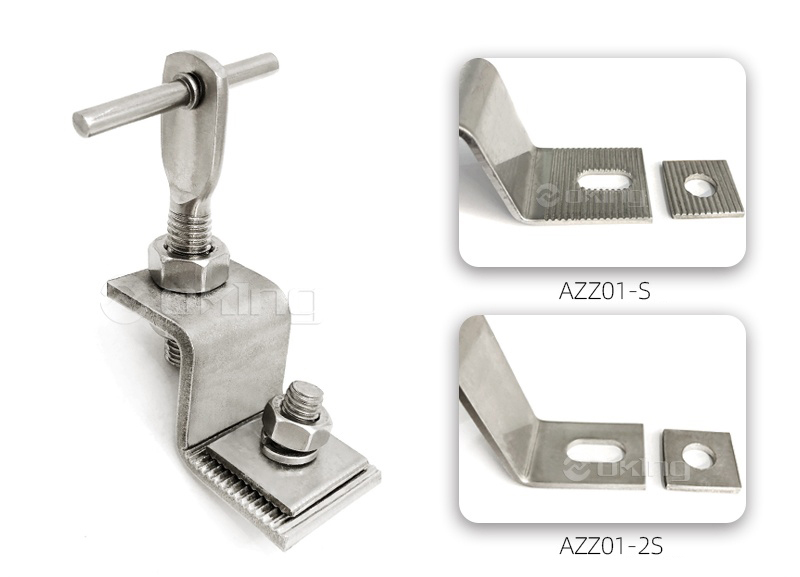

    AZZ01-S
    Typ with Serrated and serrated washer.
    AZZ01-2S
    Typ without serration and with plain washer.

    ●Inštalácia

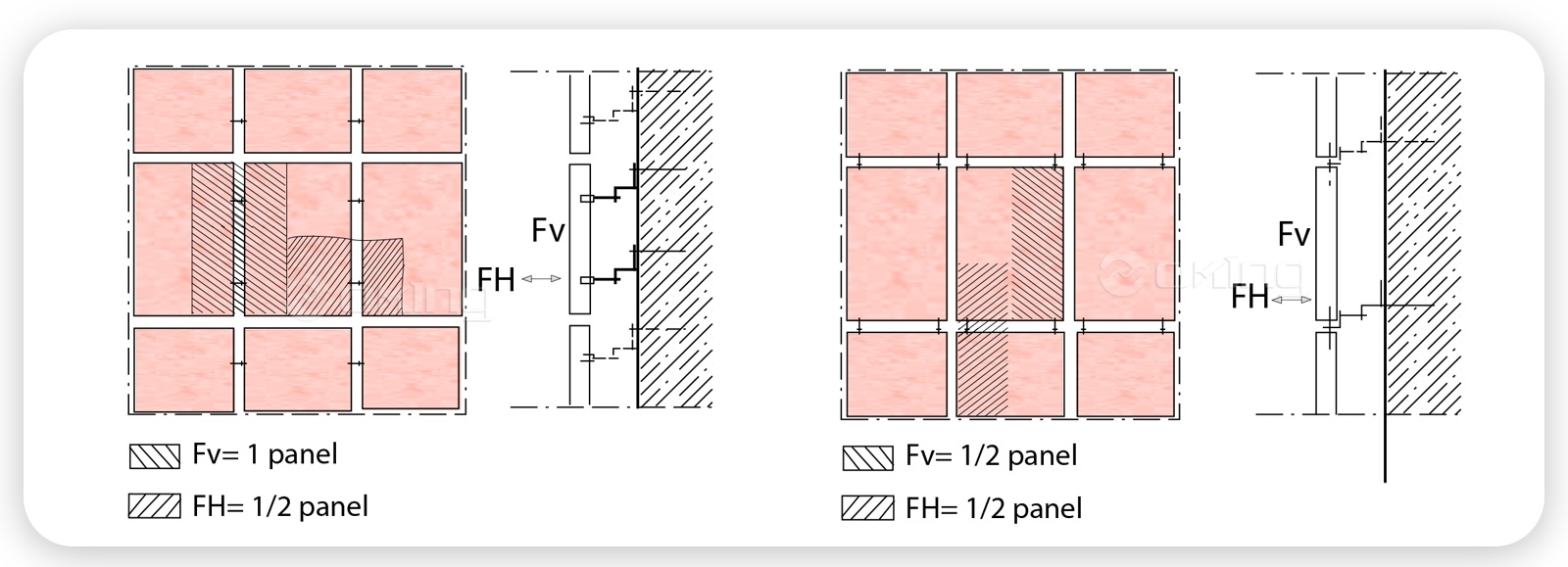

    Inštalácia do vodorovných spojov

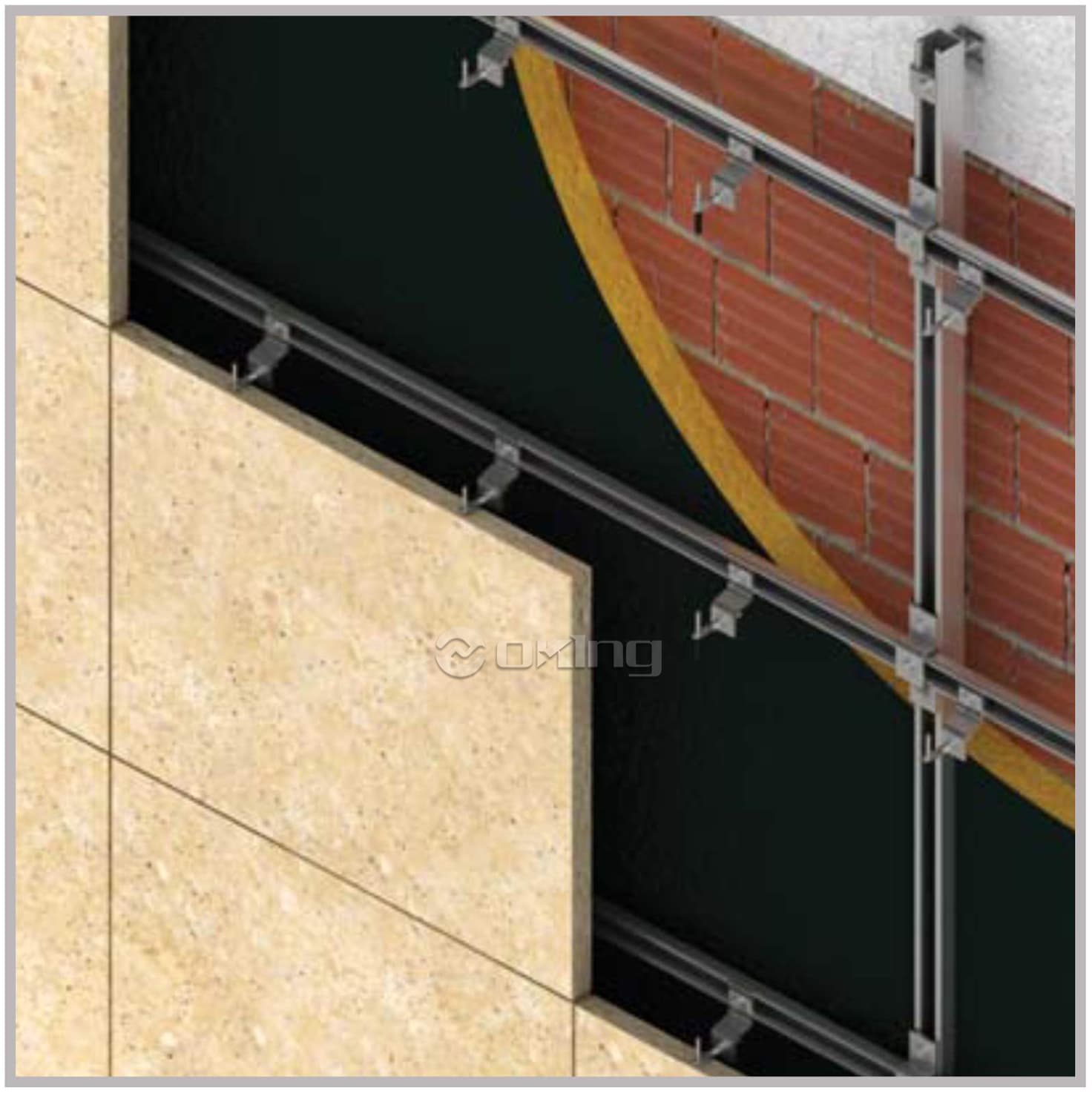

    ●Aplikácia

    Príklady použitia svorníkových kotiev Kotvy sa upevňujú na nosné steny rozpernými skrutkami.

    Na upevnenie kotiev na izolované steny je potrebné najskôr prerezať izoláciu. Po upevnení sa musí vyrezaný izolačný kus vložiť späť a izolačné časti musia byť utesnené, aby sa znížilo premostenie chladom.

    Kotviace systémy Z sú typom mechanického kotviaceho systému používaného na pripevnenie predmetov k stene alebo inej konštrukcii. Bežne sa používajú v stavebníctve, najmä pri inštalácii obvodových plášťov, obkladových systémov a iných fasádnych prvkov.

    Upevňovací systém kotvy Z sa skladá zo série kotiev, konzol a konektorov, ktoré spolupracujú a poskytujú bezpečný upevňovací bod pre inštalovaný objekt. Systém zvyčajne obsahuje vertikálne a horizontálne konzoly v tvare Z, ktoré sa navzájom spájajú a vytvárajú stabilné spojenie.

    Proces inštalácie zahŕňa pripevnenie zvislých konzol k stene alebo konštrukcii pomocou vhodných upevňovacích prvkov, ako sú skrutky alebo skrutky. Horizontálne konzoly, ako napríklad panelový alebo obkladový systém, sa potom pripevnia k inštalovanému objektu. Horizontálne konzoly sú navrhnuté tak, aby sa spojili s vertikálnymi konzolami a vytvorili tak bezpečné a spoľahlivé spojenie.

    Kotviace systémy Z ponúkajú niekoľko výhod v stavebných aplikáciách. Poskytujú pevnú a trvanlivú metódu pripevnenia, ktorá odolá zaťaženiu vetrom, seizmickým silám a iným vonkajším silám. Do seba zapadajúci dizajn držiakov zaisťuje stabilitu a zabraňuje posunutiu alebo odlepeniu predmetu od steny.
