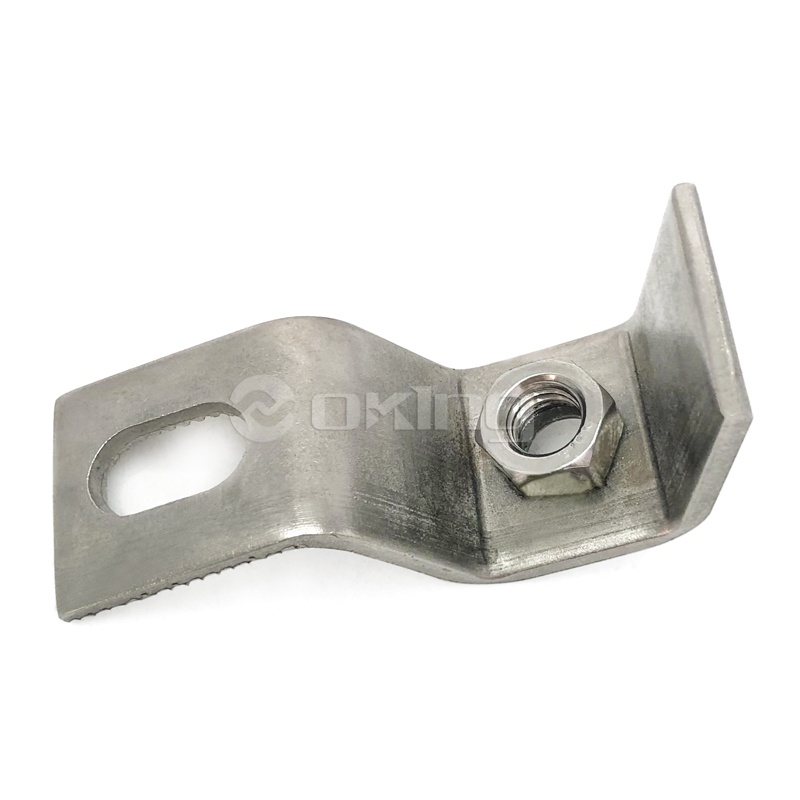

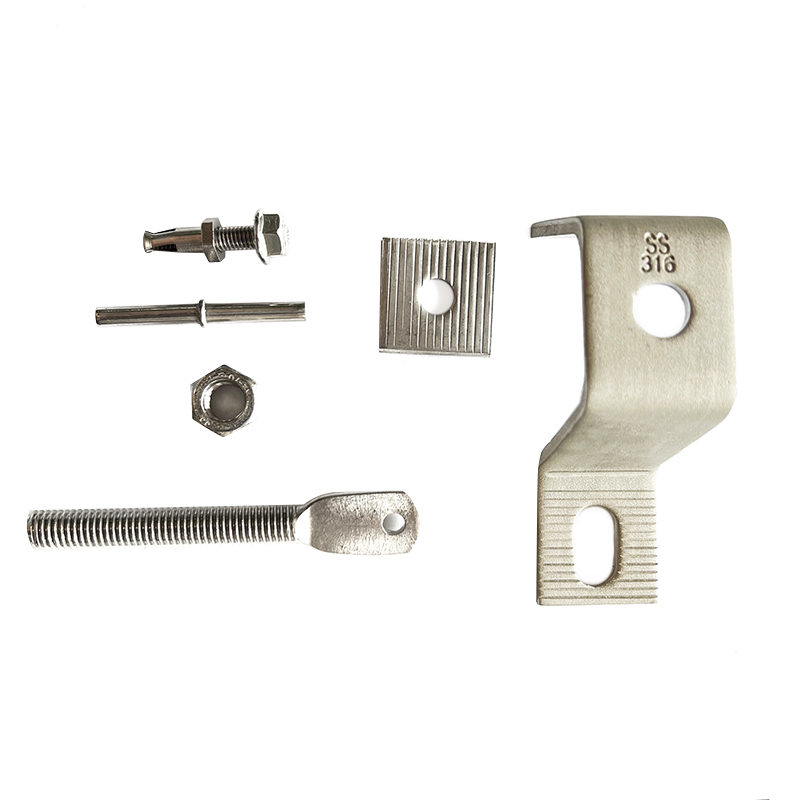

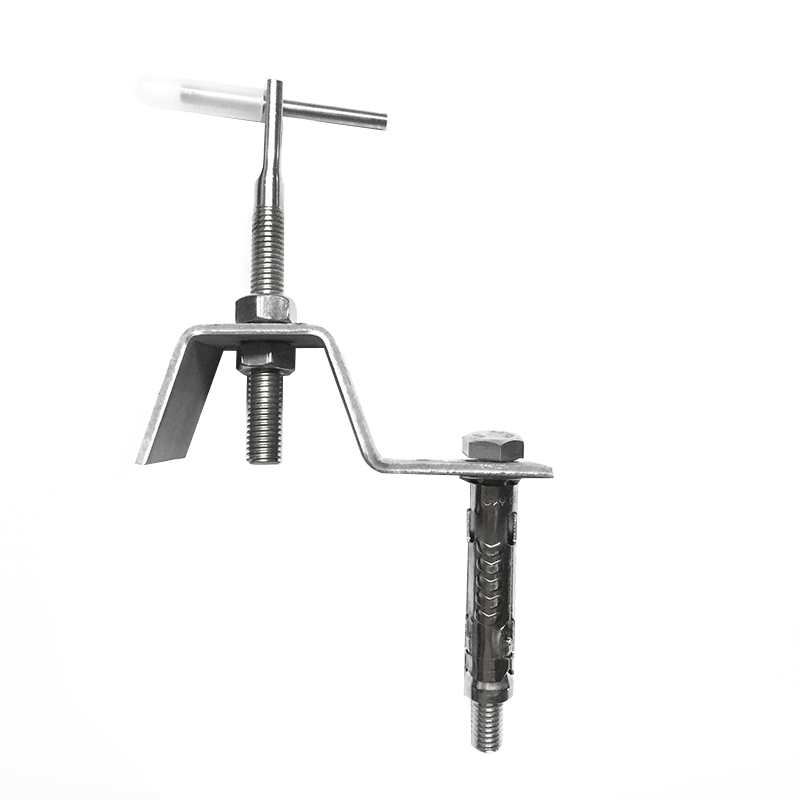

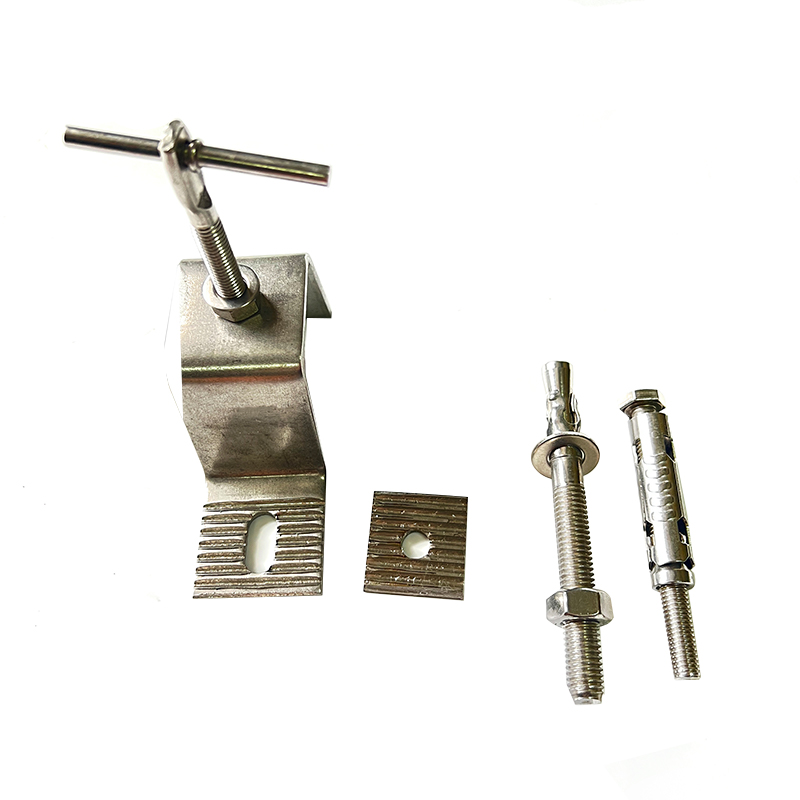

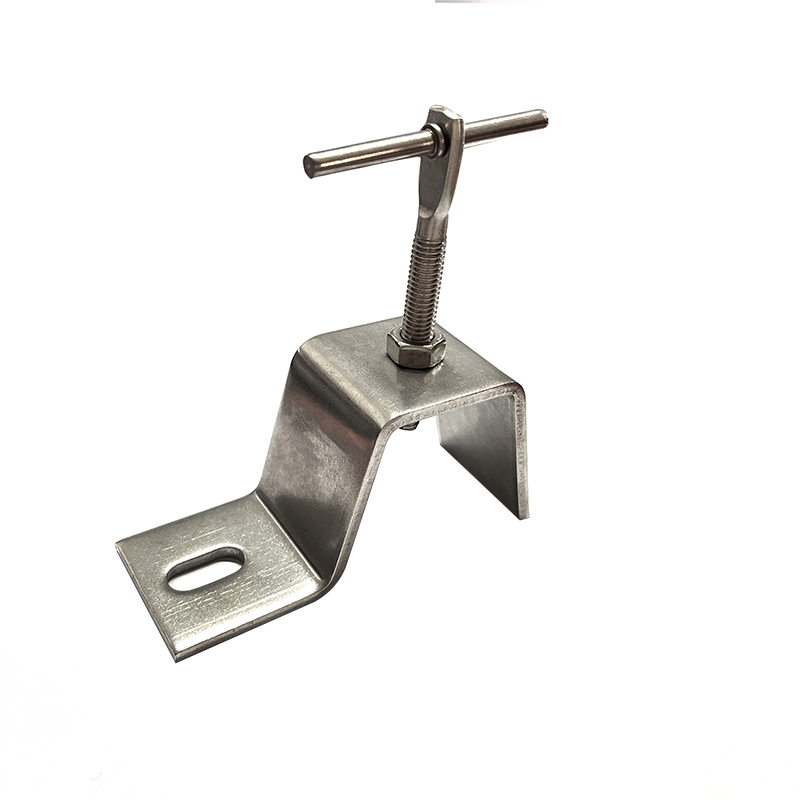

AZZ03 Upevnenie kamenného obkladu Z konzola s nitovanou maticou
AZZ03 Upevnenie kamenného obkladu Z konzola s nitovanou maticou
AZZ03 Upevnenie kamenného obkladu Z konzola s nitovanou maticou
AZZ03 Upevnenie kamenného obkladu Z konzola s nitovanou maticou
AZZ03 Upevnenie kamenného obkladu Z konzola s nitovanou maticou
AZZ03 Upevnenie kamenného obkladu Z konzola s nitovanou maticou
AZZ03 Upevnenie kamenného obkladu Z konzola s nitovanou maticou
AZZ03 Upevnenie kamenného obkladu Z konzola s nitovanou maticou
AZZ03 Upevnenie kamenného obkladu Z konzola s nitovanou maticou
AZZ03 Upevnenie kamenného obkladu Z konzola s nitovanou maticou

AZZ03 Upevnenie kamenného obkladu Z konzola s nitovanou maticou

● Materiál : nehrdzavejúca oceľ 1.4301 [A2) & 1.4401 [A4] ● Vyššie uvedená tabuľka je pripravená podľa výsledkov testu LGA ● Uvedené zaťaženia sú charakteristické únosné zaťaženia ● Skrutky sa dodávajú samostatne ● Maximálny tlak vetra: 350 N ● Výsledky testov sú k dispozícii pri objednávke
Získajte cenovú ponuku
Predchádzajúce：Prispôsobená kotva Z z nehrdzavejúcej oceleĎalej：Z Bracket Marble Upevňovacie klipy pre stenu
  • parameter
  • Kontaktujte nás

  • AZZ03 Z držiak s nitovanou maticou pre systém upevnenia kameňa

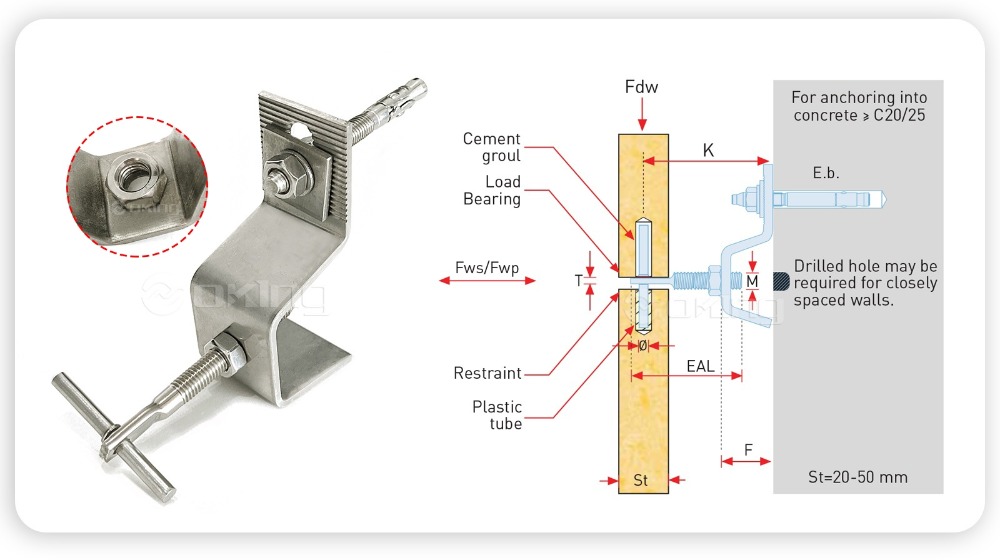

    ●Technické detaily

    Kód produktu Projekcia

    Min.

    Projekcia

    Max.

    Projekcia

    Mŕtvy

    Načítať

    Formovanie

    Veľkosť

    Vietor-

    Tlak

    Vietor-

    Odsávanie

    Rozšírenie

    Veľkosť skrutky

    Pin

    Priemer

    Adj. Arm

    Metrická veľkosť

    Adj. Arm

    Plochá hrúbka

    Adj. Arm

    Dĺžka

    K (mm) K - (mm) K (mm) Fdw (N) F (mm) Fwp (N) Fws (N) E.b. (mm) ф (mm) M (mm) T (mm) EAL (mm)
    AZZ03-452 45 40 60 200 10 312 219 M8x80 5 M10 3.5 60
    AZZ03-552 55 50 70 20 60
    AZZ03-752 75 60 90 40 70
    AZZ03-952 95 80 110 60 70
    AZZ03-553 55 45 70 300 20 468 328 M8x80 5 M10 3.5 60
    AZZ03-753 75 60 90 40 60
    AZZ03-953 85 70 100 60 60
    AZZ03-1153 95 80 110 80 60
    AZZ03-554 55 45 70 400 10 624 437 M8x80 5 M12 4.5 70
    AZ0Z3-754 75 60 90 20 80
    AZZ03- 954 95 80 110 40 80
    AZZ03-1154 115 100 130 60 80
    AZZ03-755 75 60 90 500 20 780 546 M8x80 5 M12 4.5 80
    AZZ03-955 95 80 110 40 80
    AZZ03-1155 115 100 130 60 80
    AZZ03-1355 135 120 150 80 80

    Uholník z nehrdzavejúcej ocele 201 304 316 na upevnenie mramorového obkladu
    Výčnelky medzi 45 a 135 mm
    Zaťaženie až 800N

    Vhodné pre horizontálne a vertikálne škáry

    Hrúbka kameňa 20-50 mm

    Upevňuje sa na nosné steny pomocou rozperných skrutiek a na kanály pomocou nastavovacích skrutiek
    Materiál: 1.4571/1.4404/1.4401 (A4/AISI 316) alebo 1.4301 (A2/AISI 304)

    ● Popis kódu produktu
    AZZ03 - 45 2 A
    AZZ03: Typ

    45: Projekcia (mm)

    2: Vlastné zaťaženie (x10 kg)

    A: Tvar

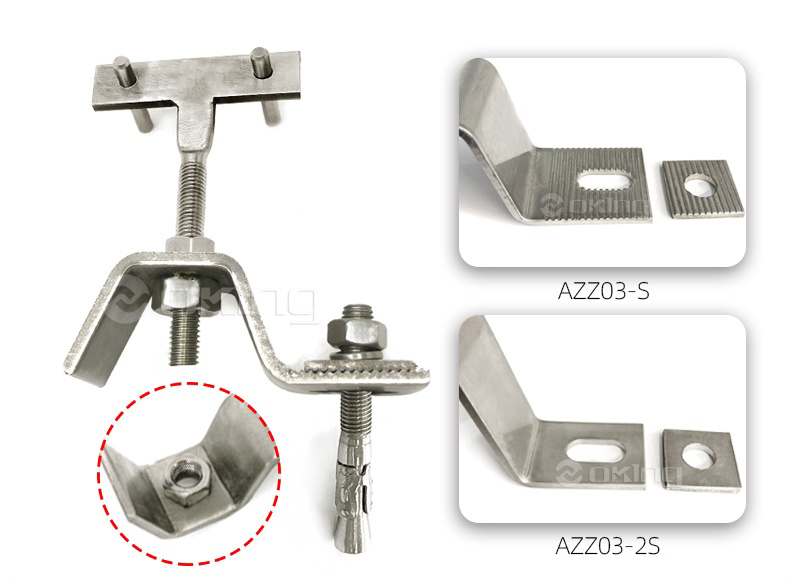

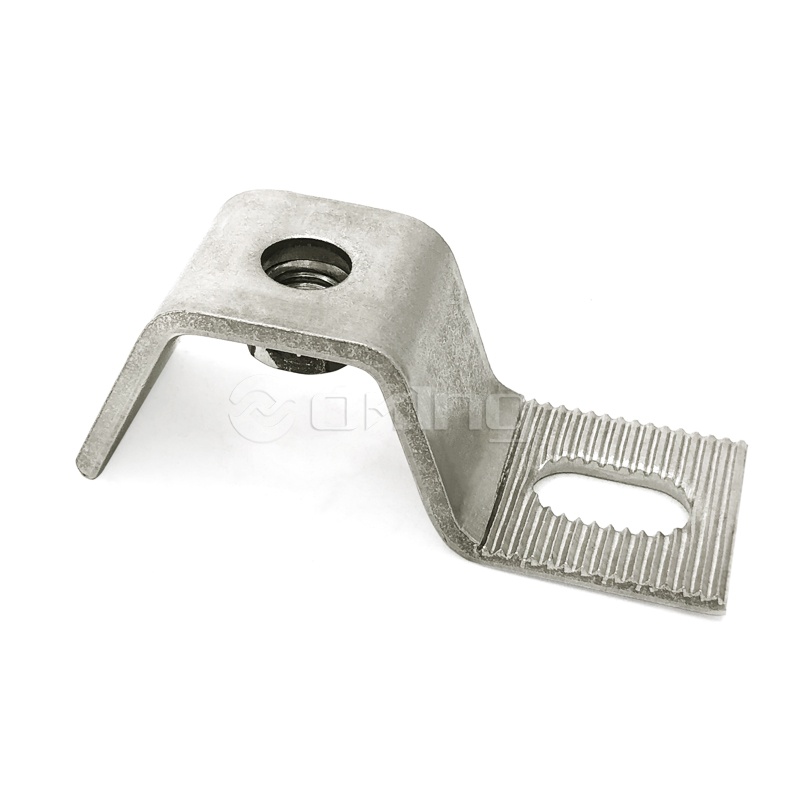

    AZZ03-S
    Typ with riveted nut. Serrated with serrated washer.

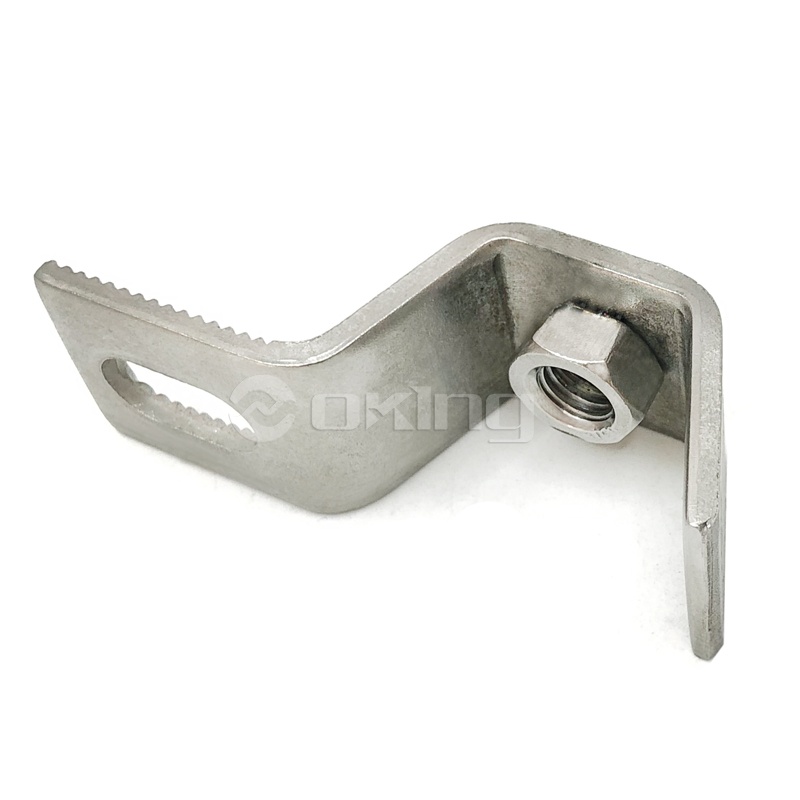

    AZZ03-2S

    Typ with riveted nut. Without serrationwith plain washer.

    ●Inštalácia

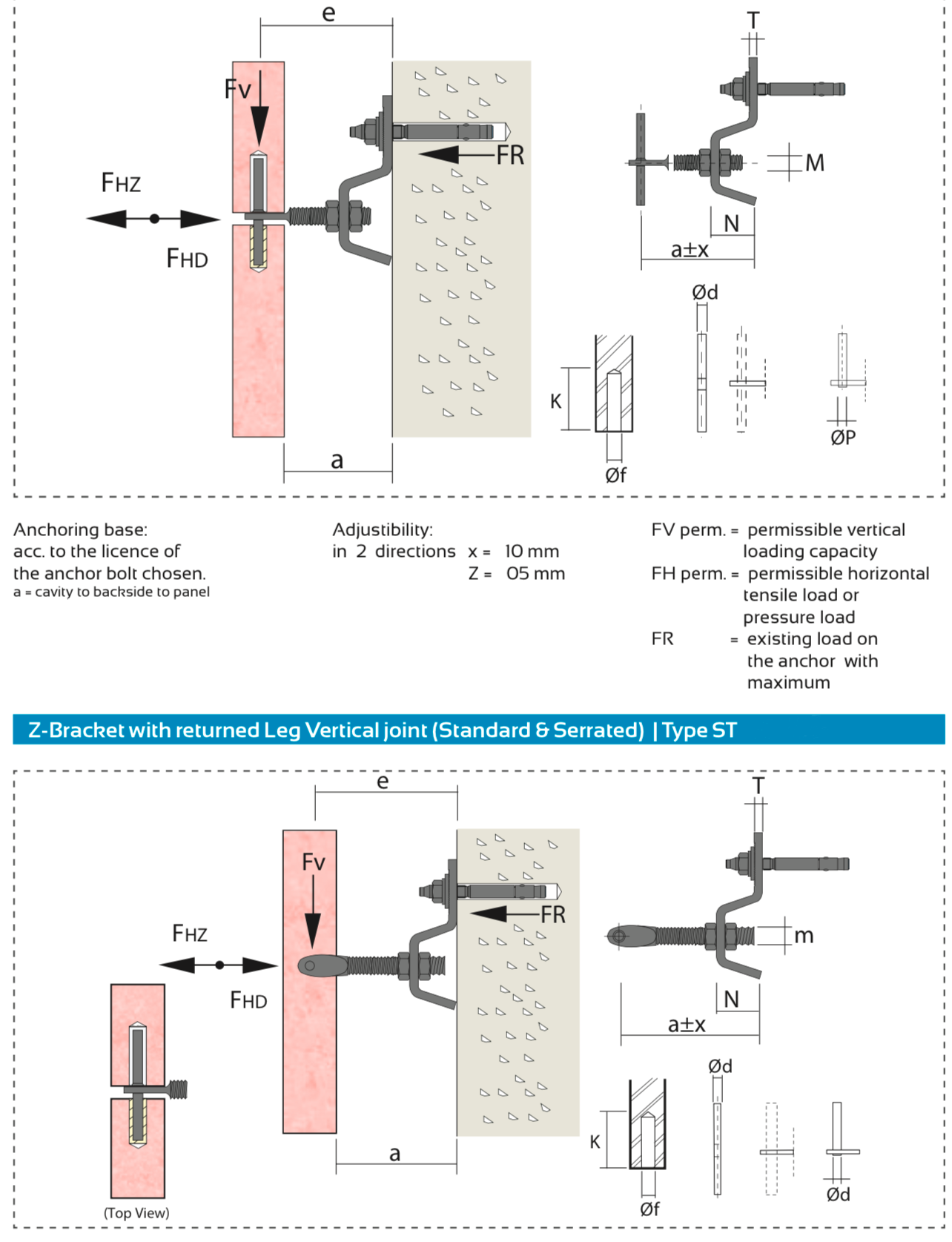

    Inštalácia pri vodorovných spojoch                             Inštalácia pri zvislých spojoch

    ●Aplikácia

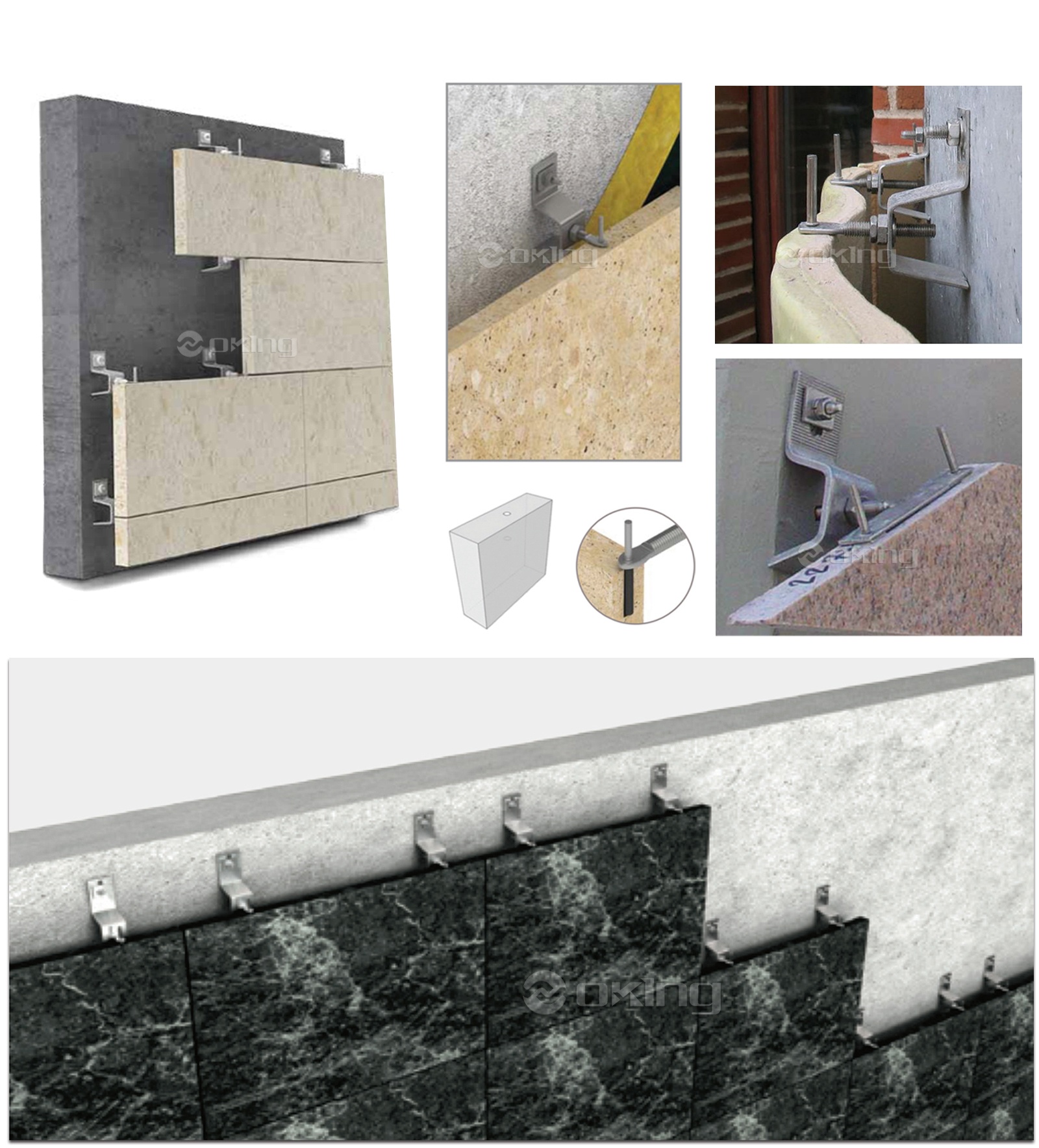

    Príklady použitia svorníkových kotiev Kotvy sa upevňujú na nosné steny rozpernými skrutkami.

    Na upevnenie kotiev na izolované steny je potrebné najskôr prerezať izoláciu. Po upevnení sa musí vyrezaný izolačný kus vložiť späť a izolačné časti musia byť utesnené, aby sa znížilo premostenie chladom.

    Kamenné obkladové kovanie
    AZZ03 Upevnenie kamenného obkladu Z konzola s nitovanou maticou
    Integrovaný dizajn nitovanej matice | Geometria Z-profilu | Ťažká kamenná podpora
    AISI 304/316L Nitovaná matica M6-M12 Zaťaženie do 18 kN Vopred zmontované
    ✦

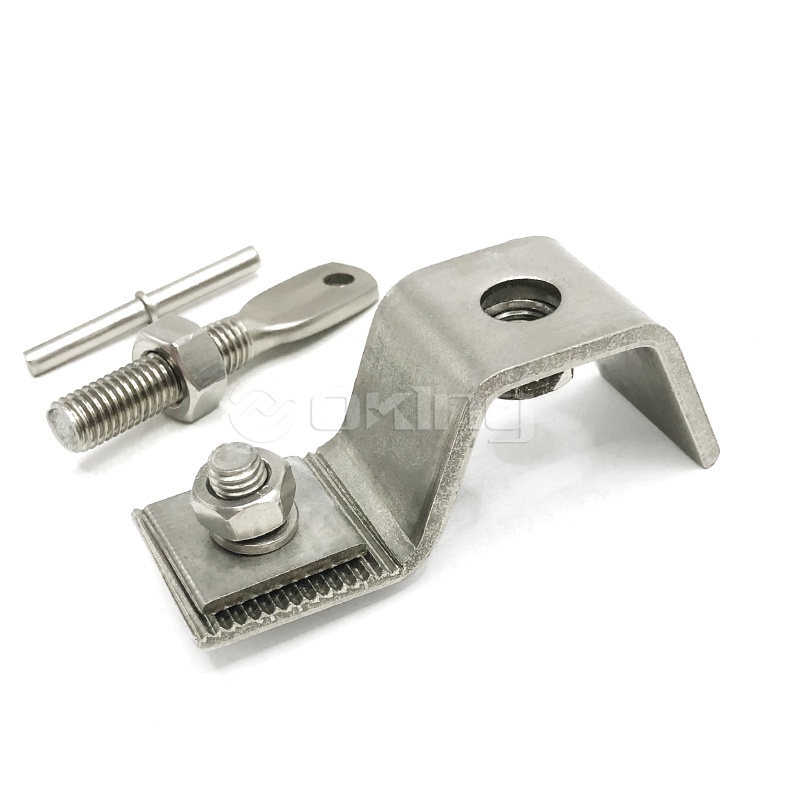

    AZZ03 Z držiak
    S nitovanou maticou · Predmontované
    ◈

    Upevňovacia Z konzola AZZ03 na kamenné obklady s nitovanou maticou je vopred zmontovaný podporný komponent špeciálne navrhnutý pre ťažké kamenné obkladové systémy. Geometria Z-profilu poskytuje možnosť odsadenej montáže, čo umožňuje umiestnenie kamenných panelov v kontrolovanej vzdialenosti od stavebného substrátu. Integrovaná nitovaná matica je nainštalovaná vo výrobe na konzole, čím sa eliminuje potreba samostatného umiestňovania matice počas inštalácie a skracuje sa čas montáže na mieste. Nitovaná matica poskytuje pevné závitové spojenie pre upevňovacie skrutky panela, čím zaisťuje konzistentný krútiaci moment a zabraňuje otáčaniu matice počas uťahovania. Držiak je vyrobený z nehrdzavejúcej ocele AISI 304 alebo 316L a ponúka plnú odolnosť proti korózii pre vnútorné aj vonkajšie aplikácie. Tvar Z obsahuje výstužnú sieť, ktorá odoláva ohybovým a torzným silám od zaťaženia vetrom a vlastného zaťaženia panela. Držiak je k dispozícii s rôznymi dĺžkami nôh a hrúbkami materiálu, aby vyhovoval špecifickým požiadavkám projektu.

    Hlavné výhody
    Integrovaná nitovaná matica Matica nainštalovaná vo výrobe eliminuje samostatné umiestnenie matíc počas inštalácie. Znižuje čas montáže na mieste a zaisťuje konzistentnú aplikáciu krútiaceho momentu.
    Zabezpečenie nití Nitovaná matica zabraňuje otáčaniu počas uťahovania skrutiek. Udržuje zaťaženie svorky pri vibráciách a tepelnom cyklovaní bez uvoľnenia.
    Ťažká kapacita kameňa Zosilnený Z-profil podporuje kamenné panely do 18 kN na konzolu. Dizajn bez klinov umožňuje kompaktný profil pri zachovaní pevnosti.
    Vopred zmontované delivery Držiak a matica dodávané ako jeden celok. Znižuje manipuláciu s komponentmi a eliminuje riziko straty spojovacích prvkov na mieste.
    Vlastnosti produktu
    ◈ Typ profilu Z-profil so zosilnenou stojinou
    ◈ Veľkosť nitovanej matice M6 · M8 · M10 · M12 (dostupné vlastné veľkosti)
    ◈ Hrúbka materiálu 3,0 · 4,0 · 5,0 · 6,0 · 8,0 mm
    ◈ Dĺžka nohy 80 · 100 · 120 · 150 · 200 mm (rovnaké alebo nerovnaké)
    ◈ Nerezová trieda AISI 304 · AISI 316L
    ◈ Povrchová úprava Saténový · Leštený · Otryskaný perličkami · Morený
    Referenčná nosnosť
    Nitovaná matica M8 (4 mm konzola)
    8,5 kN
    Nitovaná matica M10 (5 mm konzola)
    14,0 kN
    Nitovaná matica M12 (6 mm konzola)
    18,5 kN
    Nitovaná matica M10 (316L, 5 mm)
    15,5 kN
    Aplikačné scenáre
    Fasády výškových budov s obkladovými panelmi z mramoru, žuly alebo vápenca
    Odvetrávané systémy dažďovej clony vyžadujúce odsadenú montáž izolačných dutín
    Obchodné a inštitucionálne budovy s obkladom z prírodného kameňa
    Renovačné projekty, pri ktorých dochádza k výmene alebo modernizácii existujúceho kamenného obkladu
    Pobrežná architektúra vyžadujúca ochranu proti korózii z nehrdzavejúcej ocele 316L
    ◊
    Aplikácia kamenného obkladu
    Mramor · Žula · Vápenec
    Inštalačné a inžinierske poznámky
    Krútiaci moment nitovanej matice Maximálny krútiaci moment pre nitovanú maticu: M8 18 Nm, M10 35 Nm, M12 55 Nm. Neprekračujte špecifikovaný krútiaci moment, aby ste zabránili otáčaniu matice alebo odizolovaniu závitu.
    Rozhranie substrátu Upevnenie konzoly na betónový alebo oceľový podklad pomocou rozperných kotiev alebo skrutiek. Minimálna pevnosť podkladu C20/25 pre betónové aplikácie.
    Upevnenie panelu Kamenný panel upevnený cez nitovanú maticu pomocou skrutiek z nehrdzavejúcej ocele. Naneste zmes proti zadieraniu, aby ste zabránili zadretiu závitov z nehrdzavejúcej ocele.
    Termálne ubytovanie Štrbinové otvory v nohe konzoly umožňujú pohyb ±6 mm v každom smere. Pre panely presahujúce 1800 mm sú potrebné dodatočné dilatačné spoje.
    Často kladené otázky
    ▸ Aká je výhoda nitovanej matice oproti štandardnej matici a podložke?
    Nitovaná matica je natrvalo pripevnená ku konzole, čím sa eliminuje potreba samostatného umiestnenia matice počas inštalácie. To zabraňuje otáčaniu alebo pádu matice počas uťahovania skrutiek, čím sa zaisťuje konzistentné uplatňovanie krútiaceho momentu. Nitované spojenie tiež poskytuje bezpečnejší kotviaci bod, ktorý časom odoláva uvoľneniu spôsobenému vibráciami. V prípade kamenných obkladových systémov sa to premieta do zlepšenej dlhodobej bezpečnosti panelov a znížených požiadaviek na údržbu.
    ▸ Ako sa nitovaná matica inštaluje na držiak?
    Nitovaná matica je inštalovaná vo výrobe pomocou hydraulického nitovacieho procesu. Telo matice je vložené cez presne vyrazený otvor v konzole a deformované pod kontrolovaným tlakom, aby sa vytvoril trvalý mechanický zámok. Tento proces sa vykonáva vo výrobnom zariadení Jiangsu Aozheng Metal Products Co., Ltd., čím sa zabezpečuje konzistentná kvalita a zarovnanie. Nie je potrebné nitovanie na mieste.
    ▸ Aké hmotnosti kamenných panelov môže AZZ03 podporovať?
    AZZ03 podporuje kamenné panely až do 18 kN na konzolu v závislosti od veľkosti nitovanej matice a hrúbky materiálu. Pre typický žulový panel s rozmermi 1200 x 600 x 30 mm s hmotnosťou približne 60 kg poskytujú štyri konzoly M10 bezpečnostný faktor presahujúci 5,0. Jiangsu Aozheng Metal Products Co., Ltd. poskytuje konštrukčné výpočty a certifikáty zaťaženia pre každú špecifikáciu projektu. Spoločnosť dodala konzoly AZZ03 pre projekty kamenných fasád v Spojených štátoch, Nemecku, Austrálii, Kanade a na Strednom východe.
    ▸ Môže byť konzola použitá s vertikálnou aj horizontálnou orientáciou kamenných panelov?
    áno. Z-profil poskytuje oporu v oboch orientáciách. Pri zvislých paneloch sa konzola montuje priamo na podklad. Pre horizontálne vedenie panelov je možné konzolu otočiť o 90 stupňov alebo použiť s ďalšími uhlmi podpery. Pozíciu nitovanej matice je možné prispôsobiť tak, aby vyhovovala rôznym umiestneniam otvorov v paneli. Jiangsu Aozheng Metal Products Co., Ltd. ponúka inžiniersku podporu na optimalizáciu konfigurácie držiakov pre špecifické rozloženie panelov.
    EN 1090-1 Trieda vyhotovenia 3 ◈ ISO 9001:2015 ◈ Upevnený nitovaný orech ◈ 2000 ton ročne ◈ Vyvezené do 40 krajín
