Obkladový držiak Edge Up
Obkladový držiak Edge Up
Obkladový držiak Edge Up
Obkladový držiak Edge Up
Obkladový držiak Edge Up
Obkladový držiak Edge Up
Obkladový držiak Edge Up
Obkladový držiak Edge Up
Obkladový držiak Edge Up
Obkladový držiak Edge Up
Obkladový držiak Edge Up
Obkladový držiak Edge Up
Obkladový držiak Edge Up
Obkladový držiak Edge Up
Obkladový držiak Edge Up
Obkladový držiak Edge Up
Obkladový držiak Edge Up
Obkladový držiak Edge Up
Obkladový držiak Edge Up
Obkladový držiak Edge Up
Obkladový držiak Edge Up
Obkladový držiak Edge Up
Obkladový držiak Edge Up
Obkladový držiak Edge Up

Obkladový držiak Edge Up

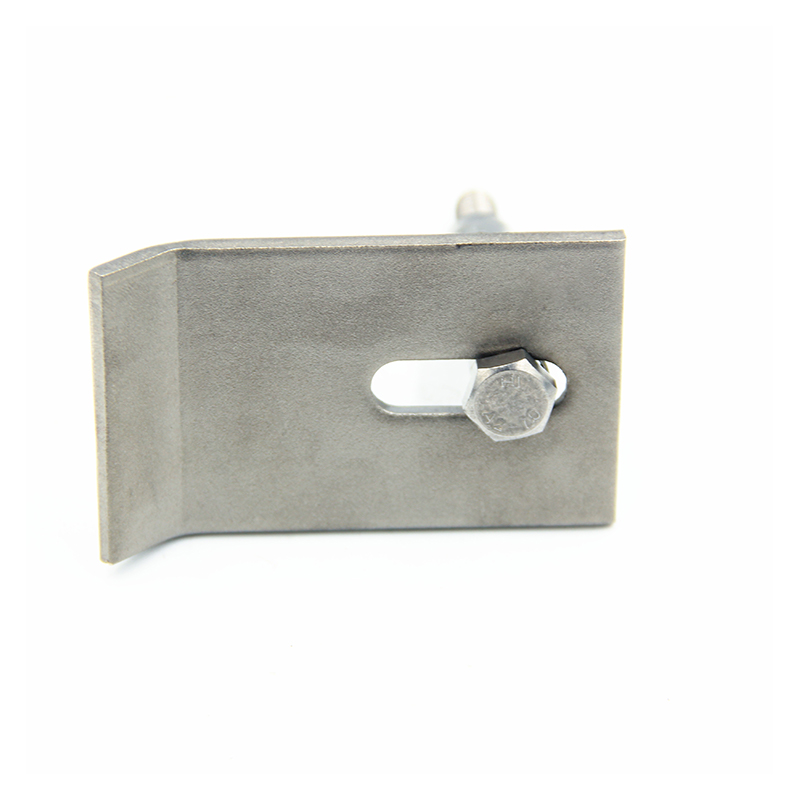

Horná konzola z nehrdzavejúcej ocele na suché zavesenie je nosný komponent špeciálne navrhnutý pre inštaláciu na sucho. Jeho výkon a odolnosť z neho robia preferovaný doplnok v modernej architektonickej výzdobe. Držiak je vyrobený z vysoko kvalitného nerezového materiálu, ktorý má extrémne vysokú odolnosť proti korózii a pevnosť a dokáže si udržať stabilitu a spoľahlivosť po dlhú dobu v rôznych náročných prostrediach. Jeho jedinečný dizajn uľahčuje a zrýchľuje inštaláciu a dokáže efektívne rozložiť a uniesť váhu steny, čím zaistí bezpečnosť a stabilitu inštalácie na sucho.
Získajte cenovú ponuku
Predchádzajúce：Dvojitý otvor hore a doleĎalej：Neexistuje žiadny ďalší produkt
  • parameter
  • Kontaktujte nás
  • Subkonštrukčný komponent
    Edge Up Obkladový držiak
    Nastaviteľný nosný systém pre montáž na terakotovú fasádu
    Séria: EB-A / EB-SS
    Kompatibilita: AOZ klipové systémy T-25, T-35, T-45

    Prehľad produktov

    Edge Up Obkladový držiak is a load-bearing component within ventilated facade sub-construction systems. It connects vertical holding tracks to the building substrate while providing three-dimensional adjustability for surface irregularity compensation. Manufactured from aluminum (EB-A) or stainless steel (EB-SS), the bracket accommodates thermal expansion through slotted hole geometry. Two functional variants are available: fixed point brackets carrying both horizontal and vertical loads, and sliding point brackets restricting movement to horizontal axis only. Standard projection ranges from 60 mm to 480 mm, adjustable in 10 mm increments via telescopic or spacer configurations.

    60-480
    rozsah projekcie mm
    10
    kroky nastavenia mm
    2.5
    kN prípustné zaťaženie

    Technické špecifikácie

    Materiálové možnosti
    Hliník EN AW-6060 T6 / Nerezová oceľ AISI 304 alebo 316L
    Povrchová úprava
    Eloxovaný (hliník) / pasivovaný (nehrdzavejúca oceľ)
    Nosnosť (charakteristika)
    2,5 kN kompresia / 2,0 kN ťah (použitý bezpečnostný faktor 3,0)
    Možnosť tepelnej prestávky
    PA6.6 vložka dostupná pre hliníkové konzoly (zníženie tepelnej vodivosti o 85 %)
    Kompatibilita spojovacích prvkov
    kotviace skrutky M8 alebo M10; chemické kotvy odporúčané pre betónové podklady
    Trieda korózie (EN ISO 12944)
    C4 (hliník s eloxovaním) / C5 (nehrdzavejúca oceľ 316L)

    Funkčné varianty

    Držiak s pevným bodom
    Smer zaťaženia: horizontálne vertikálne
    • Pevné spojenie so substrátom
    • Definuje referenčný bod tepelnej rozťažnosti
    • Odporúča sa každých 8-10 m pozdĺž fasády
    • Integrovaná nivelačná skrutka ±5 mm
    Typ: EB-F
    Posuvný bodový držiak
    Smer zaťaženia: iba horizontálne
    • Pozdĺžny štrbinový otvor umožňuje tepelný pohyb
    • Vertikálne zaťaženie prenášané na susedný pevný bod
    • Kapacita pohybu ±8 mm na konzolu
    • Vrátane rozhrania znižujúceho trenie
    Typ: EB-S

    Postupnosť inštalácie

    01
    Príprava podkladu
    Identifikujte polohy kotiev na základe konštrukčného výpočtu. Maximálna vzdialenosť kotiev 800 mm horizontálne, 1200 mm vertikálne. Na prenos referenčnej čiary použite laserovú vodováhu.
    02
    Montáž konzoly
    Pripevnite konzolu k podkladu pomocou špecifikovaných kotiev. Dosiahnite hodnotu krútiaceho momentu 18-22 Nm pre upevňovacie prvky M8. Nerovnosti podkladu vyrovnajte pomocou dodaných vyrovnávacích doštičiek.
    03
    Upevnenie vertikálnej dráhy
    Zapojte vertikálnu prídržnú dráhu do konzolového kanála. Zaisťovacie skrutky utiahnite momentom 15 Nm. Pri klzných bodoch ponechajte na koncoch štrbín vôľu 2 – 3 mm, aby sa umožnil pohyb.
    04
    Konečné zarovnanie
    Použite vyrovnávaciu skrutku konzoly, aby ste dosiahli konečnú rovinu do 2 mm na 2 m. Pred inštaláciou klipu skontrolujte kolísavosť vertikálnych dráh.

    Nosnosť podľa typu držiaka

    Typ držiaka Materiál Rozsah projekcie Prípustné zaťaženie Fz (kN) Prípustné zaťaženie Fx/Fy (kN)
    EB-F hliník EN AW-6060 T6 60-300 mm 2.5 1.8
    Nerezová oceľ EB-F AISI 304 60-480 mm 3.2 2.4
    EB-S hliník EN AW-6060 T6 60-300 mm 1,5 (len posuvné) 1.2
    Nerezová oceľ EB-S AISI 316L 60-480 mm 2.0 (len posuvné) 1.6

    Výkonnostné charakteristiky

    3D
    Nastaviteľné osi
    Horizontálne, vertikálne a hĺbkové korekcie bez výmeny komponentov
    85%
    Zníženie tepelného mosta
    S voliteľnou tepelnou vložkou PA6.6
    100
    Skúšobné cykly korózie
    Test soľným postrekom ISO 9227 (variant z nehrdzavejúcej ocele)
    ±10
    mm mimo rovinné nastavenie
    Integrovaný rozsah nivelačných skrutiek

    Kompatibilita systému

    Spona AOZ-T-25 Kompatibilné s EB-F / EB-S
    Prídržná lišta AOZ-T-35 Kompatibilné s EB-F / EB-S
    Spona na vodorovnú lištu AOZ-T-45 Kompatibilné iba s EB-F
    Vertikálna pridržiavacia dráha 40x40 Štandardné rozhranie všetky varianty

    Požiadavky na inštaláciu

    Podmienky substrátu
    Minimálna pevnosť betónu C25/30. Murované podklady vyžadujú priechodné skrutky s nosnými doskami. Oceľové spodné konštrukcie: použite zúbkované podložky, aby ste zabránili uvoľneniu pri vibráciách.
    Riadenie tepelného pohybu
    Posuvný bodový držiaks must be installed at intervals not exceeding 800 mm along track length. Fixed point brackets positioned every 8-10 m of continuous facade.
    Ochrana proti korózii
    Nepodobný kovový kontakt medzi hliníkovými konzolami a pozinkovanými oceľovými podkladmi vyžaduje izoláciu nylonovej podložky. Konzoly z nehrdzavejúcej ocele kompatibilné s väčšinou podkladov bez izolácie.
    Kontrola kvality
    Potrebné overenie krútiaceho momentu po inštalácii pre 5 % konzol pevného bodu. Zdokumentujte dĺžky projekcie pre geometriu fasády v stave, v akom je postavená.

    Bežné technické otázky

    Aký je maximálny výčnelok pre hliníkové a nerezové konzoly?
    Hliníkové EB-F a EB-S podporujú výstupky až do 300 mm. Varianty z nehrdzavejúcej ocele sa rozširujú na 480 mm. Pre výčnelky presahujúce 480 mm sa vyžaduje zákazková konštrukcia a výstuž konzoly.
    Môžu byť konzoly posuvných a pevných bodov zmiešané na rovnakej dráhe?
    áno. Návrh systému vyžaduje jeden pevný bod na súvislú dráhu (zvyčajne každých 8-10 m) so všetkými medziľahlými konzolami ako posuvnými bodmi. Táto konfigurácia umožňuje tepelnú rozťažnosť pri zachovaní roviny fasády.
    Aký typ upevňovacieho prvku sa odporúča na inštaláciu do betónu?
    Chemické kotvy (injektážne malty) poskytujú najvyššiu spoľahlivosť pre fasádne aplikácie. Pre betón C25/30 dosahujú kotvy M8 x 80 mm s kotevnou hĺbkou 60 mm návrhové zaťaženie. Mechanické rozperné kotvy prijateľné len pre betón bez trhlín.
    Ako riešiť nepravidelnosti substrátu mimo rozsahu nastavenia držiaka?
    Konzoly EB poskytujú ±5 mm pomocou vyrovnávacej skrutky. Pre odchýlky do 30 mm použite prídavné dištančné dosky naskladané medzi konzolu a podklad. Odchýlky nad 30 mm vyžadujú prípravu podkladu pred montážou konzoly.

    Kód produktu Technické detaily
    Projekcia Dead Load Tlak vetra Sanie vetra Veľkosť skrutky Priemer kolíka Dĺžka kotvy Hrúbka kotvy
    K (mm) Fdw (N) Fwp (N) Fws (N) E.b. (mm) ф (mm) L (mm) T (mm)
    A01-301 30 100 156 110 M8X80 4 36 2
    A01-351 35 41
    A01-401 40 46
    A01-451 45 51 2.5
    A01-501 50 56
    A01-551 55 61
    A01-302 30 200 312 219 M8X80 4 38 3
    A01-352 35 43
    A01-402 40 48
    A01-452 45 53
    A01-502 50 58 4
    A01-552 55 63
    A01-303 30 300 468 328 M8X80 5 38 3
    A01-353 35 43
    A01-403 40 48 4
    A01-453 45 53
    A01-503 50 58
    A01-553 55 63
    A01-304 30 400 624 437 M8X80 5 38 3
    A01-354 35 43 4
    A01-404 40 48
    A01-454 45 53
    A01-504 50 58
    A01 – 554 $ $ 55 63
