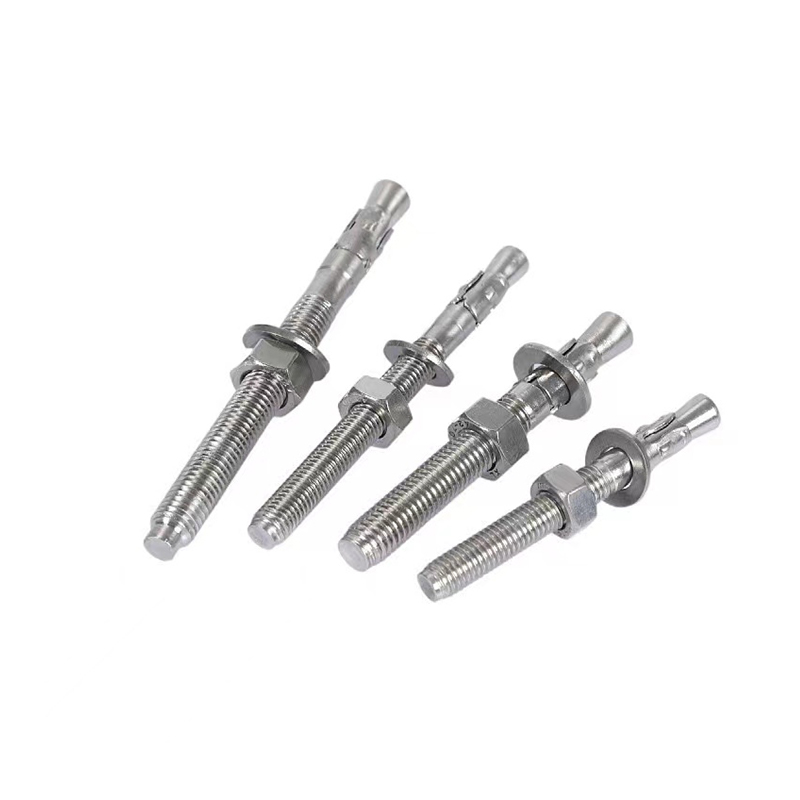

Klinová kotviaca skrutka
Klinová kotviaca skrutka
Klinová kotviaca skrutka
Klinová kotviaca skrutka
Klinová kotviaca skrutka
Klinová kotviaca skrutka
Klinová kotviaca skrutka
Klinová kotviaca skrutka
Klinová kotviaca skrutka
Klinová kotviaca skrutka
Klinová kotviaca skrutka
Klinová kotviaca skrutka
Klinová kotviaca skrutka
Klinová kotviaca skrutka
Klinová kotviaca skrutka
Klinová kotviaca skrutka

Klinová kotviaca skrutka

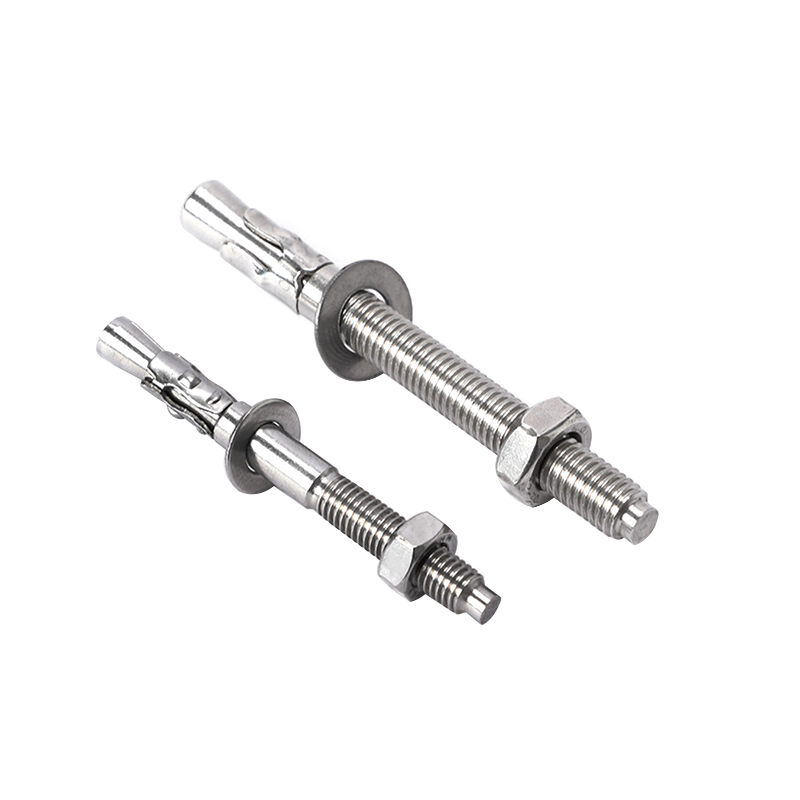

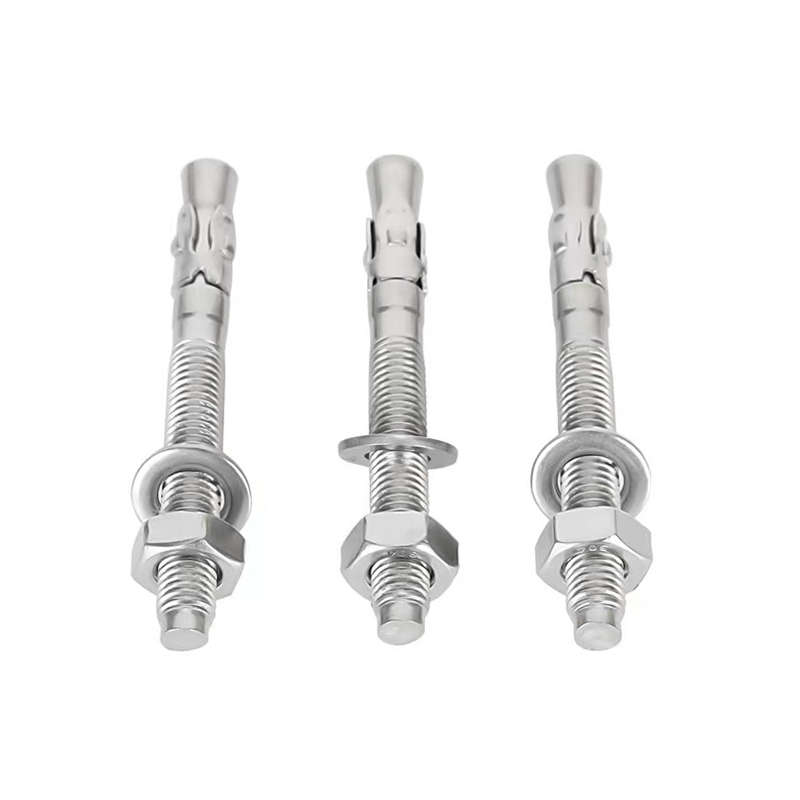

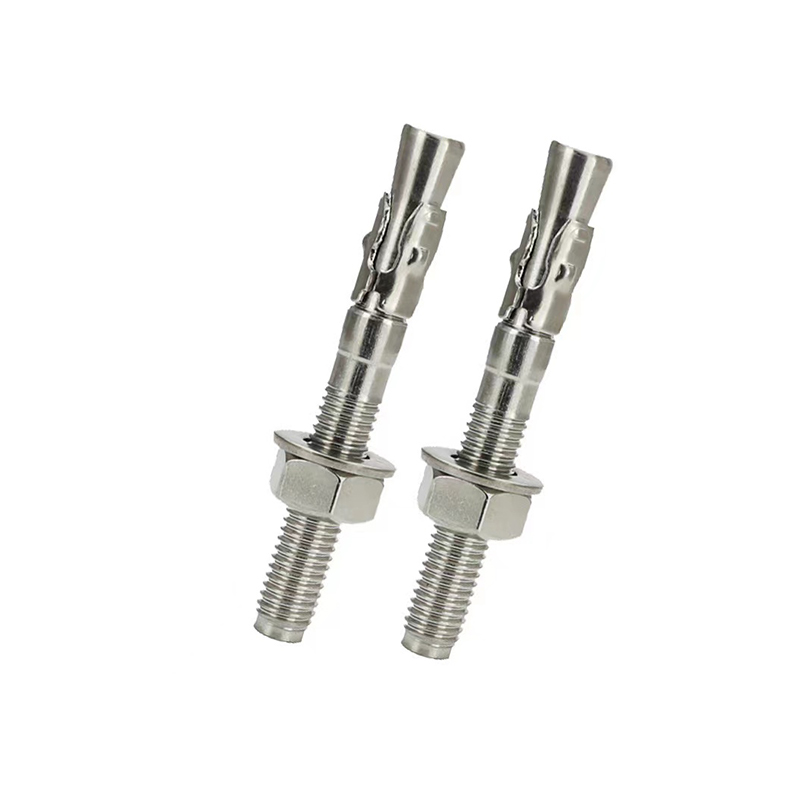

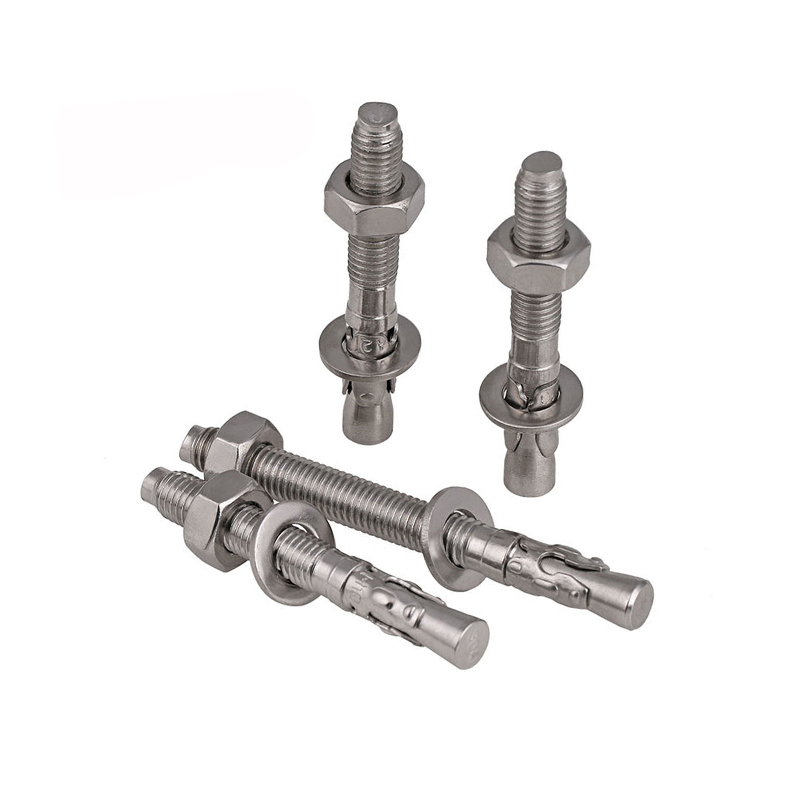

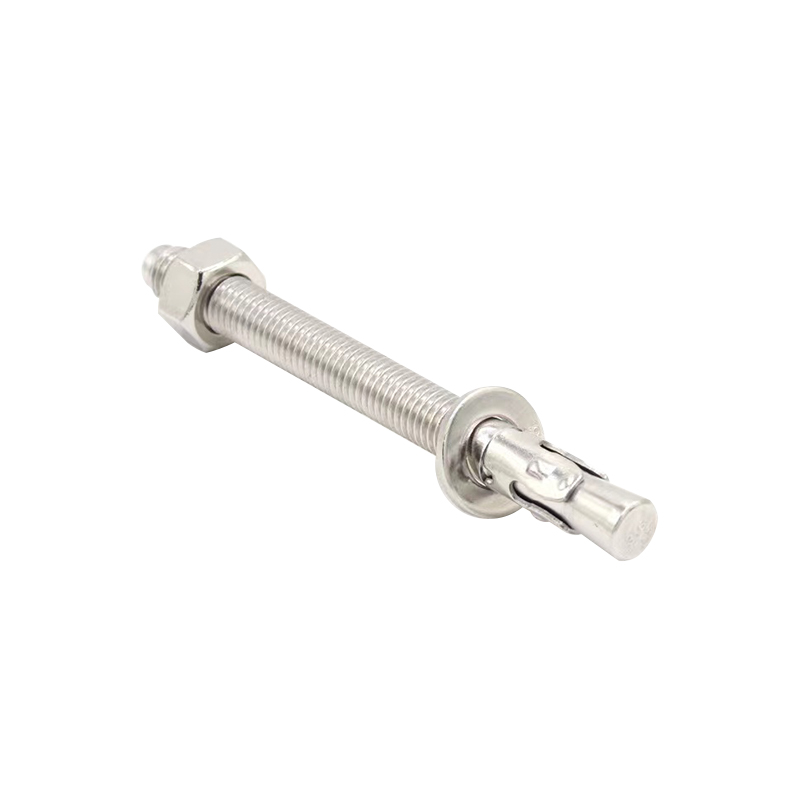

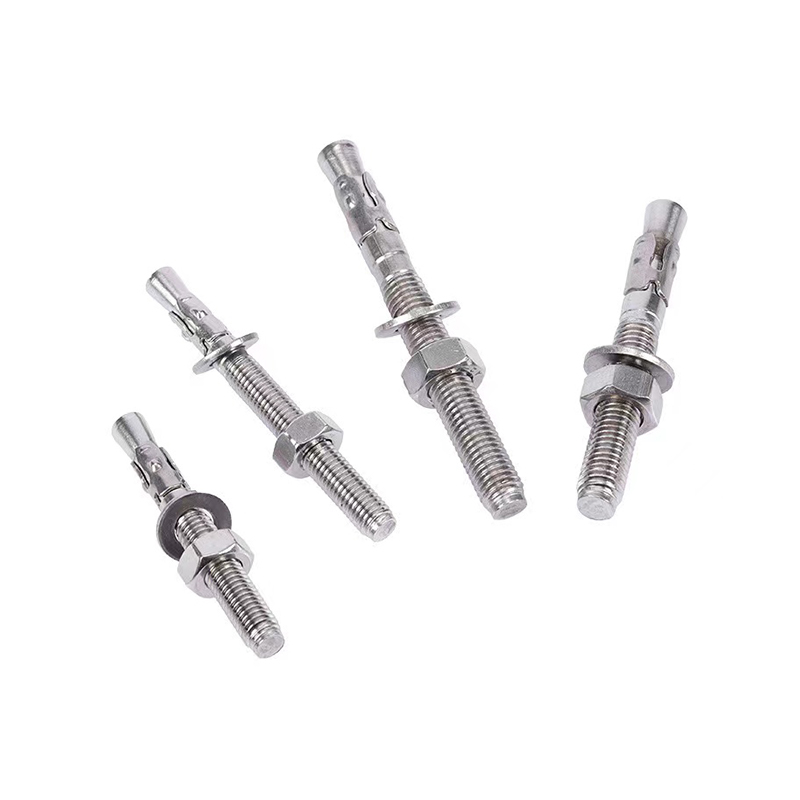

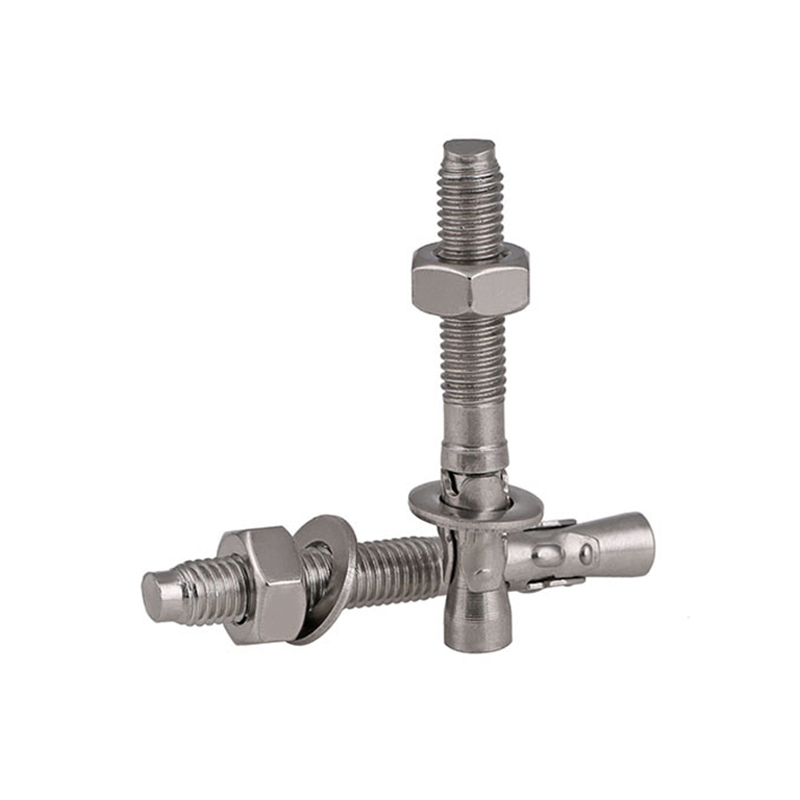

Klinová kotviaca skrutka je dôležitou súčasťou špeciálne používanou na klinové a výstužné operácie. Často sa používa na zabezpečenie a podopretie rôznych častí automobilov. Kotvy na údržbu automobilov sú vyrobené z vysoko pevných materiálov a dokážu vydržať veľké ťahové a šmykové sily, aby sa zabezpečila efektívna údržba. Jeho dizajn zvyčajne zohľadňuje špecifickosť konštrukcie automobilu a pohodlie pri údržbe, vďaka čomu je proces inštalácie a demontáže jednoduchý a rýchly. Pri údržbe automobilov majú kotviace skrutky široké uplatnenie a možno ich použiť na upevnenie kľúčových častí, ako sú motory, závesné systémy a konštrukcie karosérie.
Získajte cenovú ponuku
Predchádzajúce：Klinová kotva z nehrdzavejúcej oceleĎalej：Neexistuje žiadny ďalší produkt
  • parameter
  • Kontaktujte nás

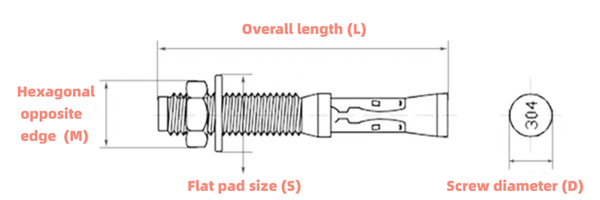

  • Veľkosť L (mm) D (mm) S (mm) M (mm) Punch bit
    M6*50 50 6 M6*12*1,6 10 6
    M6*60 60 6 M6*12*1,6 10 6
    M6*75 75 6 M6*12*1,6 10 6
    M6*100 100 6 M6*12*1,6 10 6
    M8*60 60 8 M8*16*1,6 13 8
    M8*70 70 8 M8*16*1,6 13 8
    M8*75 75 8 M8*16*1,6 13 8
    M8*80 80 8 M8*16*1,6 13 8
    M8*90 90 8 M8*16*1,6 13 8
    M8*100 100 8 M8*16*1,6 13 8
    M8*115 115 8 M8*16*1,6 13 8
    M10*70 70 10 M10*20*2 17 10
    M10*75 75 10 M10*20*2 17 10
    M10*80 80 10 M10*20*2 17 10
    M10*90 90 10 M10*20*2 17 10
    M10*100 100 10 M10*20*2 17 10
    M10*120 120 10 M10*20*2 17 10
    M12*75 75 12 M12*24*2,5 19 12
    M12*100 100 12 M12*24*2,5 19 12
    M12*110 110 12 M12*24*2,5 19 12
    M12*115 115 12 M12*24*2,5 19 12
    M12*120 120 12 M12*24*2,5 19 12
    M12*140 140 12 M12*24*2,5 19 12
    M12*150 150 12 M12*24*2,5 19 12
    M16*100 100 16 M16*30*3 24 16
    M16*120 120 16 M16*30*3 24 16
    M16*140 140 16 M16*30*3 24 16
    M16*150 150 16 M16*30*3 24 16
    Mechanické kotviace kovanie
    Klinová kotviaca skrutka
    Expanzná kotva pre veľké zaťaženie | Upevnenie betónu a muriva | Menovité zaťaženie 5-35 kN
    AISI 304 / 316L / uhlíková oceľ Závit M6-M20 Zaťaženie do 35 kN Betón C20/25
    ◈

    Klinová kotviaca skrutka je vysokovýkonná mechanická rozperná kotva určená na pevné upevnenie do betónu, masívneho muriva a podkladov z prírodného kameňa. Kotva má závitový kolík s kužeľovou dilatačnou časťou na konci. Po utiahnutí kužeľ vytiahne štrbinovú expanznú objímku smerom von, čím vytvorí pozitívne mechanické spojenie v základnom materiáli. Tento expanzný mechanizmus poskytuje výnimočnú odolnosť proti vytiahnutiu a šmykovú kapacitu, vďaka čomu je vhodný pre konštrukčné aplikácie vyžadujúce vysoký prenos zaťaženia. Klinová kotva je vyrobená z nehrdzavejúcej ocele a ponúka odolnosť proti korózii pre vnútorné aj vonkajšie aplikácie, pričom trieda 316L je k dispozícii pre agresívne prostredie. Kotva sa inštaluje do predvŕtaného otvoru a nastaví sa pomocou štandardných momentových nástrojov s vizuálnymi indikátormi hĺbky na overenie správneho zapustenia. Klinové kotvy sa široko používajú v stavebníctve na upevnenie fasádnych konzol, oceľových stĺpov, strojov a konštrukčných spojení, kde sa vyžaduje spoľahlivé, odnímateľné ukotvenie.

    ✦
    Klinová kotviaca skrutka
    Dilatačné upevnenie · Betón
    Hlavné výhody
    Pozitívne mechanické blokovanie Rozpínacia objímka sa bezpečne zafixuje v základnom materiáli a vytvorí tvarovo prispôsobené spojenie, ktoré odoláva vyťahovacím a šmykovým silám v konštrukčných aplikáciách.
    Vysoká nosnosť Nosnosť od 5 kN do 35 kN v závislosti od veľkosti a podkladu. Vhodné pre ťažké fasádne konzoly, oceľové stĺpy a montáž zariadení.
    Spoľahlivá regulácia krútiaceho momentu Vizuálne značenie hĺbky a nastavenie riadené krútiacim momentom zaisťujú konzistentné uloženie a nosnosť vo všetkých inštaláciách.
    Odolnosť proti korózii Dostupné v AISI 304, 316L a žiarovo pozinkovanej uhlíkovej oceli pre rôzne podmienky prostredia.
    Špecifikácie produktu
    ◈ Veľkosť závitu M6 · M8 · M10 · M12 · M16 · M20 Metrický hrubý závit
    ◈ Hĺbka uloženia 25 · 30 · 40 · 50 · 65 · 80 mm Hĺbka otvoru 10 mm
    ◈ Materiálové triedy AISI 304 · AISI 316L · Uhlíková oceľ (HDG) EN 10088 / ASTM A193
    ◈ Kapacita výsuvu 5 · 8 · 12 · 18 · 25 · 35 kN Betón C20/25
    ◈ Nastavenie krútiaceho momentu 10 · 20 · 35 · 50 · 80 · 120 Nm Závisí od veľkosti
    ◈ Priemer vyvŕtaného otvoru 6 · 8 · 10 · 12 · 16 · 20 mm tolerancia 0,5 mm
    Referenčná nosnosť
    Klinová kotva M8 (betón C20/25)
    8,0 kN
    Klinová kotva M10 (betón C20/25)
    12,0 kN
    Klinová kotva M12 (betón C25/30)
    18,0 kN
    Klinová kotva M16 (betón C30/37)
    25,0 kN
    Klinová kotva M20 (betón C30/37)
    35,0 kN
    Aplikačné scenáre
    ◊
    Kotviace aplikácie
    Betón · Murivo · Kameň
    ◆ Fasádna konzola a kotvenie predsteny do betónových a murovaných konštrukcií
    ◆ Kotvenie oceľových stĺpov a základovej dosky ťažkých zariadení
    ◆ Upevnenie mostných a diaľničných bariér tam, kde sa vyžaduje seizmická výkonnosť
    ◆ Montáž priemyselných strojov a spracovateľských zariadení
    ◆ Podpera rúr a kotvenie káblových žľabov v komerčných a priemyselných objektoch
    Inštalačné a inžinierske poznámky
    Príprava otvoru Vyvŕtajte otvor podľa presnej špecifikácie priemeru. Na betón použite príklepovú vŕtačku, na murivo rotačnú. Otvor dôkladne vyčistite kefou a stlačeným vzduchom. Odstraňovanie prachu je rozhodujúce pre nosnosť.
    Hĺbka uloženia Minimálne osadenie pre plné zaťaženie: M8 30 mm, M10 40 mm, M12 50 mm, M16 65 mm. Označte hĺbku na vrtáku. Počas inštalácie skontrolujte hĺbkomerom.
    Aplikácia krútiaceho momentu Použite kalibrovaný momentový kľúč. Aplikujte krútiaci moment jedným súvislým pohybom. Nevyžaduje sa opätovné natáčanie. Prílišným uťahovaním môže dôjsť k roztrhnutiu betónových alebo pásových závitov.
    Vzdialenosť od okraja Minimálna vzdialenosť od okraja 5x priemer kotvy. Pre kotvy blízko okrajov znížte kapacitu podľa výpočtov EOTA. Ak je to obmedzené, použite dodatočnú výstuž.
    Často kladené otázky
    ◈ Ako sa klinová kotva líši od zápustnej kotvy alebo objímkovej kotvy?
    Klinová kotva využíva kužeľovú expanznú časť, ktorá pri uťahovaní matice vyťahuje štrbinovú objímku smerom von, čím vytvára pozitívny mechanický zámok v substráte. Zápustné kotvy majú vnútorný závit a nastavujú sa pomocou nastavovacieho nástroja, vhodného pre aplikácie nad hlavou. Objímkové kotvy majú rúrkové puzdro, ktoré sa rozširuje na väčšiu plochu, ale s nižšou nosnosťou. Klinové kotvy ponúkajú najvyššiu nosnosť a sú preferovanou voľbou pre konštrukčné aplikácie vyžadujúce maximálnu odolnosť proti vytrhnutiu.
    ◈ Aké typy podkladov sú vhodné pre klinové kotvy?
    Klinové kotvy sú vhodné pre plný betón (C20/25 alebo vyšší), plné murivo a prírodný kameň. Neodporúčajú sa na duté tvárnice, ľahký betón alebo omietnuté povrchy. Pre duté podklady sa uprednostňujú objímkové kotvy alebo chemické kotvy. Jiangsu Aozheng Metal Products Co., Ltd. poskytuje špecifické pokyny pre substrát a výpočty zaťaženia pre každú projektovú aplikáciu.
    ◈ Môžu byť klinové kotvy použité v seizmických aplikáciách?
    áno. Klinové kotvy sú dostupné so seizmickou certifikáciou podľa ICC-ES AC193 a AC308. Kotvy so seizmickou odolnosťou obsahujú ďalšie konštrukčné prvky vrátane rozšírenej hĺbky kotvenia a vylepšenej geometrie expanzie. Jiangsu Aozheng Metal Products Co., Ltd. poskytuje seizmické klinové kotvy s úplnou skúšobnou dokumentáciou pre projekty v oblastiach náchylných na zemetrasenia. Ročná výrobná kapacita presahuje 2 000 ton stavebných materiálov na uspokojenie globálneho dopytu.
    ◈ Aká je maximálna nosnosť klinovej kotvy do betónu?
    Maximálna vyťahovacia kapacita pre klinové kotvy sa pohybuje od 5 kN (M6) do 35 kN (M20) v betóne C20/25. V betóne s vyššou pevnosťou (C30/37) sa kapacity zvyšujú približne o 15-20%. Šmyková kapacita je zvyčajne 60-70% vyťahovacej kapacity. Jiangsu Aozheng Metal Products Co., Ltd. poskytuje štrukturálne výpočty a certifikáty zaťaženia pre každý projekt. Spoločnosť dodala klinové kotvy pre projekty v Spojených štátoch, Nemecku, Austrálii, Kanade a na Strednom východe.
    Vyhovuje norme EN 1992-4 ◈ ISO 9001:2015 ◈ ICC-ES AC193 Seizmická ◈ 2000 ton ročne ◈ Exportované do 40 krajín
