Voštinové riešenia na upevnenie panelov

Voštinový panelový prívesok pozostáva hlavne z nasledujúcich doplnkov: Telo prívesku: Toto je základná časť prívesku, ktorá je zvyčajne vyrobená z kovového materiálu a má dostatočnú pevnosť a stabilitu na zaistenie bezpečného zavesenia voštinového panelu. Nastavovacia skrutka: Používa sa na jemné doladenie montážnej polohy a výšky prívesku, aby sa prispôsobil rôznym inštalačným prostrediam a potrebám. Upevňovacie skrutky: Pripevnite prívesok na stenu alebo inú nosnú konštrukciu, aby ste zabezpečili pevné spojenie medzi príveskom a nosnou konštrukciou. Tesnenie: Nachádza sa medzi príveskom a voštinovým panelom, zohráva tlmiacu a protišmykovú úlohu a chráni voštinový panel pred poškodením. Antivibračná podložka: Inštaluje sa medzi prívesok a nosnú konštrukciu na zníženie vibrácií a hluku a zlepšenie stability celkovej konštrukcie.

Získajte cenovú ponuku

Panelový kotviaci systém | Ľahká fasáda

Upevnenie plástových panelov

Navrhnutý upevňovací systém pre hliníkové plástové panely | Skryté alebo viditeľné možnosti montáže

⬡

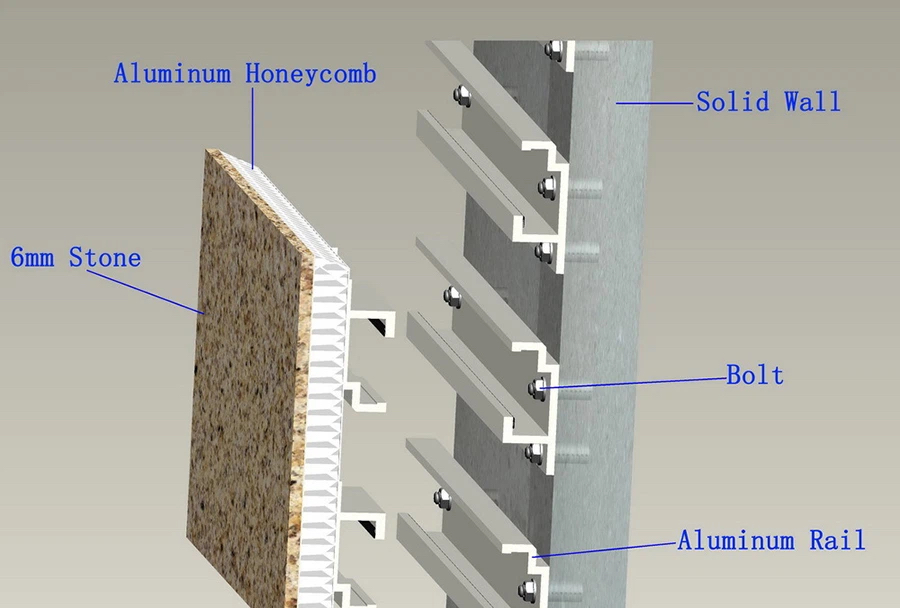

Upevňovací systém voštinových panelov zahŕňa komplexný rad mechanických upevňovacích prvkov, svoriek a konzol navrhnutých špeciálne na pripevnenie hliníkových voštinových panelov k spodnej stavbe budov. Systém rieši jedinečné požiadavky konštrukcie voštinových panelov vrátane nízkej hmotnosti, vysokej tuhosti, tepelného pohybu a potreby skrytých upevňovacích prvkov, ktoré zachovávajú čistú estetiku plochých panelových fasád. Medzi komponenty patria T-skrutky, nitovacie matice, slepé nity, Z-klipy a nastaviteľné konzoly s neoprénovými alebo EPDM izolátormi na prispôsobenie rozdielnej tepelnej rozťažnosti. Upevňovací systém je dostupný z hliníka (eloxovaný alebo s práškovým nástrekom) a nehrdzavejúcej ocele (AISI 304/316L), aby zodpovedal materiálom panelov a vystaveniu vplyvu prostredia. Štandardná rozteč upevnenia sa pohybuje od 300 do 600 mm na základe hrúbky panelu a výpočtov zaťaženia vetrom, s prispôsobenými riešeniami pre neštandardné geometrie panelov alebo seizmické aplikácie.

Upevňovacie komponenty

◈

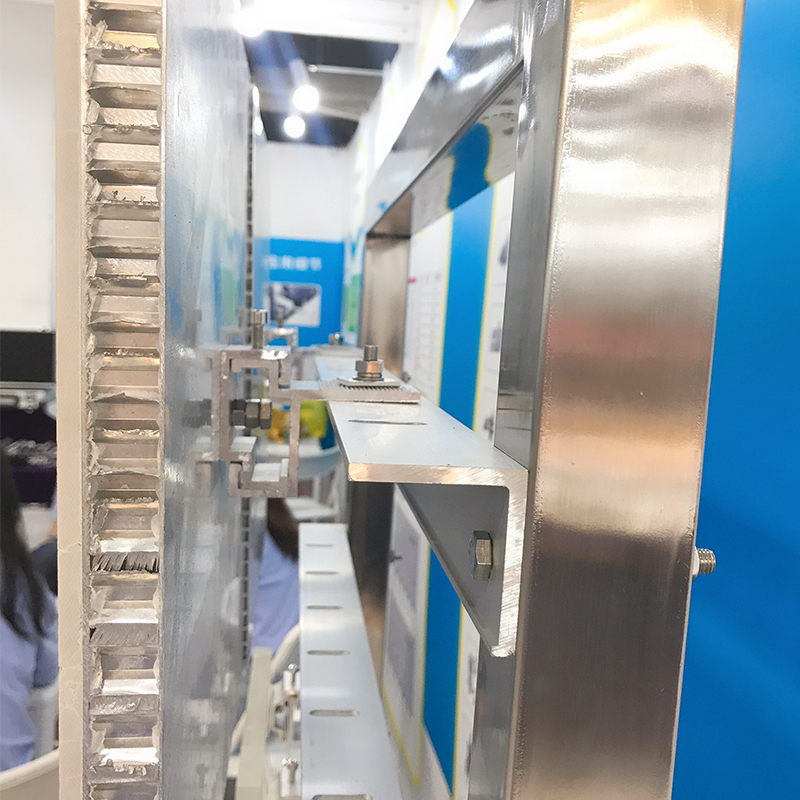

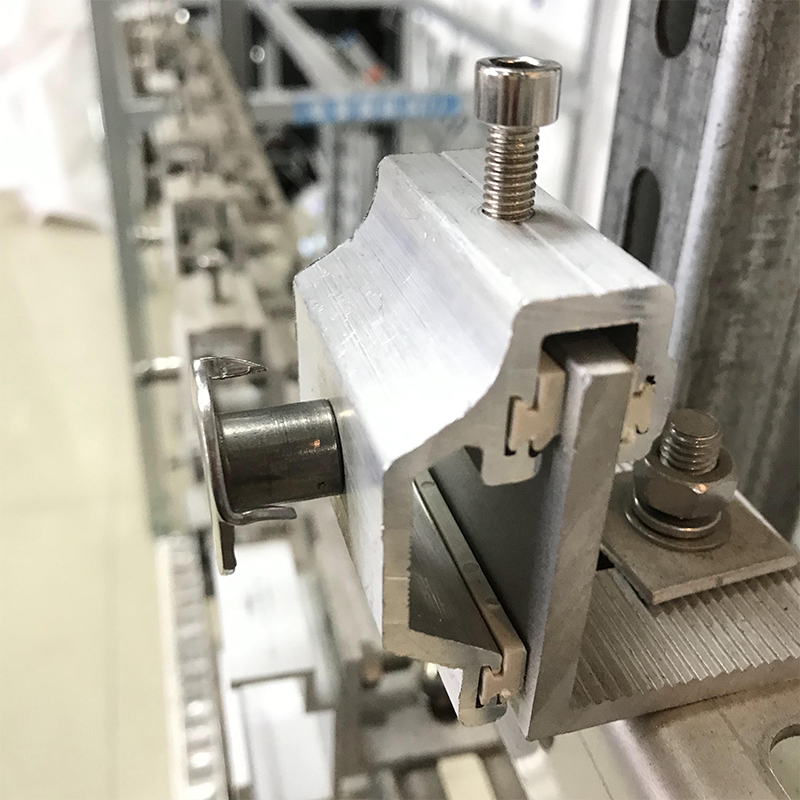

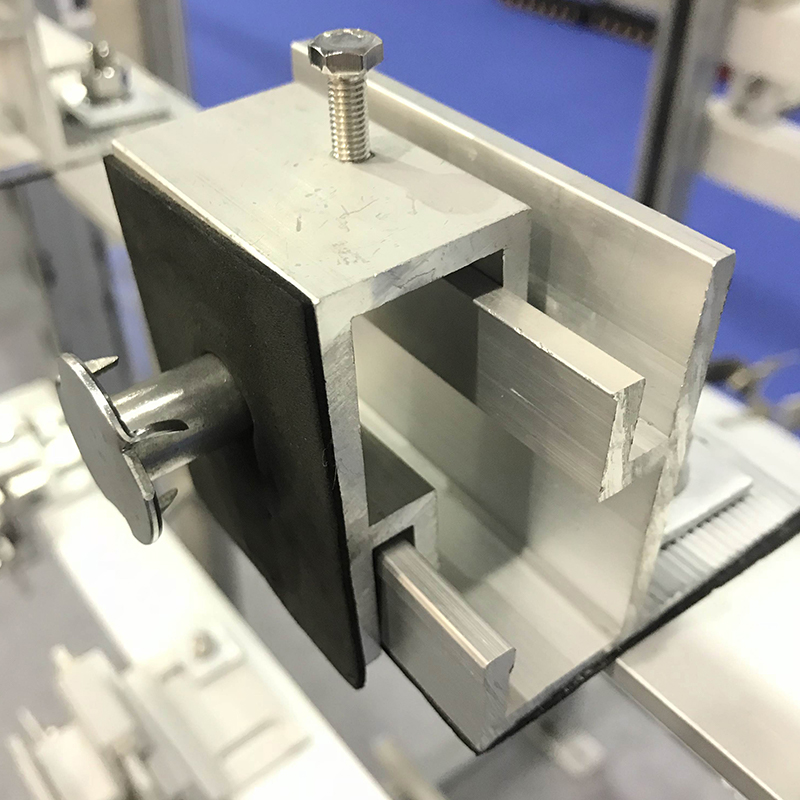

Z-klipy

Skryté závesné spony s vertikálnym nastavením. Zapojte okrajové štrbiny panela pre skryté upevnenie. Rozsah zaťaženia 2-8 kN na klip.

◈

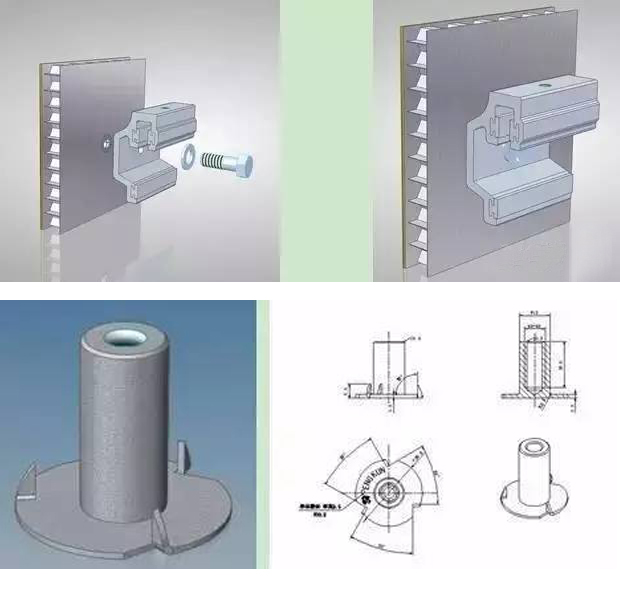

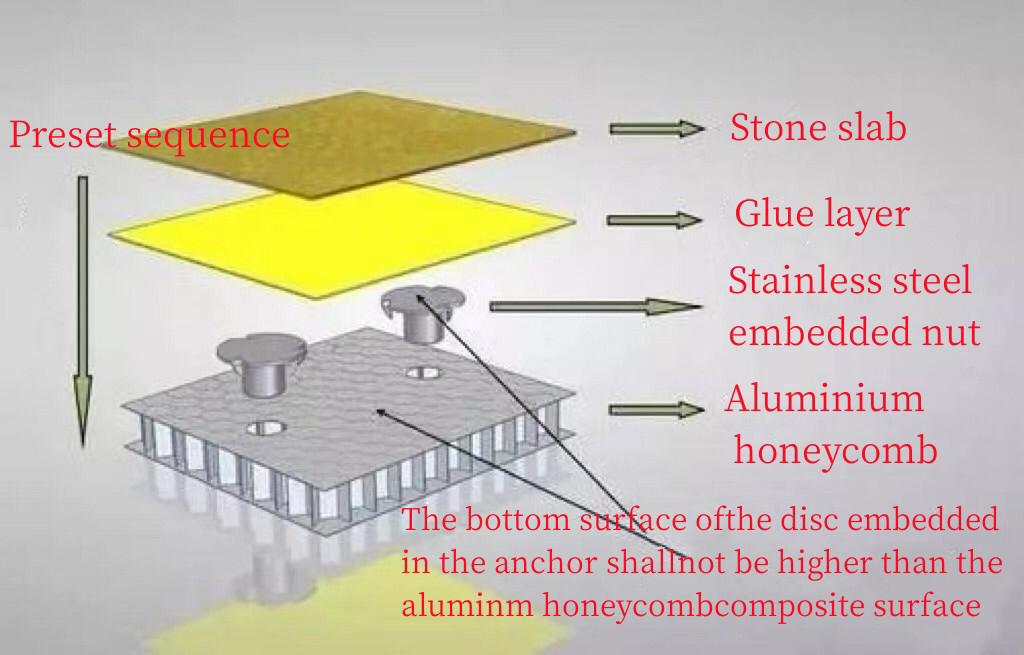

T-skrutky a nitovacie matice

Závitové vložky pre zadnú stranu panela. Poskytnite slepé upevňovacie body pre skrutkové spojenia s koľajnicami spodnej konštrukcie.

◈

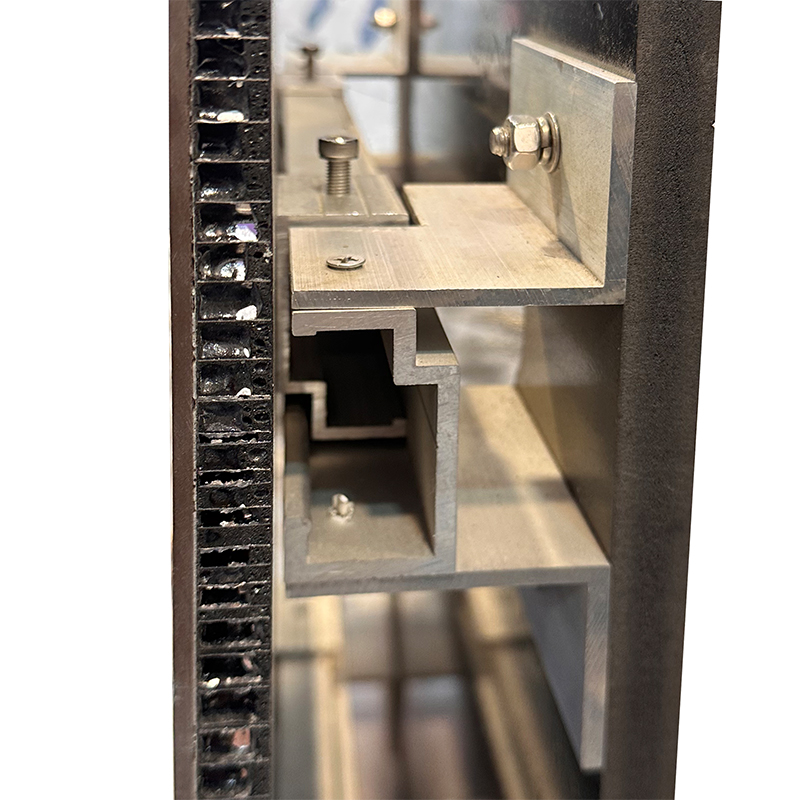

Nastaviteľné držiaky

3-osové nastavenie pre zarovnanie panelov. Zahrňte termoizolačné podložky, aby sa zabránilo prenosu kondenzácie.

◈

Slepé nity

Konštrukčné nity na pripevnenie koža na jadro a panel na rám. Dostupné v hliníkovom, oceľovom a monelovom prevedení.

◈

Kompresné tesnenia

EPDM alebo silikónové izolátory medzi upevnením a panelom na prispôsobenie tepelnej rozťažnosti a tlmenie vibrácií.

◈

Seizmické kotvy

Dimenzované pripojenia pre zóny zemetrasenia so štrbinovými otvormi umožňujúcimi pohyb pri zachovaní držania panelu.

Technické špecifikácie

8-50

mm hrúbka panelu

300-600

rozstup upevnenia mm

M4-M10

rozsah veľkostí spojovacích prvkov

304/316L

triedy nehrdzavejúcej ocele

2-15

zaťaženie kN na upevnenie

Upevnenie konfiguračnej matice

Konfigurácia Upevnenie panelu Spodná stavba Kapacita pohybu

Systém skrytých klipov Zapojenie štrbinového okraja Vertikálne koľajnice ±8 mm vertikálne, ±5 mm horizontálne

Spojenie slepým nitom Zadný rám k jadru Horizontálne zátvorky Obmedzené na expanziu materiálu

Systém závitových vložiek Nitovacie matice v zadnej časti panelu Nastaviteľné držiaky 3-osové nastavenie ±10 mm

Upevnenie obvodového rámu Cez skrutky na okrajoch panelov Pomocný rám alebo konštrukčná oceľ Nominálne; použite štrbinové otvory

Porovnanie zaťaženia upevnenia (na kotvu)

Z-klip (skrytý)

5,0 kN

Trhací nit M6

3,2 kN

Nitovacia matica M8

8,0 kN

Nastaviteľná konzola

12,0 kN

Seizmická kotva

10,5 kN

Aplikačné sektory

Fasády letiskových terminálov Systémy závesových stien Prístrešky vlakovej stanice Opláštenie výstavnej haly Podhľady Obloženie priemyselných budov Panely prepravných vozidiel Architektonické zatienenie

Často kladené otázky

Aký spôsob upevnenia sa odporúča pre aplikácie s viditeľným a skrytým panelom?

Pre skryté upevnenie poskytujú Z-klipy so štrbinovým okrajom najčistejší vzhľad. Pre panely vyžadujúce viditeľné pripevnenie sa používajú zapustené nity alebo zapustené skrutky s farebne zladenými hlavami. Výber závisí od hrúbky panelu a materiálu jadra. Jiangsu Aozheng Metal Products Co., Ltd. poskytuje poradenstvo pri výbere upevnenia na základe stavebných a architektonických požiadaviek s projektmi dokončenými v Spojených štátoch, Nemecku a Austrálii.

Ako sa vyrovnáva tepelná rozťažnosť v upevňovacích systémoch voštinových panelov?

Upevňovací systém obsahuje štrbinové otvory, podložky z neoprénu/EPDM a nastaviteľné konzoly na prispôsobenie rozťahovania a sťahovania panelu. Typické hliníkové voštinové panely majú koeficient tepelnej rozťažnosti 23,5 x 10^-6/°C, čo vyžaduje pohybovú kapacitu 1,2-2,5 mm na meter dĺžky panelu. Inžinieri Jiangsu Aozheng Metal Products Co., Ltd. stanovujú rozstupy a rozmery štrbín podľa rozsahu teplôt projektu.

Aké materiály sú dostupné pre upevňovacie komponenty voštinových panelov?

Upevňovacie komponenty are available in aluminum (6061-T6, 6063-T5) with anodized or powder-coated finishes, and stainless steel grades AISI 304 and 316L for high-corrosion environments. For special applications, titanium and phosphor bronze are available. Jiangsu Aozheng Metal Products Co., Ltd. maintains a diversified production base with annual output exceeding 2,000 tons of building materials for global construction firms.

Aké skúšky zaťaženia a vetra sa vykonávajú na upevňovacom systéme?

Upevňovací systém je testovaný na ťah, šmyk a kombinované zaťaženie podľa ASTM E488 / EN 13929. Odolnosť voči zaťaženiu vetrom je overená tlakovou skúškou na kompletných zostavách. Jiangsu Aozheng Metal Products Co., Ltd. poskytuje testovacie certifikáty pre každý projekt. Zariadenia spoločnosti certifikované podľa normy ISO 9001 zabezpečujú konzistentnú kvalitu všetkých komponentov dodávaných medzinárodným stavebným tímom.
