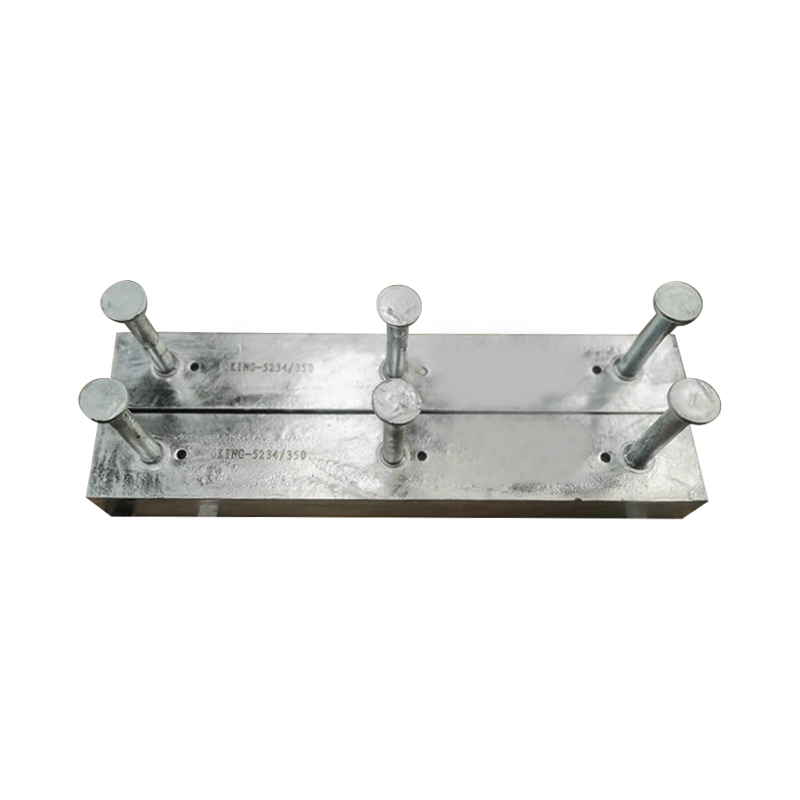

Kanál Hot Roll Anchor Channel

Kotviaci kanálik za tepla je dôležitý oceľový materiál široko používaný v budovách, mostoch, cestách a iných inžinierskych stavbách. Vyrába sa procesom valcovania za tepla a má vysokú pevnosť, vysokú húževnatosť a dobrú odolnosť proti únave. Dokáže účinne odolávať a rozptyľovať napätie a tlak v konštrukcii. Za tepla valcovaná kotevná oceľ má jedinečný tvar prierezu a je navrhnutá so špeciálnou kotevnou drážkou, ktorá uľahčuje tesnú integráciu s betónom alebo inými konštrukčnými materiálmi a poskytuje spoľahlivé kotviace účinky. Má mechanické vlastnosti a pohodlný konštrukčný výkon.

Získajte cenovú ponuku

Predchádzajúce：Zváračský kotvový kanál Ďalej：Cool Roll Cast v kotve

parameter
Kontaktujte nás

Identifikačné hodnotr
Profil		72/48	72/49	55/42	52/34	54/33	50/30P	49/30	40/22P	40/25	38/17	HTA-CE 28/15
Typ		valcované za tepla	valcované za studena	valcované za tepla	valcované za tepla	valcované za studena	valcované za tepla	valcované za studena	valcované za tepla	valcované za studena	valcované za studena	valcované za studena
Geometria HALFEN kanály HTA-CE
Poznámka: dodržujte montážnu výšku h _inšt

Materiál	Oceľ
	A4
	HCR
Skrutky		72/48	72/48	50/30	50/30	50/30	50/30	50/30	40/22	40/22	38/17	HS 28/15
Nite		M20 - M30	M20 - M30	M10 - M20	M10 - M20	M10 - M20	M10 - M20	M10 - M20	M10 - M16	M10 - M16	M10 - M16	M6 - M12
S _SIb [mm]		129	129	109	88	88	98	81	79	65	52	42
Profil load capacity
N _Rd,s,I [kN]		55.6	55.6	44.4	36.1	30.6	21.7	17.2	19.4	11.1	10.0	5.0
V _Rd,s,I [kN]		72.2	55.6	57.8	39.7	30.6	22.4	17.2	19.4	11.1	10.0	5.0
M _Rd,s,flex [Nm]	Oceľ	7472	-	5606	2933	2595	2437	1455	1208	956	504	276
M _Rd,s,flex [Nm]	NR	7630	7493	-	2996	2595	2743	1485	1358	931	516	282
Geometria
h _inšt [mm]①②		(191)	(193)	182 (185)	162 (164)	161 (164)	112 (161)	103 (101)	97 (154)	89 (89)	81 (82)	50 (79)
b _ch [mm]		72	72	54.5	52.5	54	49	50	39.5	40	38	28.0
h _ch [mm]		48.5	49	42	33.5	33	30	30	23	25	17.5	15.25
l _y [mm ⁴ ]	Oceľ	349721	293579	187464	93262	72079	52575	41827	19859	20570	8547	4060
l _y [mm ⁴ ]	NR	349721	293579	187464	93262	72079	52575	41827	19859	19097	8547	4060
h _ef [mm]		179	179	175	155	155	106	94	91	79	76	45
C _min [mm]		150	150	100	100	100	75	75	50	50	50	40

Technické špecifikácie a technická príručka pre kotevný kanál na valcovanie za tepla

Kotviaci kanálik valcovania za tepla je za studena tvarovaný oceľový profil v tvare C vyrobený procesom vysokoteplotného valcovania, navrhnutý tak, aby poskytoval spoľahlivý konštrukčný spojovací bod v rámci železobetónových prvkov. Na rozdiel od tradičných metód vŕtania sú tieto kanály zaliate priamo do betónu, čím sa vytvorí zapustená upevňovacia plocha. Proces valcovania za tepla zaisťuje homogénnu štruktúru zŕn v celom oceľovom profile, čo výrazne zlepšuje mechanickú únosnosť a únavovú odolnosť žľabu. Tento produkt slúži ako primárne rozhranie pre vysokovýkonné upevnenie závesných stien, vodiacich koľajníc výťahov a mechanických pomocných podpier vo veľkých infraštruktúrnych projektoch.

Hlavné technické výhody

Štrukturálna integrita: Proces valcovania za tepla eliminuje vnútorné napätia a poskytuje konzistentnú hrúbku materiálu, čo umožňuje vysokú pozdĺžnu a priečnu nosnosť.
Výkon dynamického zaťaženia: Navrhnutý tak, aby odolal seizmickým aktivitám a vysokofrekvenčným vibráciám, vďaka čomu je vhodný pre dopravnú infraštruktúru a priemyselné zariadenia.
Nedeštruktívna integrácia: Odstránením potreby vŕtania po inštalácii, kanál zachováva integritu výstužných tyčí do betónu a zabraňuje vzniku mikrotrhlín v podklade.
Odolnosť proti korózii: Zvyčajne je povrchová úprava žiarovou galvanizáciou (HDG) s minimálnou hrúbkou 50-80 mikrónov, čo zaisťuje dlhodobú odolnosť vo vonkajšom alebo vlhkom prostredí.

Kľúčové vlastnosti produktu

Funkcia	Špecifikácia / Detail
Stupeň materiálu	Uhlíková oceľ (S235JR alebo S355J2) alebo nehrdzavejúca oceľ (A4/316)
Výrobný proces	Oceľový profil valcovaný za tepla s privarenými T-skrutkami alebo I-kotvami
Smer zaťaženia	Schopný prenášať ťahové a priečne šmykové zaťaženie
Typ inštalácie	Zaliate na mieste s penovou výplňou, aby sa zabránilo vniknutiu betónu
Rozsah nastavenia	Plynulé pozdĺžne nastavenie pozdĺž osi kanála

Primárne aplikačné scenáre

Systémy závesových stien: Upevnenie hliníkových alebo kamenných fasádnych konzol na okraj betónových podlahových dosiek.
Inštalácia výťahu a eskalátora: Upevnenie konzol vodiacich koľajníc a ťažkých strojov vo výťahovej šachte.
Inžinierstvo tunelov a mostov: Podporné nadzemné trolejové systémy, inžinierske potrubia a ventilačné zariadenia.
Stavba priemyselného závodu: Montáž žeriavových koľajníc a ťažkých potrubných regálov na železobetónové stĺpy.

Inštalačné a bezpečnostné protokoly

Umiestnenie a upevnenie

Kotviace žľaby musia byť pred nalievaním betónu bezpečne pripevnené k debniacej alebo armovacej klietke pomocou klincov alebo viazacích drôtov. Je dôležité zabezpečiť, aby čelo kanála bolo v jednej rovine s konečným betónovým povrchom, aby sa umožnilo správne vloženie T-skrutiek.

Použitie T-Bolt

Používajte iba zodpovedajúce T-skrutky špecifikované pre konkrétnu veľkosť profilu kanála. Uistite sa, že T-skrutka je po vložení otočená o 90 stupňov a utiahnutá výrobcom špecifikovaným krútiacim momentom, aby sa dosiahla plná nosnosť.

Skladovanie a manipulácia

Kanály by sa mali skladovať v suchom, vetranom prostredí, aby sa predišlo oxidácii povrchu pred odlievaním. Počas prepravy sa vyhnite mechanickým nárazom, ktoré by mohli zdeformovať okraje kanála, pretože to bude brániť hladkému pohybu upevňovacích skrutiek.
