AZZ04 Omega konzola z nehrdzavejúcej ocele na obklady a upevnenie z prírodného kameňa

AZZ04 Omega konzola z nehrdzavejúcej ocele na obklady a upevnenie z prírodného kameňa

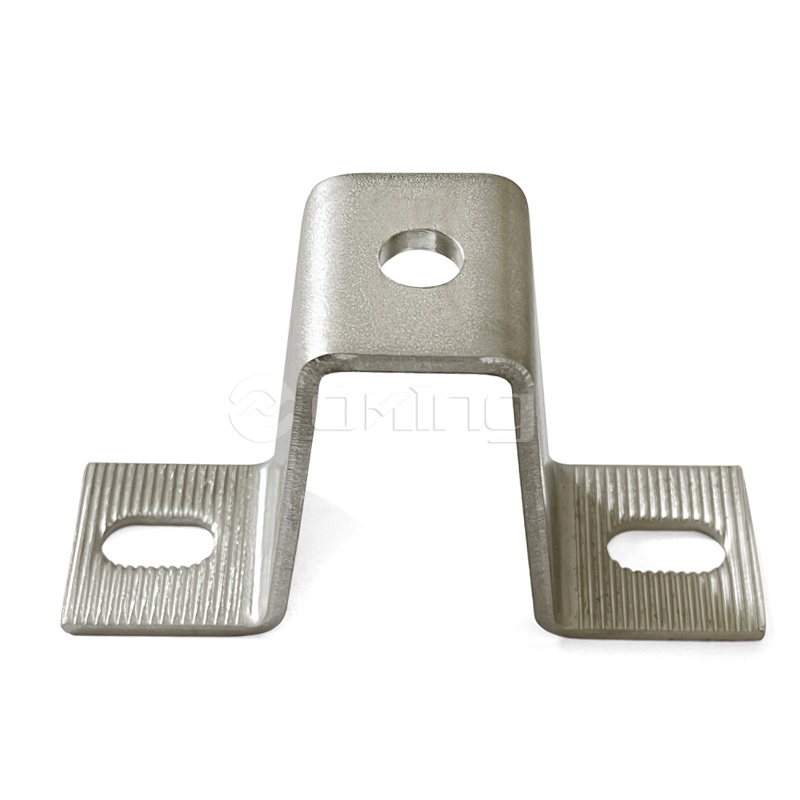

Nerezová konzola Omega AZZ04 je špecializovaný konštrukčný komponent navrhnutý na bezpečné ukotvenie panelov z prírodného kameňa vo vetraných fasádnych systémoch. Navrhnuté s an Profil v tvare omega Tento držiak poskytuje robustné mechanické spojenie medzi stavebným podkladom a kamenným obkladom. Vyrobené z nehrdzavejúca oceľ odolná voči kaleboózii , je špeciálne vyvinutý na zvládanie mŕtveho zaťaženia ťažkých kamenných materiálov a zároveň sa prispôsobuje tepelnej rozťažnosti a tlaku vetra. Jeho geometria umožňuje presné nastavenie počas inštalácie a zaisťuje vyrovnaný a rovný povrch vonkajších a vnútorných kamenných stien.

Hlavné výhody

• Štrukturálna integrita: Profil Omega rozdeľuje mechanické namáhanie cez upevňovacie body, čím znižuje riziko zlyhania bodového zaťaženia pri aplikáciách s ťažkým kameňom.
• Odolnosť proti korózii: Použitie vysoko kvalitnej nehrdzavejúcej ocele zaisťuje, že konzola zostane štrukturálne zdravá vo vlhkom, pobrežnom alebo priemyselne znečistenom prostredí.
• Presnosť inštalácie: Konštrukcia uľahčuje viacosové nastavenie, čo umožňuje inštalatérom vyrovnať nerovnosti v murovanom alebo betónovom podklade.
• Tepelná prispôsobivosť: Systém konzol umožňuje nezávislý pohyb kamenných panelov, čím zabraňuje vzniku trhlín spôsobených tepelnou rozťažnosťou a kontrakciou obvodového plášťa budovy.

Technické špecifikácie a vlastnosti

Primárne aplikačné scenáre

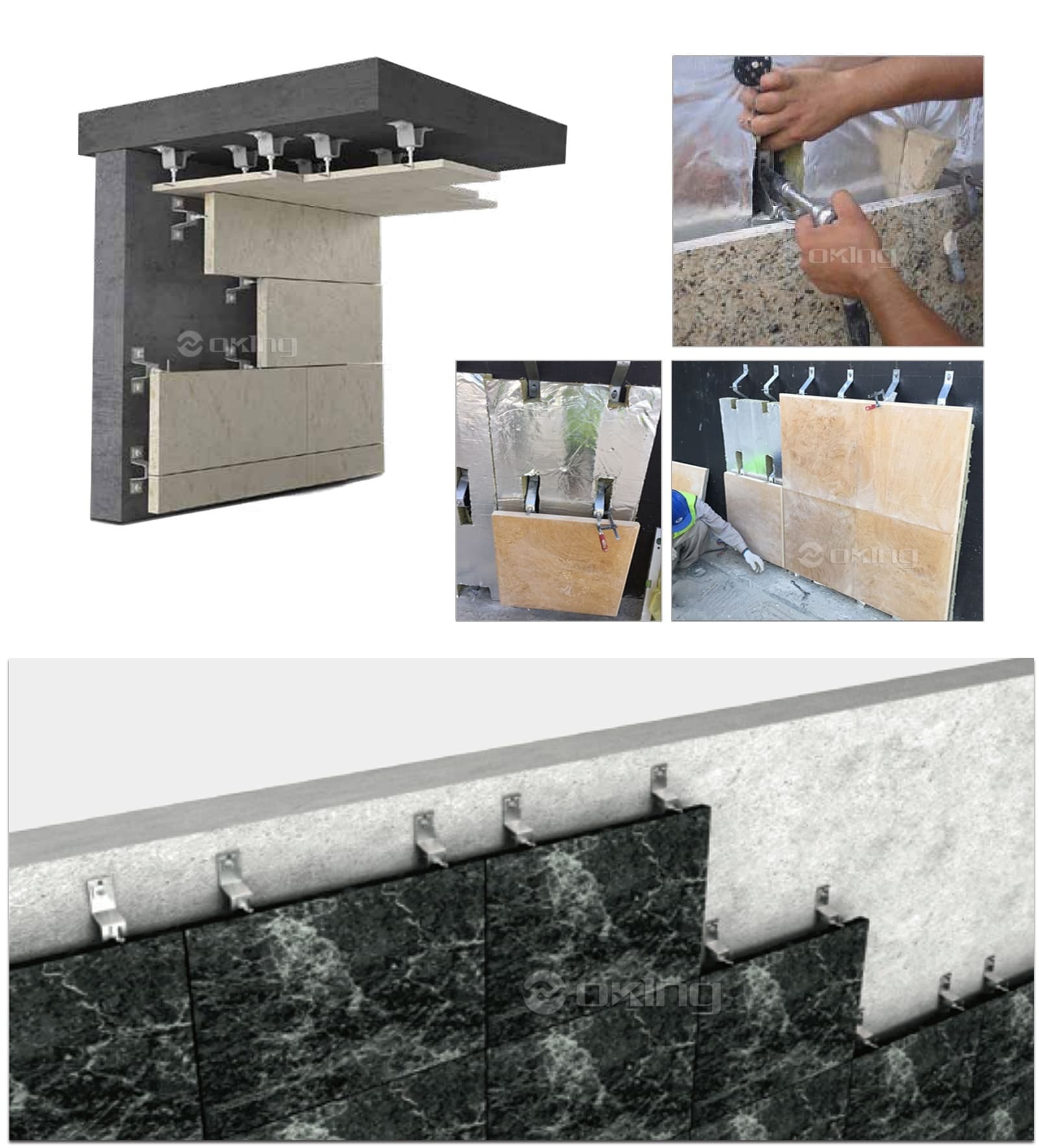

• Vetrané fasády: Používa sa ako primárny upevňovací komponent pre žulové, mramorové a vápencové obklady na komerčných a obytných výškových budovách.
• Vnútorné ťažké obklady: Zabezpečenie dekoratívnych kamenných prvkov vo vestibuloch, na letiskách a vo verejnej infraštruktúre.
• Projekty renovácie: Dodatočná montáž kamenných panelov na existujúce murivo na zlepšenie estetického a tepelného výkonu.
• Vystuženie mokrého obkladu: Pôsobí ako mechanická bezpečnostná kotva v spojení s tradičnými metódami upevňovania malty.

Montážne a bezpečnostné pokyny

Príprava substrátu

Uistite sa, že betónový alebo murovaný podklad je štrukturálne pevný a bez uvoľnených zvyškov. Vyvŕtané otvory musia presne zodpovedať priemeru rozperné kotvy or chemické skrutky používa sa s držiakom AZZ04.

Materiálová kompatibilita

Aby ste tomu zabránili, používajte iba upevňovacie prvky z nehrdzavejúcej ocele (skrutky, matice a podložky) s konzolou AZZ04 galvanická korózia . Miešanie spojovacích prvkov z uhlíkovej ocele s konzolami z nehrdzavejúcej ocele vedie k zrýchlenej oxidácii a zlyhaniu systému.

Podmienky skladovania

Držiaky skladujte v suchom prostredí, mimo priameho kontaktu s výrobkami z uhlíkovej ocele alebo chemikáliami obsahujúcimi chloridy. Uchovávanie držiakov v ich pôvodnom balení až do inštalácie zabráni znečisteniu povrchu a poškriabaniu, ktoré by mohlo poškodiť pasívna vrstva ocele.

Upozornenie na výpočet zaťaženia

Rozstup a hrúbku konzol AZZ04 musí určiť statik na základe konkrét špecifická hmotnosť kameňa, požiadavky na zaťaženie vetrom v danej geografickej oblasti a celkovú výšku fasády.

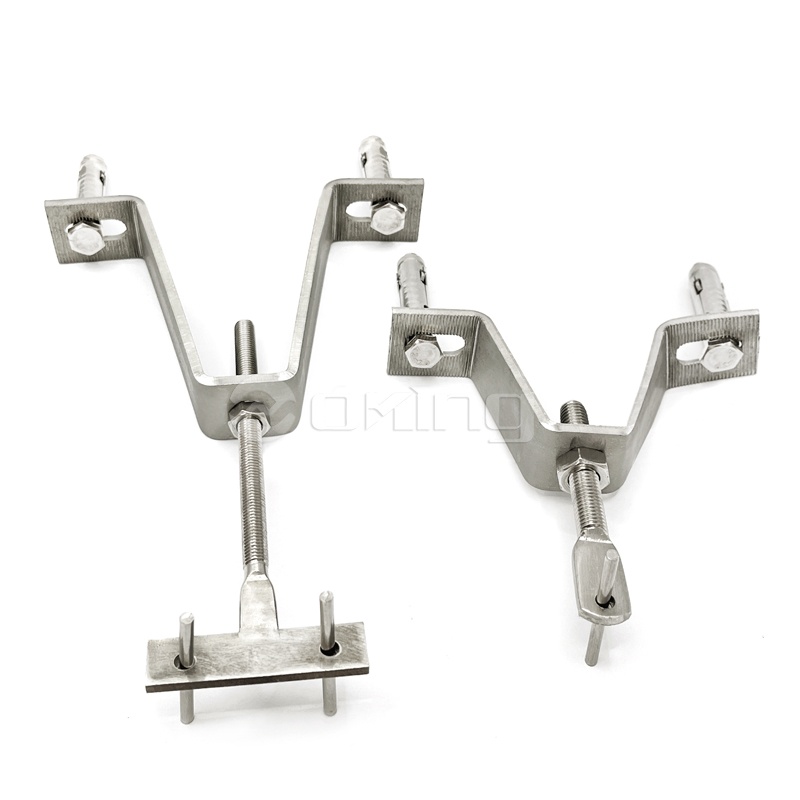

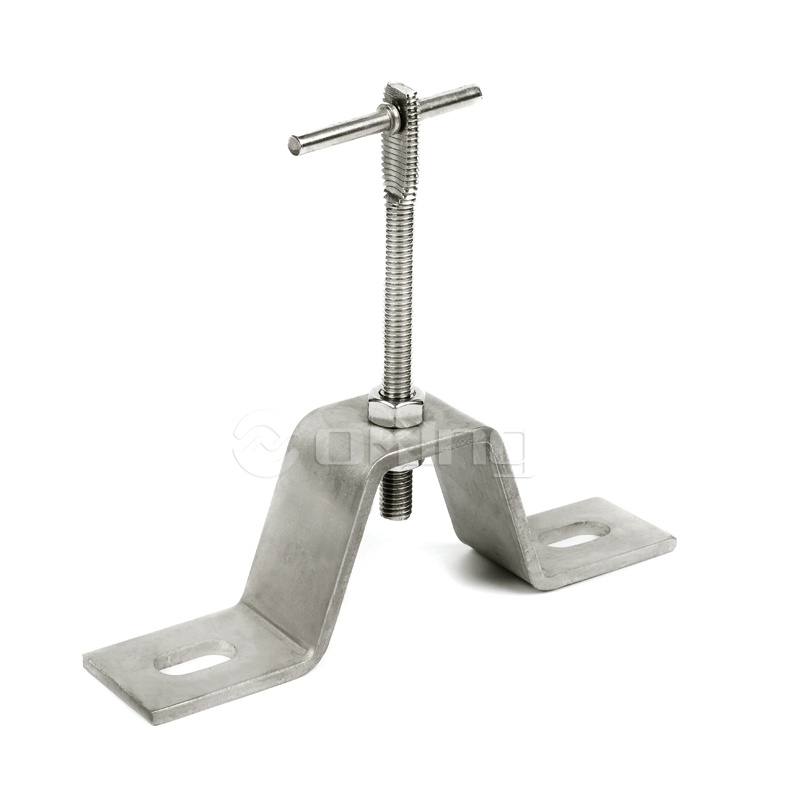

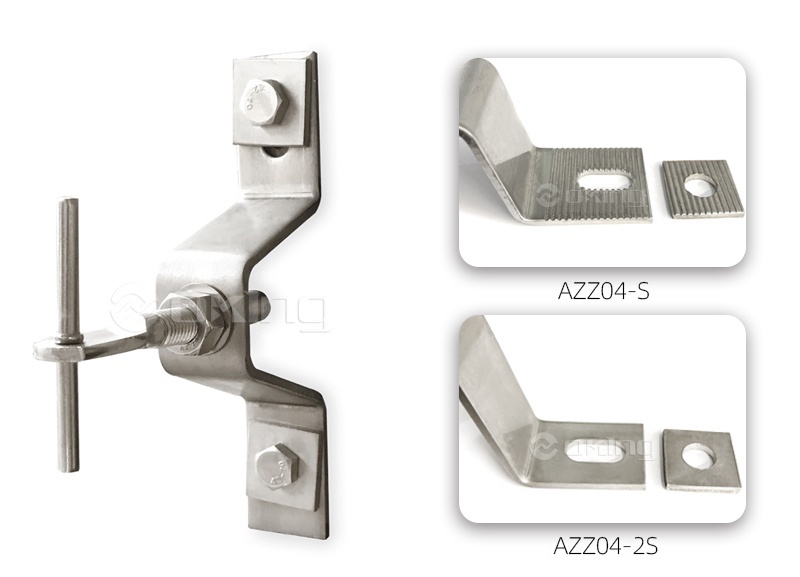

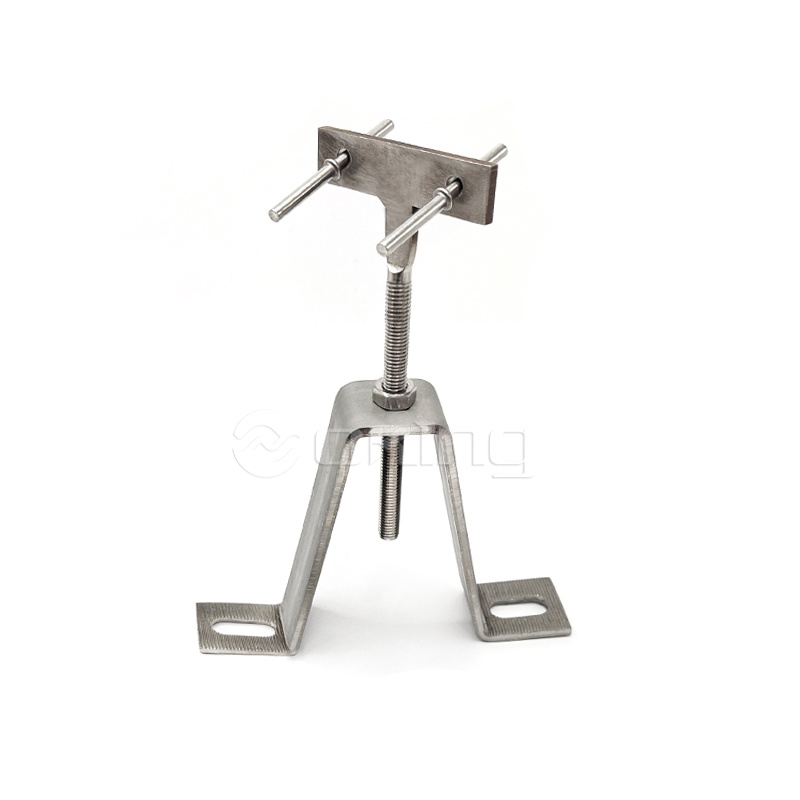

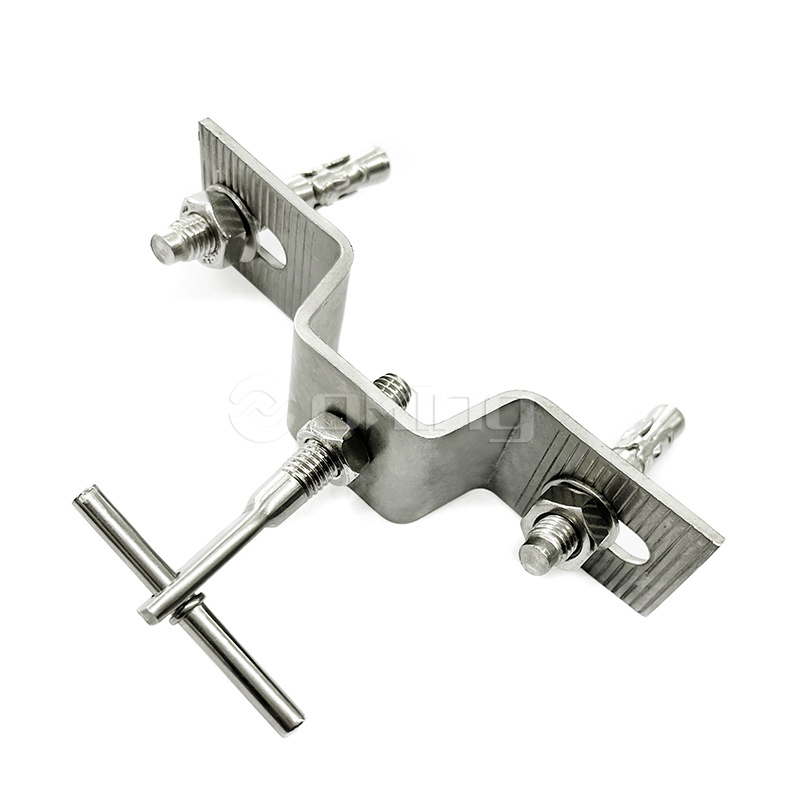

AZZ04 Omega Bracket Stone Upevňovací systém/ Z Kotva pre podhľady

●Technické detaily

Uholník z nehrdzavejúcej ocele 201 304 316 na upevnenie mramorového obkladu
Výčnelky medzi 45 a 135 mm
Zaťaženie až 800N

Vhodné pre horizontálne a vertikálne škáry

Hrúbka kameňa 20-50 mm

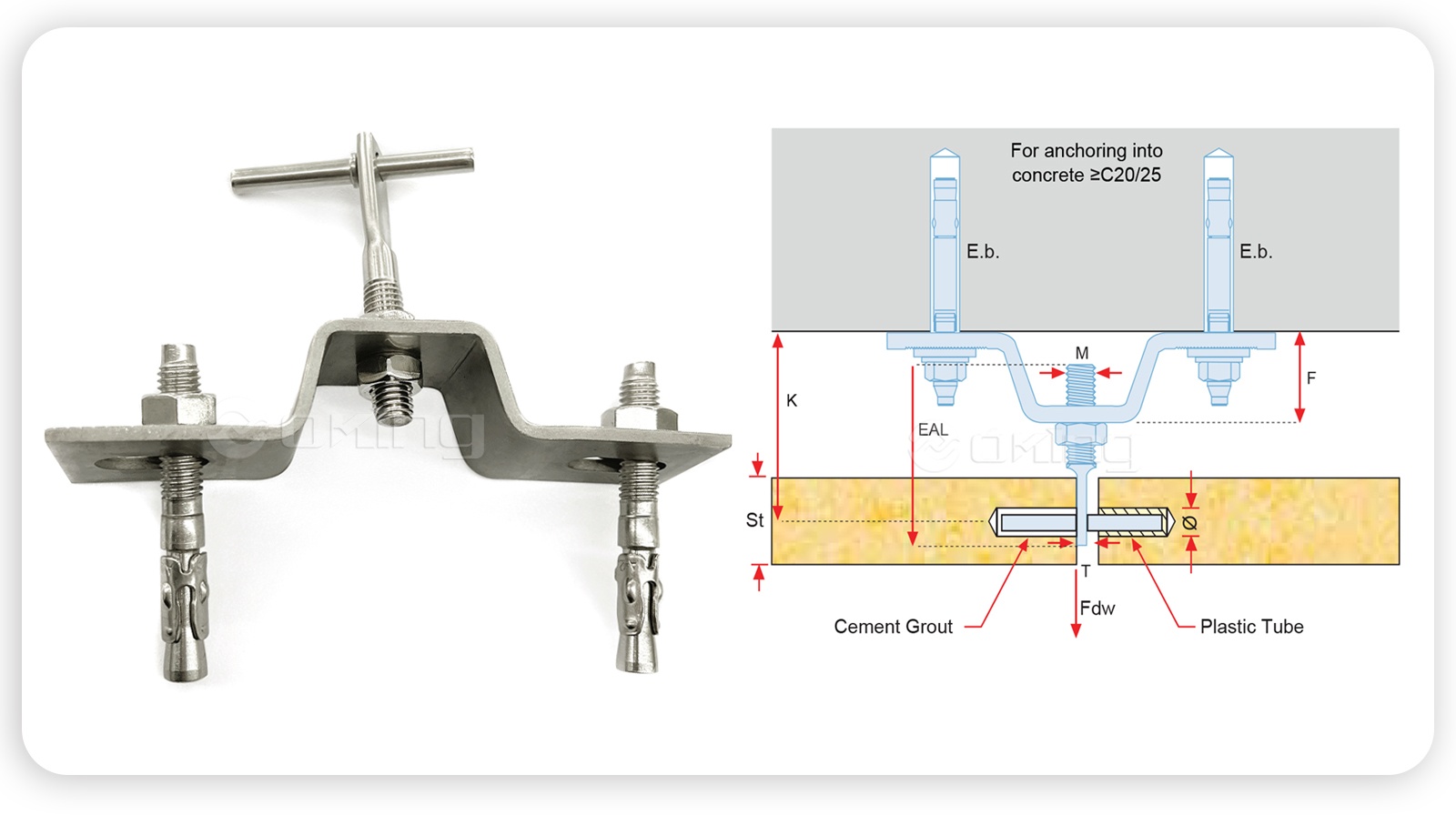

Upevňuje sa na nosné steny pomocou rozperných skrutiek a na kanály pomocou nastavovacích skrutiek
Materiál: 1.4571/1.4404/1.4401 (A4/AISI 316) alebo 1.4301 (A2/AISI 304)
