Koncová svorka
Koncová svorka
Koncová svorka
Koncová svorka
Koncová svorka
Koncová svorka
Koncová svorka
Koncová svorka
Koncová svorka
Koncová svorka

Koncová svorka

Koncová svorka je dôležité upevňovacie zariadenie, ktoré sa používa hlavne na upevnenie drôtov alebo káblov a znášanie ich napätia. Hrá integrálnu úlohu pri prenose energie, komunikáciách a iných súvisiacich oblastiach. Štruktúra koncovej svorky je vynikajúco navrhnutá a môže byť prispôsobená podľa špecifických potrieb, aby vyhovovala rôznym špecifikáciám a typom drôtov alebo káblov. Zvyčajne sa vyrába z vysoko pevných materiálov, ako sú kovy alebo zliatiny, aby sa zabezpečila dostatočná pevnosť a odolnosť. Koncová svorka bezpečne drží drôty alebo káble počas inštalácie. Koncová svorka má tiež elektrickú vodivosť, čím je možné dosiahnuť hladký prenos prúdu pri zaistení fixačného efektu.
Získajte cenovú ponuku
Predchádzajúce：Nenastaviteľné príslušenstvo k fotovoltaickej streche so stredným napätím glazovanej škridlyĎalej：Držiak solárneho fotovoltaického modulu s nastaviteľným bočným tlakom 35-50 mm
  • parameter
  • Kontaktujte nás

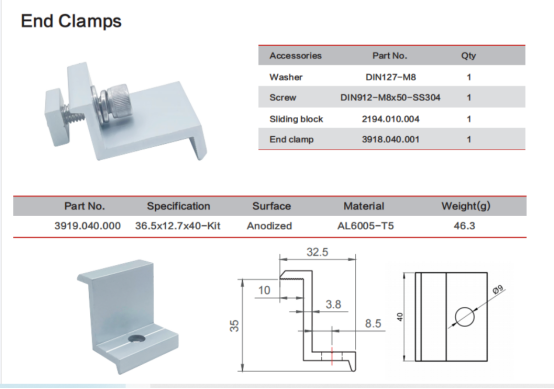

  • Príslušenstvo Časť č. Množ
    Podložka DIN127-M8 1
    Skrutka DIN912-M8x50-SS304 1
    Posuvný blok 2194.010.004 1
    Koncová svorka 3918.040.001 1



    Časť č. Špecifikácia Povrch Materiál Hmotnosť (g)
    3919.040.000 Súprava 36,5 x 12,7 x 40 Eloxované AL6005-T5 46.3

    · Obsah balenia: Dostanete 12 ks držiakov solárnych panelov. Dostatočné množstvo na každodenné používanie a výmenu, čo vám prináša veľké pohodlie.

    · Prémiový materiál: Montážne konzoly solárneho panelu sú vyrobené z vysoko pevnej hliníkovej zliatiny, trvanlivé, odolné voči hrdzi, korózii a poveternostným vplyvom, čím sa predlžuje jeho životnosť.

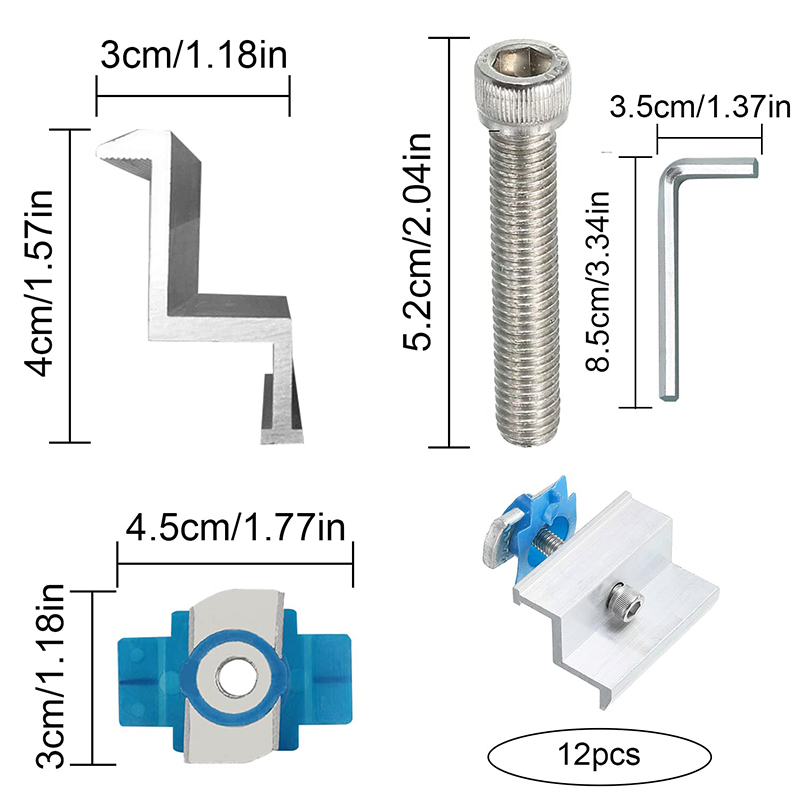

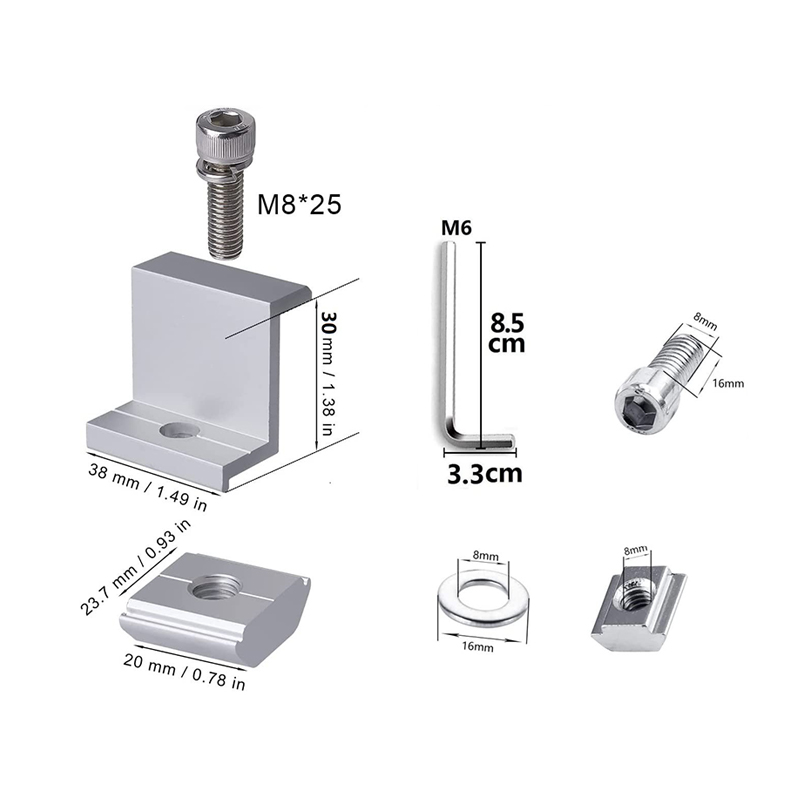

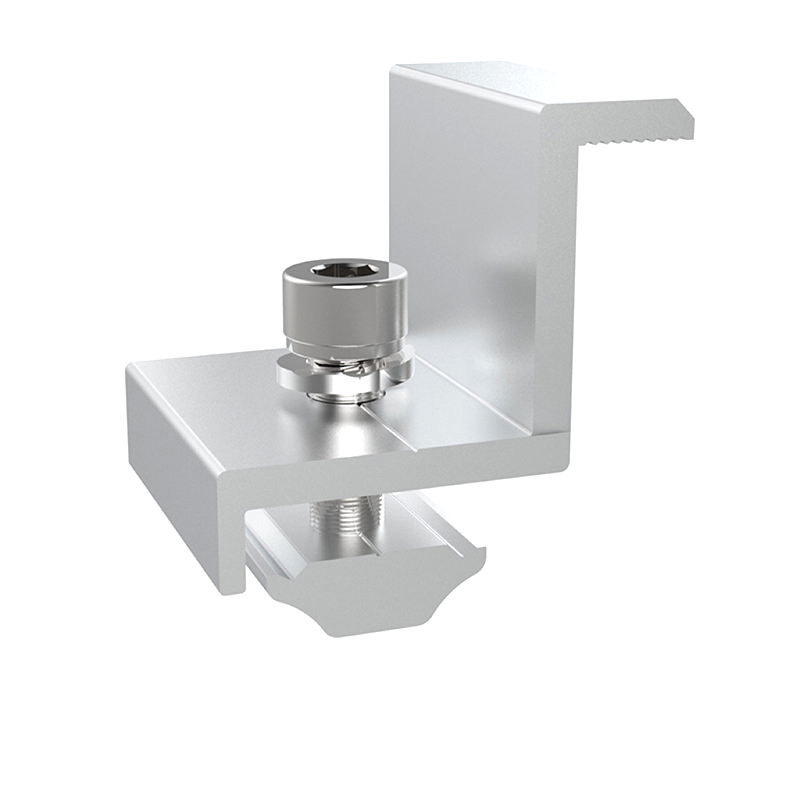

    · Jednoduchá inštalácia: Solárne koncové svorky sú v tvare Z, spárované so svorkami, skrutkami a výstužnými podložkami. Potrebujete iba správny šesťhranný kľúč (nie je súčasťou dodávky) na jednoduchú inštaláciu na upevnenie solárneho panelu na povrch držiaka, jednoduché a pohodlné.

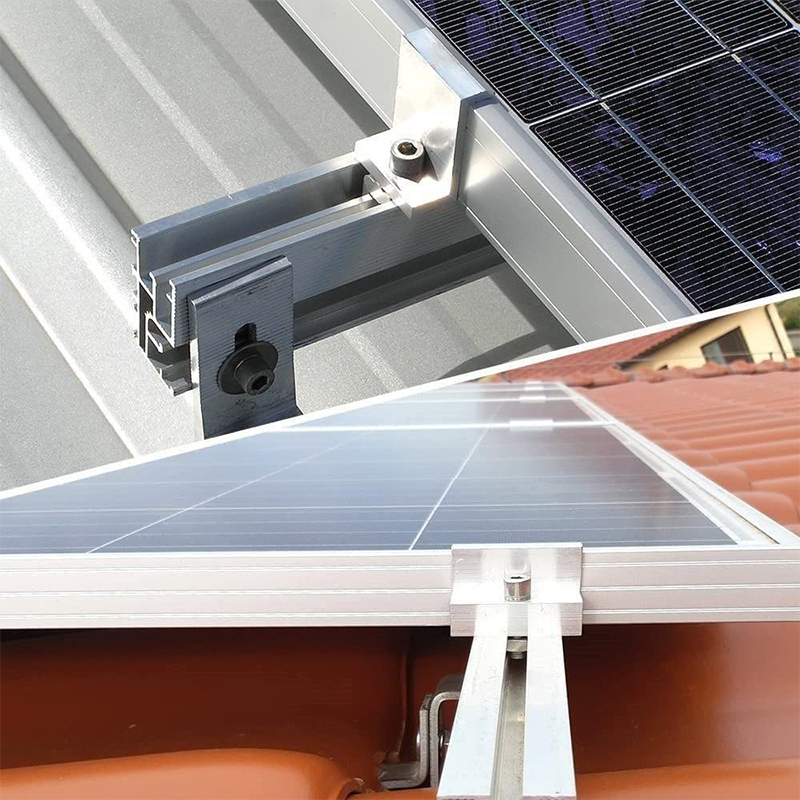

    · Pozorný dizajn: Svorky solárneho panelu sú tenké, ale robustné a dobre leštené. Vďaka drážkovej lište je pevne a tesne spojená so solárnymi panelmi. · Široká aplikácia: Vhodné na inštaláciu a upevnenie solárnych panelov na ploché strechy, ako sú RV, obytné lode atď. Ideálne pre inštaláciu malých solárnych panelov.

    Hardvér ukončenia panela
    Koncová svorka
    Koncové upevnenie pre fasádne panely | Zabezpečenie okrajov | Skryté alebo viditeľné možnosti
    AISI 304/316L Hrúbka panelu 6-25 mm Zaťaženie do 8 kN Koniec behu
    ◈

    Koncová svorka je špecializovaný komponent na upevnenie koncovky, ktorý sa používa na upevnenie finálneho panelu na konci opláštenia. Koncová svorka, navrhnutá pre fasádne systémy, kde si koncové body vyžadujú pevné uchytenie hrán, poskytuje bezpečné uchytenie posledného panelu v rade, čím zabraňuje bočnému posunu a zachováva integritu zarovnania. Svorka je vybavená upínacím mechanizmom, ktorý zapadne do okraja panelu a rovnomerne rozloží zaťaženie na kontaktnú plochu, aby sa zabránilo koncentrácii napätia alebo poškodeniu okraja. Koncová svorka je vyrobená z nehrdzavejúcej ocele a ponúka odolnosť proti korózii, ktorá je vhodná pre vnútorné aj vonkajšie aplikácie. Konštrukcia obsahuje štrbinové otvory na nastavenie a funkciu pozitívneho uzamknutia, ktorá zabraňuje uvoľneniu pri vibráciách alebo tepelných cykloch. Koncové svorky sú základnými komponentmi odvetrávaných fasádnych systémov, opláštenia proti dažďu a inštalácie kamenných panelov, kde musia byť konce panelov bezpečne ukončené bez viditeľných upevňovacích prvkov na prednej strane.

    ✦
    Koncová svorka Assembly
    Upevnenie ukončenia panelu
    Hlavné výhody
    Zabezpečenie koncovej hrany Špeciálne navrhnuté pre panely na konci cyklu, kde nie je možné použiť štandardné svorky stredného panelu. Poskytuje robustné uchytenie hrán v koncových bodoch.
    Rozloženie zaťaženia Upínací mechanizmus rovnomerne rozdeľuje silu cez okraj panela, čím zabraňuje bodovému zaťaženiu, ktoré by mohlo spôsobiť delamináciu okraja alebo prasknutie.
    Nastaviteľné polohovanie Štrbinové otvory a nastaviteľná čeľusť umožňujú presné polohovanie, aby sa prispôsobili rôznym hrúbkam panelov a stavom hrán.
    Možnosti vizuálnej úpravy Dostupné v leštenej, saténovej alebo práškovej povrchovej úprave pre viditeľné aplikácie, kde je rozhodujúci estetický vzhľad.
    Špecifikácie produktu
    ◈ Hrúbka panelu 6 · 8 · 10 · 12 · 16 · 20 · 25 mm Dostupné vlastné veľkosti
    ◈ Stupeň materiálu AISI 304 · AISI 316L V súlade s normou EN 10088
    ◈ Upínacia sila 2 · 4 · 6 · 8 kN Nastaviteľné pomocou krútiaceho momentu
    ◈ Typ upevnenia Skrutkované · Upínacie · Odpružené Možnosť výberu lokality
    ◈ Povrchová úprava Saténový · Leštený · Práškový lak Dostupné farby RAL
    ◈ Kompatibilita ACM · HPL · Kameň · Kompozit Multi-materiál
    Referenčná nosnosť
    Svorka M6 (6 mm panel)
    2,8 kN
    Svorka M8 (10 mm panel)
    4,5 kN
    Svorka M10 (16 mm panel)
    8,0 kN
    Svorka M10 (316L, 20 mm panel)
    7,5 kN
    Aplikačné scenáre
    ▸ Ukončenie fasádnych panelov na rohoch, hranách a otvoroch budovy
    ▸ Koncové zabezpečenie pre ACM a obkladové systémy z kompozitných panelov
    ▸ Ukončovacie body z kameňa a terakotových dlaždíc vyžadujúce zachovanie hrany
    ▸ Panely s architektonickými prvkami, ktorých koncové upevnenie musí byť skryté
    ▸ Dodatočné aplikácie, kde existujúce konce panelov vyžadujú zabezpečenie
    ◊
    Ukončenie panela
    Aplikácia koncovej svorky
    Inštalačné a inžinierske poznámky
    Príprava okrajov panelov Okraj panela musí byť čistý, štvorcový a bez otrepov. Polomer hrany maximálne 1 mm pre správne uchytenie svorky. Utesnite okraj, ak je vystavený vlhkosti.
    Špecifikácia krútiaceho momentu M6: 8-12 Nm, M8: 18-25 Nm, M10: 30-40 Nm. Použite momentový kľúč. Neuťahujte príliš, aby nedošlo k deformácii okraja panelu.
    Tepelný pohyb Ponechajte 2-3 mm medzeru na koncoch panelov pre tepelnú rozťažnosť. Koncová svorka umožňuje pohyb ±3 mm v rovine panelu.
    Kompatibilita s koróziou Medzi svorkou a hliníkovými panelmi použite nylonový alebo EPDM izolátor. Pre nerezové panely je prijateľný priamy kontakt so zodpovedajúcou triedou.
    Často kladené otázky
    ◈ Aký je rozdiel medzi koncovou svorkou a svorkou stredného panelu?
    Koncová svorka je špeciálne navrhnutá na ukončenie panelov na konci radu alebo na rohoch budov. Poskytuje retenciu hrán bez potreby podpory susedných panelov. Stredové svorky sa používajú pre stredné panely, kde sú podopreté obe strany. Koncové svorky majú zvyčajne inú geometriu s kratšou upínacou čeľusťou a dodatočnými upevňovacími bodmi na manipuláciu so záťažou v koncových bodoch, kde sa sústreďuje tlak vetra a hmotnosť panelu.
    ◈ Ako sa koncová svorka prispôsobí rôznym hrúbkam panelov?
    Koncová svorka je vybavená nastaviteľným čeľusťovým mechanizmom so závitovým alebo pružinovým nastavením, ktoré umožňuje svorke prispôsobiť sa hrúbkam panelu od 6 mm do 25 mm. Pre presné nastavenie je k dispozícii mierka nastavenia hrúbky. Pre panely mimo tohto rozsahu je možné vyrobiť vlastné koncové svorky. Jiangsu Aozheng Metal Products Co., Ltd. poskytuje svorky špecifické pre hrúbku pre projekty s neštandardnými rozmermi panelov.
    ◈ Akú nosnosť poskytuje koncová svorka na zakončeniach panelov?
    Koncová svorka poskytuje upínacie sily od 2 kN do 8 kN v závislosti od veľkosti a materiálu. Pre typické ukončenia fasádnych panelov postačujú svorky M8 s nosnosťou 4-6 kN pre zaťaženie vetrom do 2,5 kPa. Jiangsu Aozheng Metal Products Co., Ltd. poskytuje výpočty zaťaženia špecifické pre projekt na základe veľkosti panelu, výšky budovy a miestnych údajov o rýchlosti vetra. Spoločnosť dodala koncové svorky pre projekty v Spojených štátoch, Nemecku, Austrálii, Kanade a na Strednom východe.
    ◈ Môže byť koncová svorka použitá s plnými aj dutými panelmi?
    áno. Svorka je kompatibilná s plnými panelmi (kameň, HPL) a dutými panelmi (ACM, voštinové). V prípade dutých panelov je upínacia čeľusť navrhnutá tak, aby uchopila pevný okrajový rám alebo hrubé čelné dosky bez rozdrvenia jadra. Pre panely s tenkými čelnými vrstvami je k dispozícii možnosť zosilnenej čeľuste. Jiangsu Aozheng Metal Products Co., Ltd. poskytuje špecifické pokyny pre materiál pre optimálny výber svorky.
    Vyhovuje norme EN 1993-1-8 ◈ ISO 9001:2015 ◈ Špecialista na ukončenie panelov ◈ 2000 ton ročne ◈ Vyvezené do 40 krajín
