Konzola Z z nehrdzavejúcej ocele s kanálom vzpery
Konzola Z z nehrdzavejúcej ocele s kanálom vzpery
Konzola Z z nehrdzavejúcej ocele s kanálom vzpery
Konzola Z z nehrdzavejúcej ocele s kanálom vzpery
Konzola Z z nehrdzavejúcej ocele s kanálom vzpery
Konzola Z z nehrdzavejúcej ocele s kanálom vzpery
Konzola Z z nehrdzavejúcej ocele s kanálom vzpery
Konzola Z z nehrdzavejúcej ocele s kanálom vzpery

Konzola Z z nehrdzavejúcej ocele s kanálom vzpery

● Materiál : nehrdzavejúca oceľ 1.4301 [A2) & 1.4401 [A4] ● Vyššie uvedená tabuľka je pripravená podľa výsledkov testu LGA ● Uvedené zaťaženia sú charakteristické únosné zaťaženia ● Skrutky sa dodávajú samostatne ● Maximálny tlak vetra: 350 N ● Výsledky testov sú k dispozícii pri objednávke
Získajte cenovú ponuku
Predchádzajúce：Inštalácia z nehrdzavejúcej ocele Z inštalácia do stenyĎalej：Z Bracket Marble Upevňovacie klipy pre stenu
  • parameter
  • Kontaktujte nás
  • Systém podpory vzpery

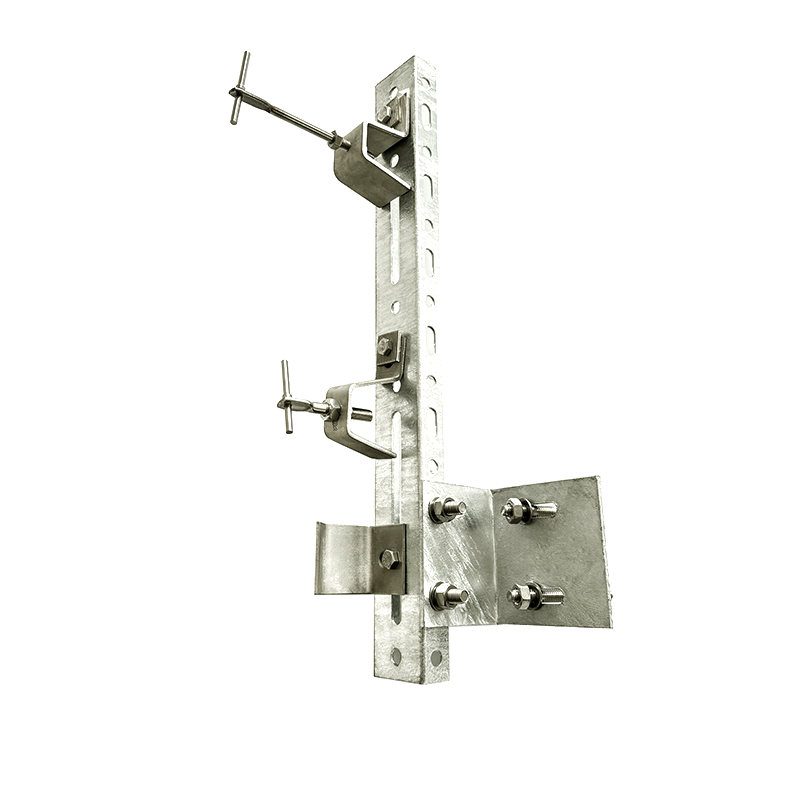

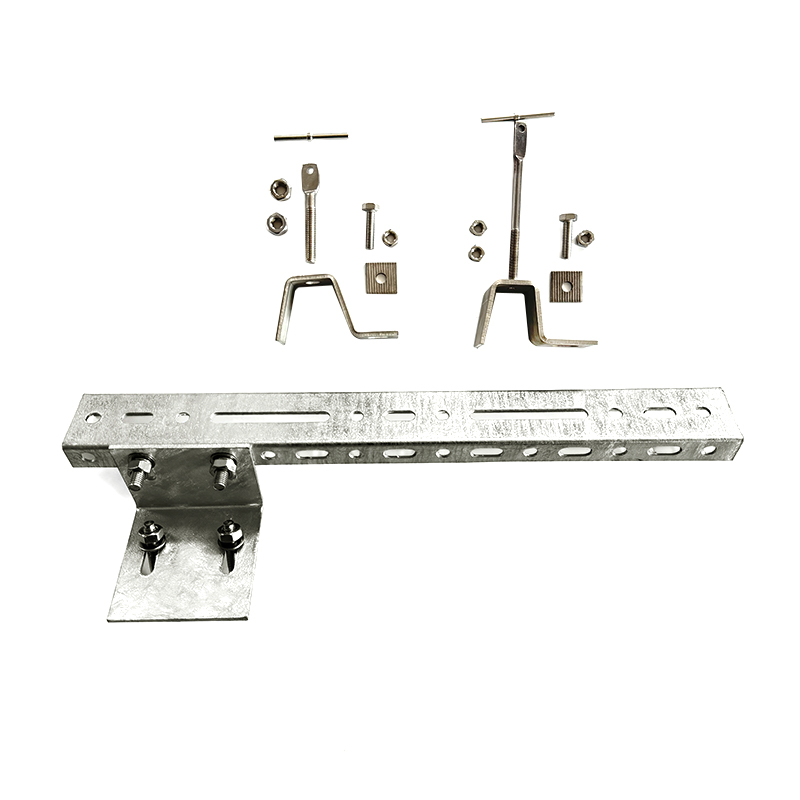

    Z držiak z nehrdzavejúcej ocele
    S kanálom Strut
    Integrovaná zostava | Nevyžaduje sa samostatné upevnenie kanála
    AISI 304/316L
    V súlade s normou EN 10346
    Menovité zaťaženie do 15 kN
    Materiál Nerezová oceľ triedy 304 (1.4301) alebo 316L (1.4404)
    Povrch Morené pasivované / otryskané guľôčkami voliteľné
    Profil kanála vzpery 41 x 41 mm alebo 41 x 21 mm, drážka 14 x 25 mm
    Projekcia konzoly 100 až 400 mm v krokoch po 25 mm

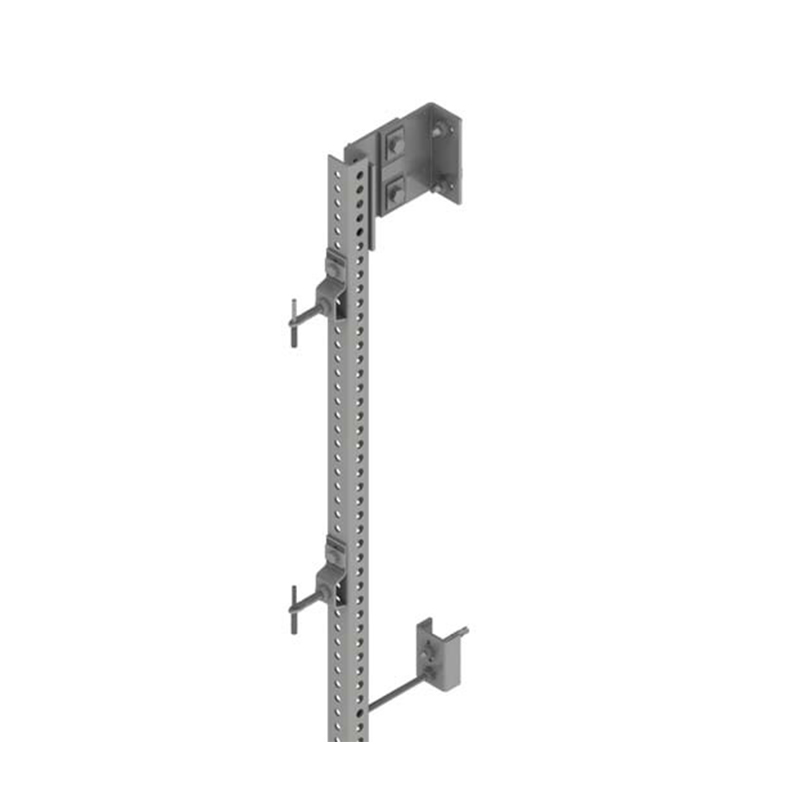

    Z držiak z nehrdzavejúcej ocele With Strut Channel is a pre-assembled support component combining a Z-shaped cantilever bracket and a factory-welded strut channel. The Z geometry provides offset mounting for facade rails, pipe supports, or cable trays while maintaining load transfer through a double-bent profile. The integrally welded strut channel eliminates separate channel-to-bracket connections, reducing assembly hardware and potential corrosion points. Both components are fabricated from identical stainless steel grades to prevent galvanic reaction. The bracket leg features slotted holes for vertical adjustment; the strut channel accepts standard M6 to M12 spring nuts or T-bolts. Typical applications include heavy-duty facade subframes, industrial pipe racks, and mechanical support structures in aggressive environments.

    Metriky výkonnosti
    Odolnosť v ohybe (smer Z)
    12,4 kNm
    Torzná tuhosť
    850 Nm/stupeň
    Axiálna kapacita kanála vzpery
    18,5 kN
    Pevnosť zvaru v šmyku
    22 kN na zvar
    Možnosti konfigurácie
    Typ ZS - krátka noha
    • Hĺbka konzoly: 100-200 mm
    • Vzpera: 41x21 mm
    • Vzor drážky: jeden rad
    • Typické zaťaženie: 8 kN
    Typ ZL - dlhá noha
    • Hĺbka konzoly: 250-400 mm
    • Vzpera: 41x41 mm
    • Vzor štrbiny: dvojradový
    • Typické zaťaženie: 15 kN
    Typ ZW - zváraná stojina
    • Nepretržitý kútový zvar po celej dĺžke
    • Pre dynamické zaťaženie (žeriav / vibrácie)
    • Testované na únavu: 2M cyklov
    • Trieda zaťaženia: vysoká záťaž
    Typ ZP - predmontovaný
    • Obsahuje štyri skrutky s pružinovými maticami
    • Prednastavený krútiaci moment vo výrobe
    • Farebne označená kontrolná značka zvaru
    • Pripravené na priamu inštaláciu
    Špecifikácie výroby
    Parameter Požiadavka Spôsob kontroly
    Proces zvárania MIG/TIG s plnivom 308L Vizuálny penetračný prostriedok na farbenie
    Dĺžka zvarovej nohy Minimálne 4 mm súvislé Zváracie meradlo
    Odstránenie tepelného odtieňa Štetec alebo nakladacia pasta Skúška rozbitia vodou
    Rozmerová tolerancia (zátvorka) ±1,5 mm na 300 mm CMM alebo šablóna
    Priamosť kanála vzpery 2 mm na 1000 mm Rovný okraj
    Charakteristika zaťaženia a priehybu (Typ ZL, 300 mm výčnelok)
    0 kN 0,0 mm
    3 kN 1,2 mm
    6 kN 2,5 mm
    9 kN 3,9 mm
    12 kN 5,2 mm
    Požiadavky na inštaláciu
    Základný materiál
    Betón minimálne C25/30 pre kotevné skrutky. Oceľové konštrukcie: konzola k prírube nosníka s predvŕtanými otvormi pomocou skrutiek M12, minimálne triedy 8,8. Murivo sa neodporúča bez dodatočnej montáže skrutiek.
    Hodnoty krútiaceho momentu
    Kanálové matice: 25 Nm pre M10, 40 Nm pre M12. Konzola k podkladu: 50 Nm pre kotvy M12. Opätovne dotiahnite po 48 hodinách kvôli dotvarovaniu betónu.
    Manažment korózie
    Pre prostredia C5 (námorné, priemyselné) špecifikujte triedu 316L a pridajte bitúmenovú farbu na zvary. Zabráňte priamemu kontaktu s podložkami z uhlíkovej ocele.
    Rozostup a okrajová vzdialenosť
    Minimálna rozteč kotiev 200 mm. Vzdialenosť od okraja betónu: 100 mm pre šmykové zaťaženie, 150 mm pre ťah. V prípade porušenia použite dodatočnú výstuž.
    Aplikačné sektory
    Fasádne inžinierstvo Vertikálne a horizontálne stĺpikové podpery pre terakotové, HPL alebo kovové panely dažďových systémov. Odsadenia Z-držadiel zodpovedajú hrúbke izolácie do 300 mm.
    Priemyselné potrubie Podpera pre potrubia DN50 až DN200, káblové rebríky a vetracie kanály v chemických prevádzkach, úpravniach vody alebo potravinárskych výrobných zón vyžadujúcich nehrdzavejúcu oceľ.
    Dopravná infraštruktúra Podpery na steny tunelov pre káblové žľaby, držiaky osvetlenia a značenie v tuneloch metra, železničných alebo cestných tunelov s vysokou vlhkosťou alebo vystavením posypovej soli.
    Solárna montáž Držiaky PV koľajníc pre montáž na zem alebo na strechu, kde je na zarovnanie modulov potrebná odolnosť proti korózii a nastaviteľnosť.
    Bežné problémy v teréne
    Zmena farby zvaru alebo pruhy hrdze
    Odtieň zvyškového tepla znižuje odolnosť proti korózii. Riešenie: mechanické kefovanie nerezovým kotúčom alebo chemickou moriacou pastou. Pre 316L je potrebná opätovná pasivácia po brúsení zvaru.
    Nesúososť drážky kanála vzpery s otvormi konzoly
    Odchýlka zváracieho prípravku z výroby. Korekcia poľa: zväčšite otvory konzoly na priemer max 14 mm. Neprekračujte odsadenie 2 mm na pripojenie. Vymeňte, ak nesúlad > 3 mm.
    Otáčanie konzoly pri excentrickom zaťažení
    Namiesto jednej kotvy použite dve kotvy na rameno konzoly. Prípadne špecifikujte očko proti rotácii privarené k základnej doske konzoly (výrobný kód -AR).
    Odieranie závitu počas inštalácie matice
    Na závity z nehrdzavejúcej ocele naneste mazivo proti zadretiu (na báze niklu). Počas počiatočného záberu závitu použite momentový kľúč a znížte rýchlosť.
    Štandard označovania K dispozícii je certifikát EN 10204 typ 3.1
    Vysledovateľnosť Laserom vyleptané číslo šarže na páse zátvoriek
    Balenie Drevené prepravky, max 250 kg na prepravku, oddelené vrstvami peny

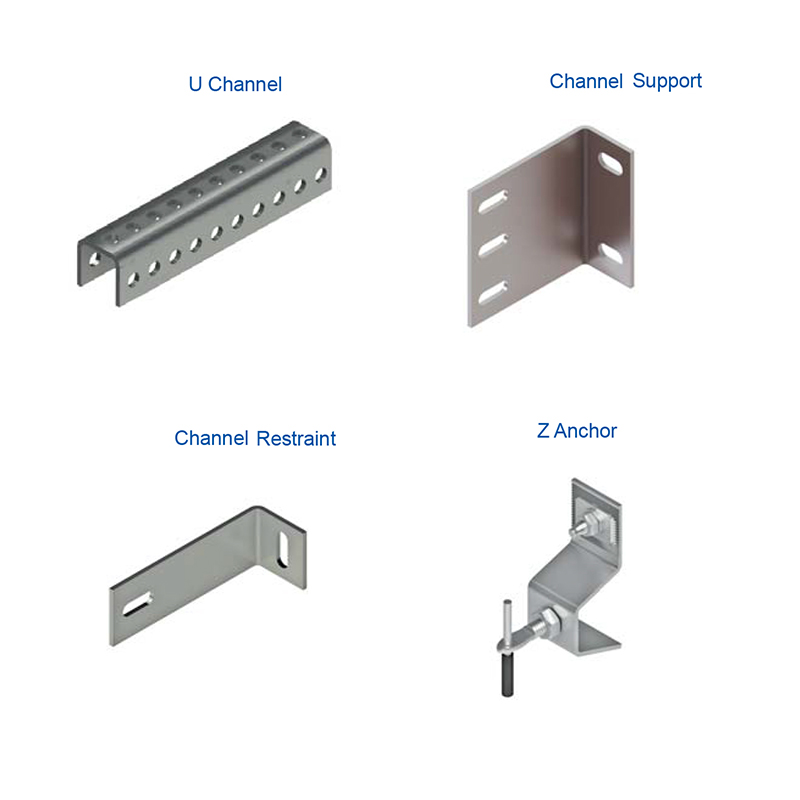

    Kotviace systémy Z sú typom mechanického kotviaceho systému používaného na pripevnenie predmetov k stene alebo inej konštrukcii. Bežne sa používajú v stavebníctve, najmä pri inštalácii obvodových plášťov, obkladových systémov a iných fasádnych prvkov.

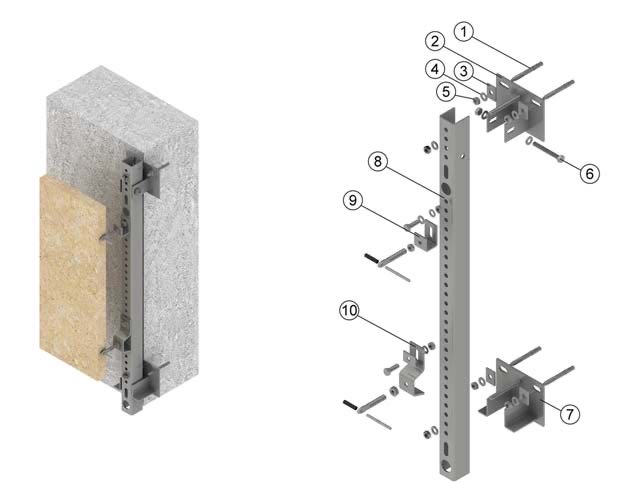

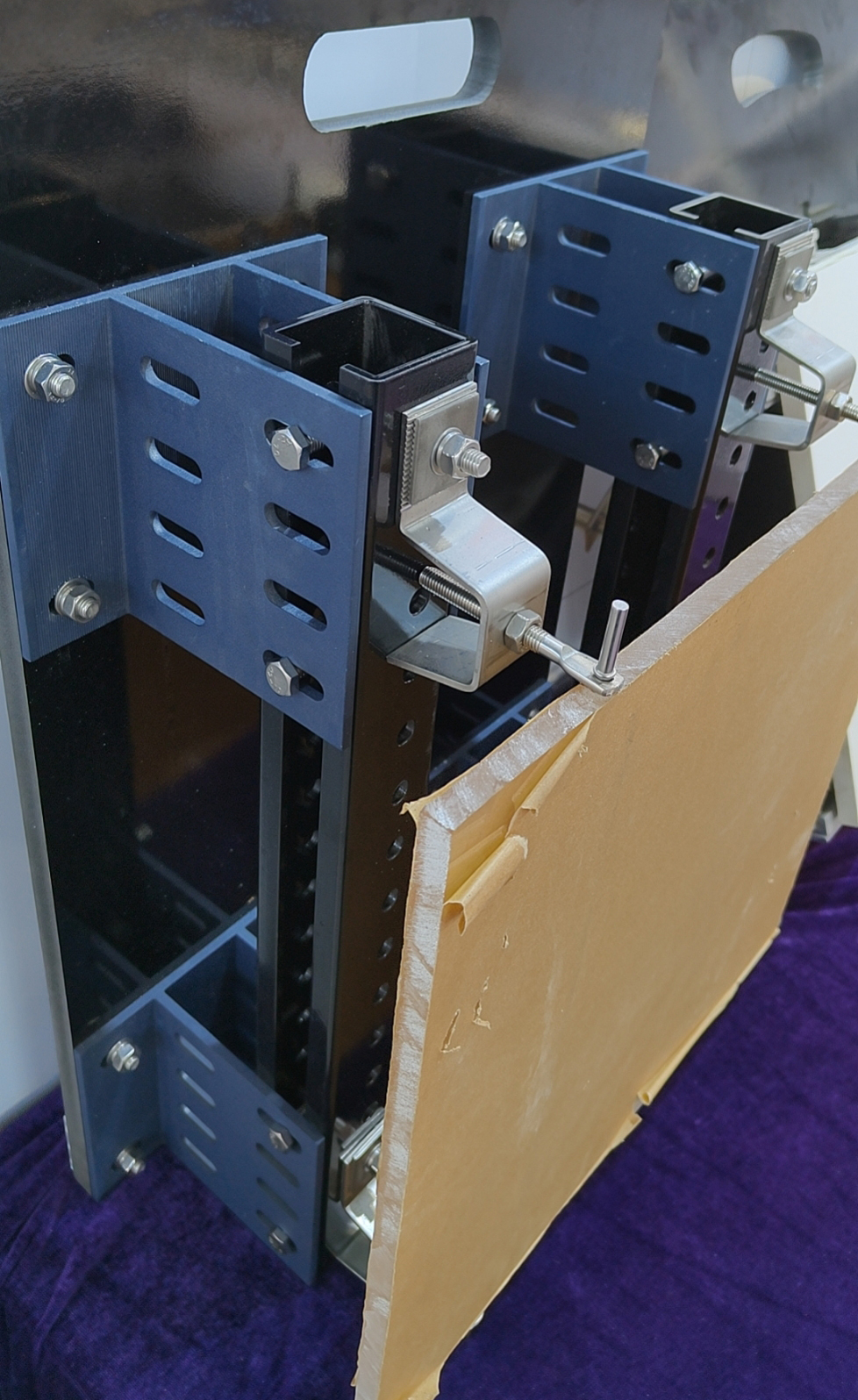

    Upevňovací systém kotvy Z sa skladá zo série kotiev, konzol a konektorov, ktoré spolupracujú a poskytujú bezpečný upevňovací bod pre inštalovaný objekt. Systém zvyčajne obsahuje vertikálne a horizontálne konzoly v tvare Z, ktoré sa navzájom spájajú a vytvárajú stabilné spojenie.

    Proces inštalácie zahŕňa pripevnenie zvislých konzol k stene alebo konštrukcii pomocou vhodných upevňovacích prvkov, ako sú skrutky alebo skrutky. Horizontálne konzoly, ako napríklad panelový alebo obkladový systém, sa potom pripevnia k inštalovanému objektu. Horizontálne konzoly sú navrhnuté tak, aby sa spojili s vertikálnymi konzolami a vytvorili tak bezpečné a spoľahlivé spojenie.

    Kotviace systémy Z ponúkajú niekoľko výhod v stavebných aplikáciách. Poskytujú pevnú a trvanlivú metódu pripevnenia, ktorá odolá zaťaženiu vetrom, seizmickým silám a iným vonkajším silám. Do seba zapadajúci dizajn držiakov zaisťuje stabilitu a zabraňuje posunutiu alebo odlepeniu predmetu od steny.
