Mechanická kotviaca skrutka

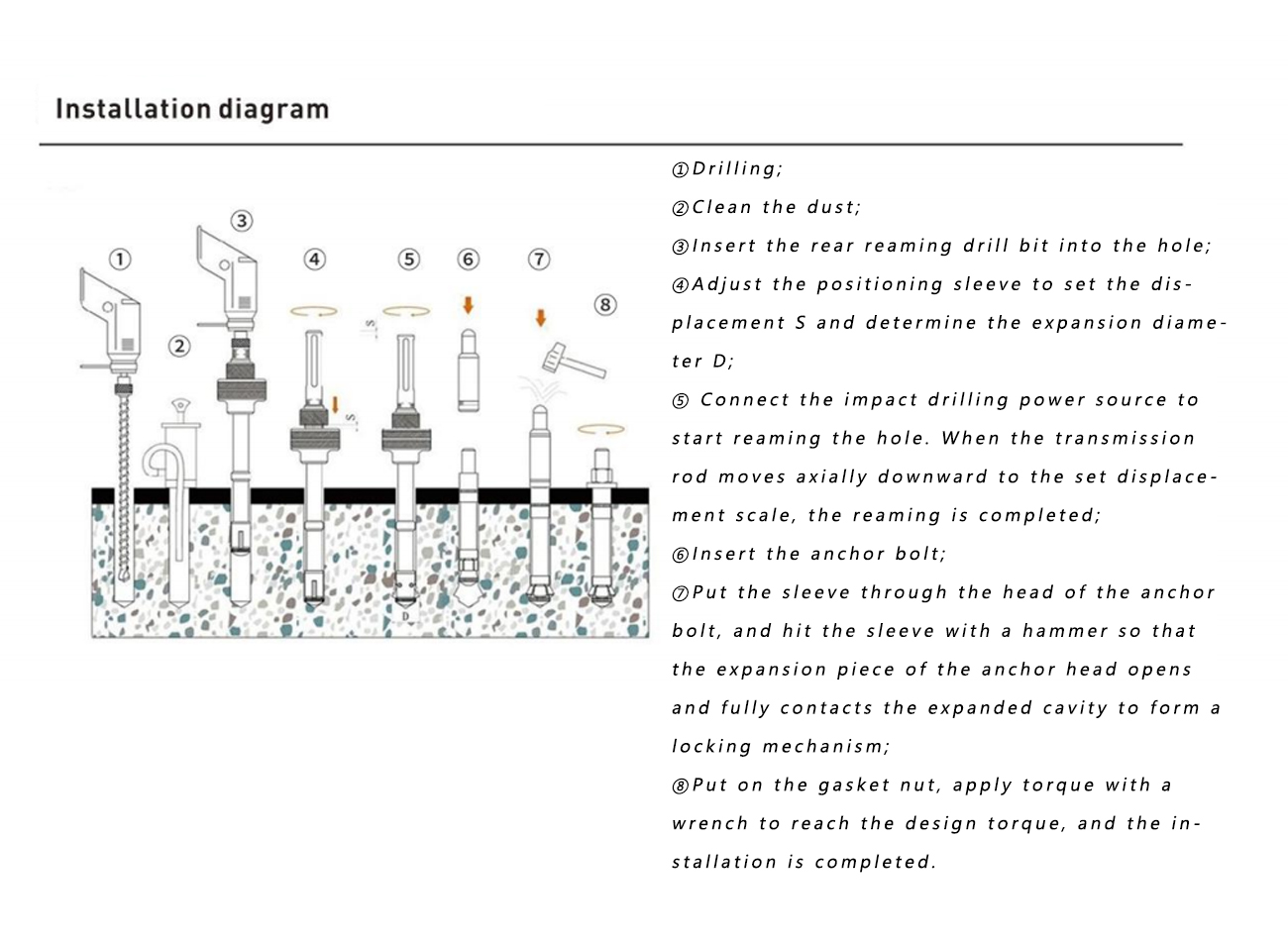

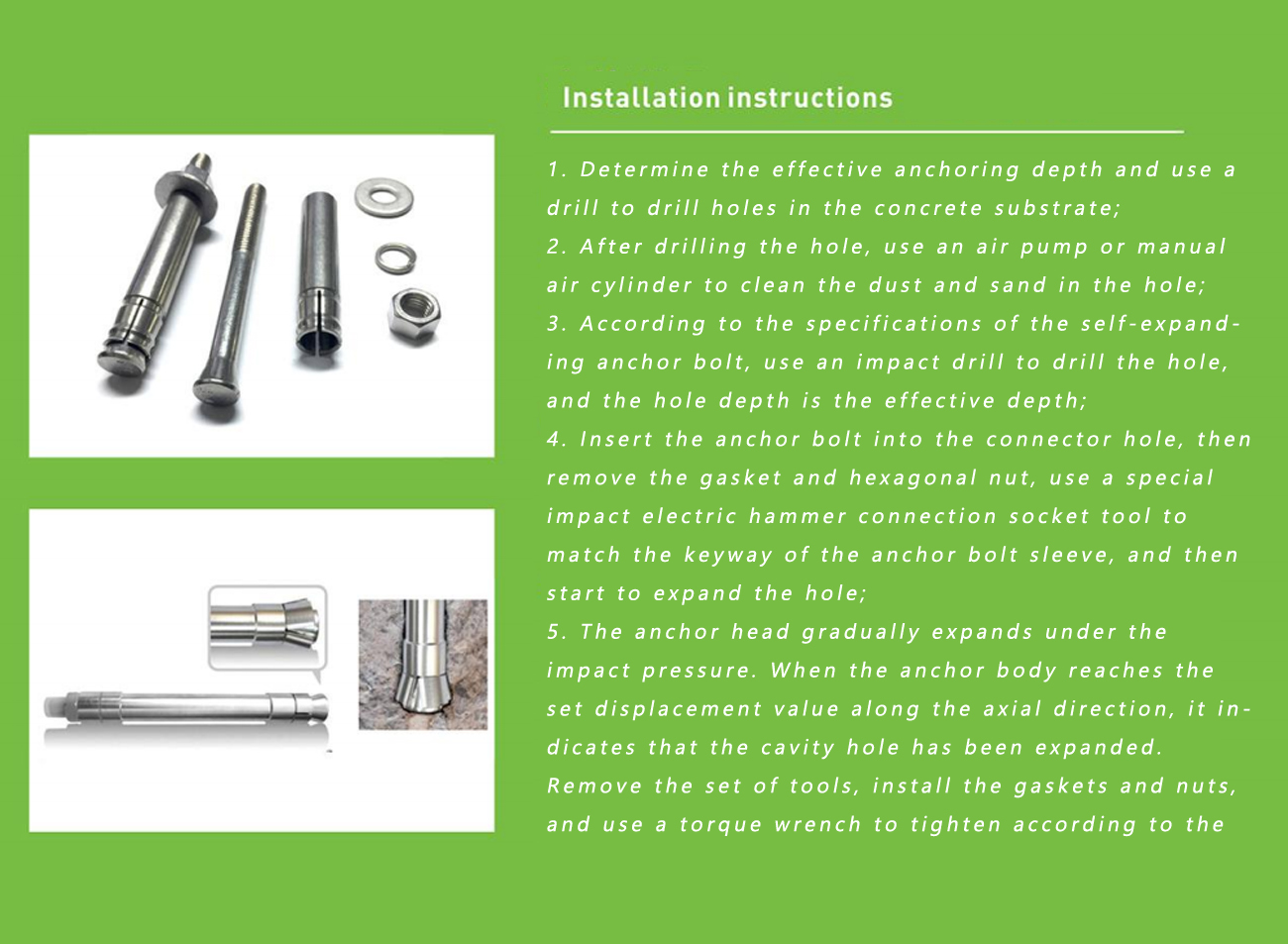

Kónické telo hlavy skrutky sa zhoduje s golierom a tesnenie a matica sú umiestnené tak, aby vytvorili kompletnú kotvu. telo zástrčky; Kotviaca objímka je vybavená vyčnievajúcim klinovým blokom, ktorý pri inštalácii spolupracuje so stenou otvoru a vytvára trecí odpor; Konštrukcia má jednoduchý dizajn a primeranú štruktúru, vhodná na rýchlu a transparentnú inštaláciu. Vhodné pre všetky druhy rúr Cesty, káblové žľaby, ľahké oceľové kýly a iné strešné závesné systémy; Materiál: Skrutka je vyrobená z kvalitnej uhlíkovej ocele a nerezovej ocele česaním za studena a golier je vyrobený z uhlíkovej ocele lisovaním za studena. Pokyny na inštaláciu 1. Určite efektívnu hĺbku kotvenia a pomocou vŕtačky vyvŕtajte otvory do betónového podkladu; 2. Po vyvŕtaní otvoru použite vzduchovú pumpu alebo ručný vzduchový valec na čistenie prachu a piesku v otvore; 3. Podľa špecifikácií samorozpínacej kotviacej skrutky použite na vyvŕtanie otvoru príklepovú vŕtačku a hĺbka otvoru je efektívna hĺbka; 4. Vložte kotviacu skrutku do otvoru konektora, potom odstráňte tesnenie a šesťhrannú maticu, použite špeciálne elektrické kladivo na pripojenie nástrčného nástroja tak, aby zodpovedalo drážke objímky kotvovej skrutky, a potom začnite rozširovať otvor; 5. Hlava kotvy sa pod tlakom nárazu postupne roztiahne. Keď teleso kotvy dosiahne nastavenú hodnotu posunutia v axiálnom smere, znamená to, že dutina bola rozšírená. Odstráňte súpravu náradia, nainštalujte tesnenia a matice a pomocou momentového kľúča dotiahnite podľa konštrukčnej hodnoty. Po dosiahnutí projektovanej hodnoty je inštalácia dokončená. Schéma inštalácie ①Vŕtanie; ②Vyčistite prach; ③Zasuňte zadný vystružovací vrták do otvoru; ④Upravte polohovaciu objímku tak, aby ste nastavili posunutie S a určte expanzný priemer D; ⑤ Pripojte zdroj energie na vŕtanie s príklepom, aby ste mohli začať vystružovať otvor. Keď sa prevodová tyč pohybuje axiálne nadol na nastavenú stupnicu posunutia, vystružovanie je dokončené; ⑥ Vložte kotviacu skrutku; ⑦Prevlečte objímku cez hlavu kotvovej skrutky a udrite do objímky kladivom tak, aby sa expanzná časť hlavice kotvy otvorila a úplne sa dotkla rozšírenej dutiny, čím sa vytvorí uzamykací mechanizmus; ⑧Nasaďte tesniacu maticu, použite krútiaci moment pomocou kľúča, aby ste dosiahli konštrukčný krútiaci moment a inštalácia je dokončená.

Získajte cenovú ponuku

Mechanické kotviace kovanie

Mechanická kotviaca skrutka

Expanzná mechanická kotva do betónu a plného muriva | Nastavenie riadené krútiacim momentom

Uhlíková oceľ / nehrdzavejúca oceľ M6 až M24 Betón a masívne murivo

Prehľad produktov

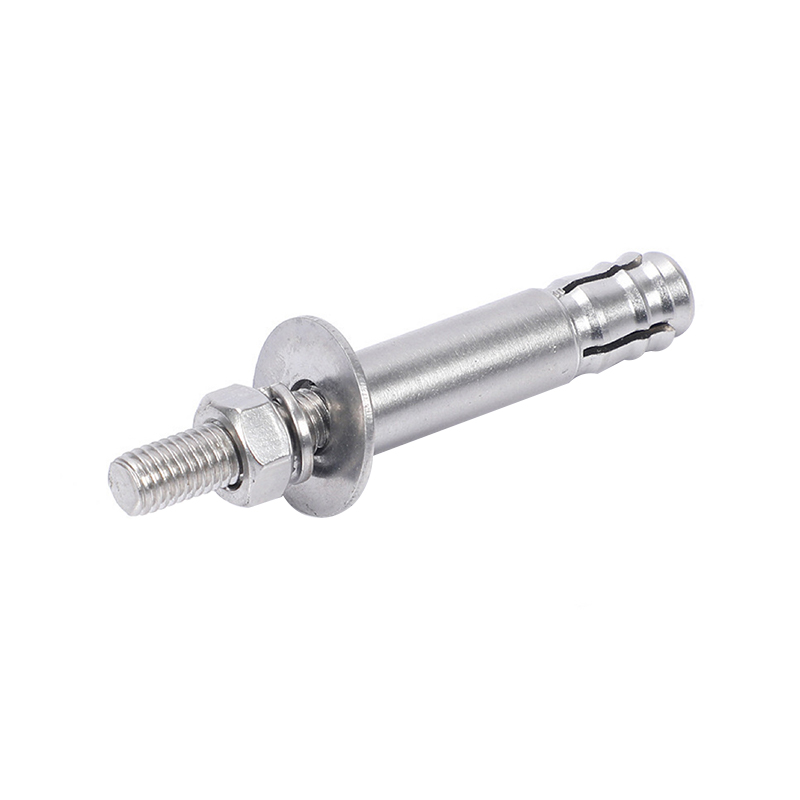

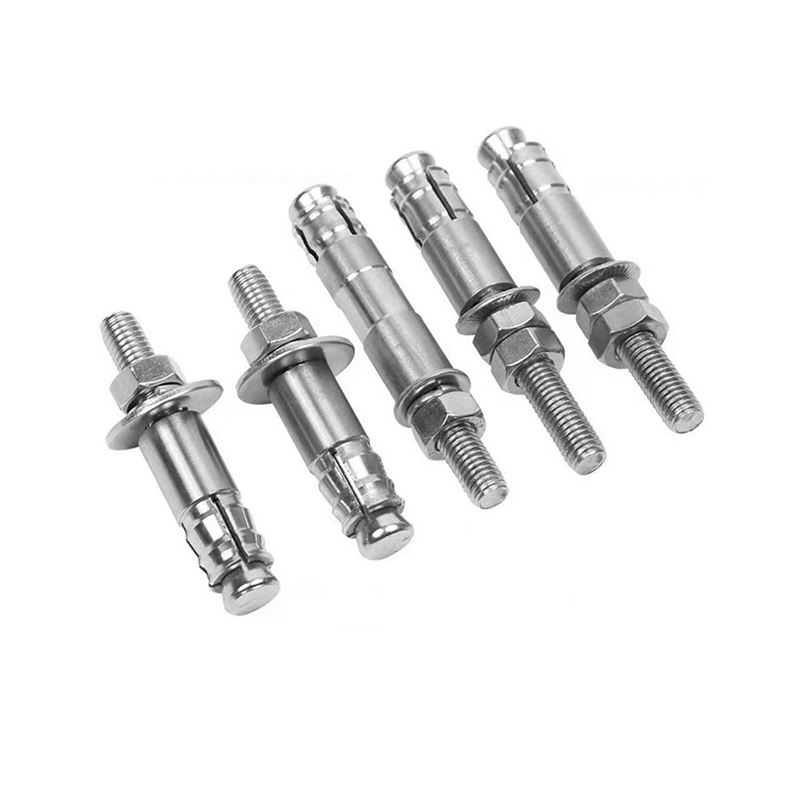

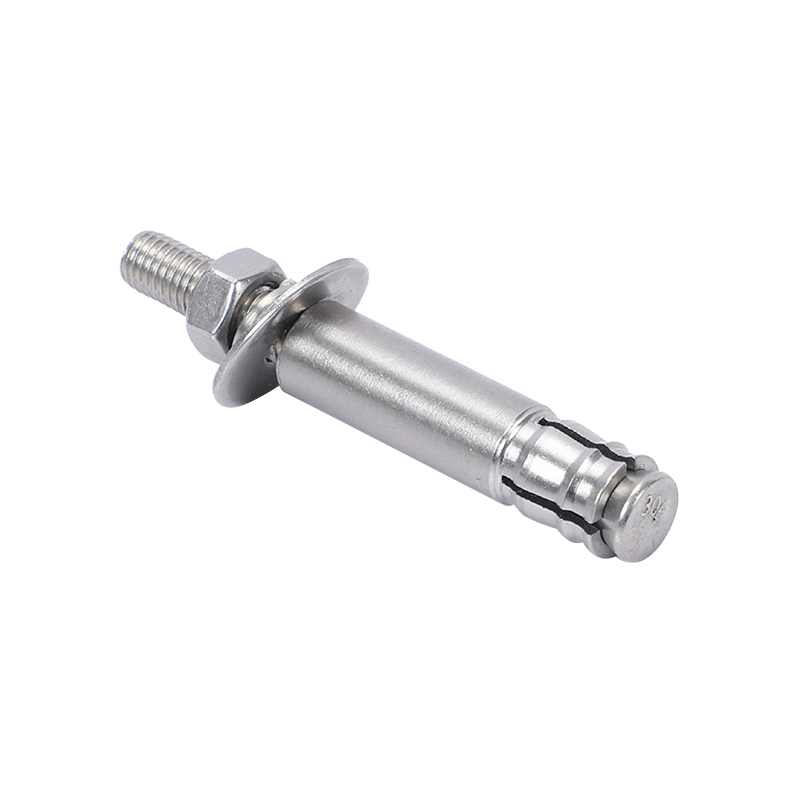

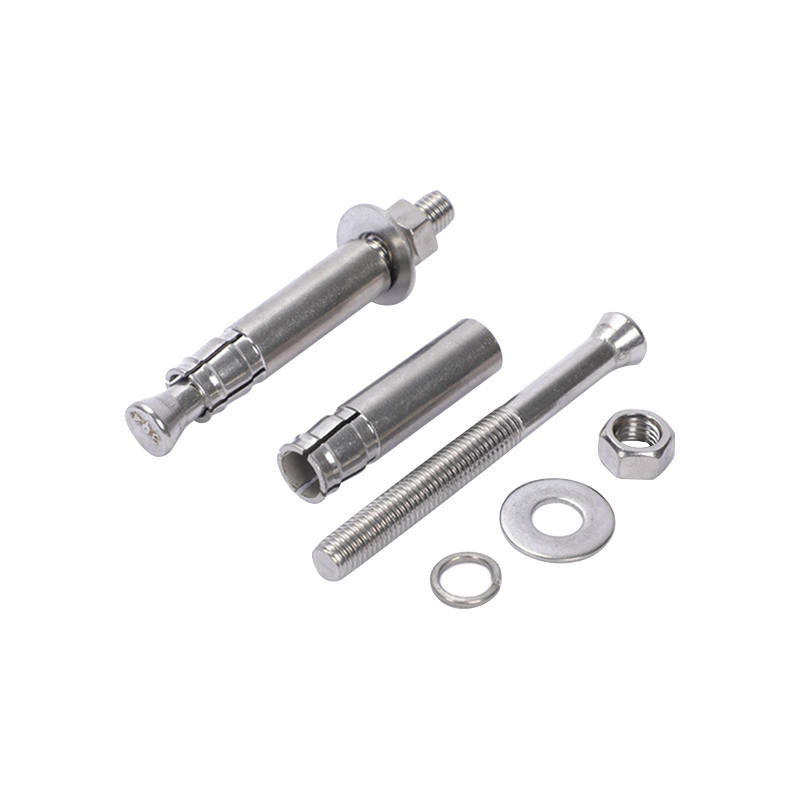

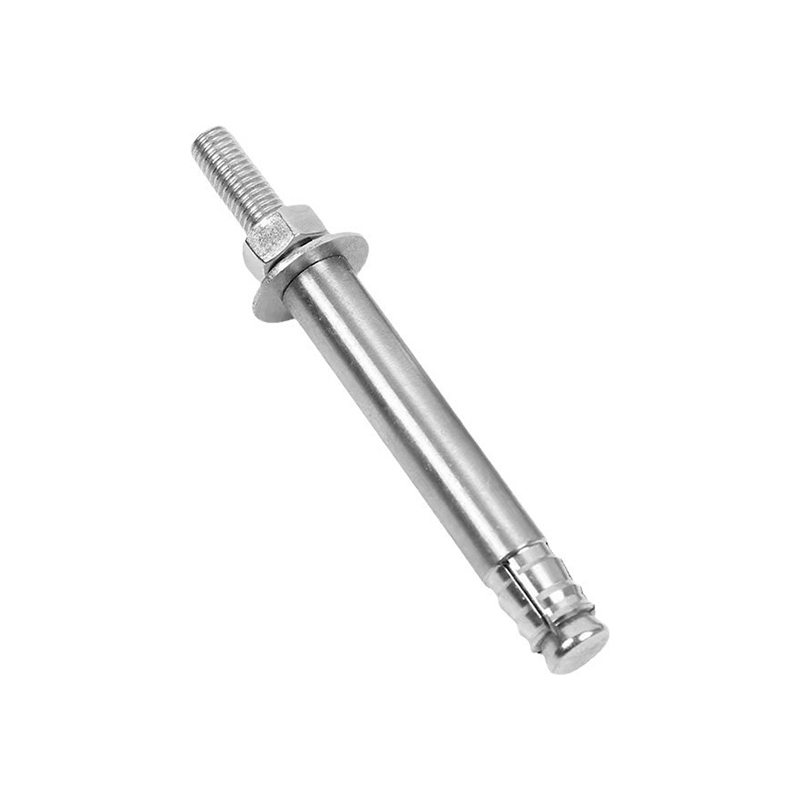

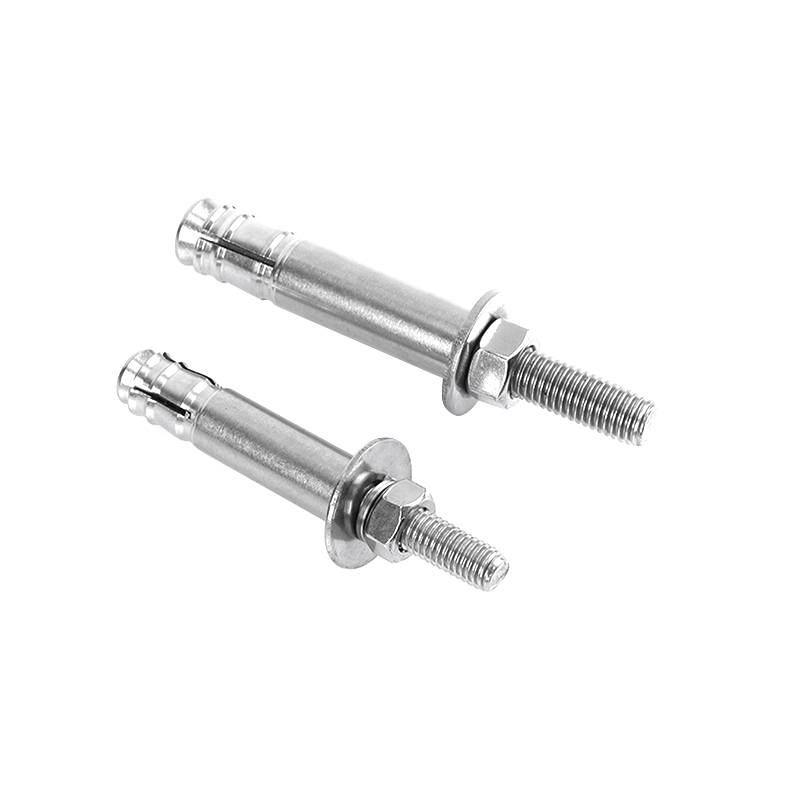

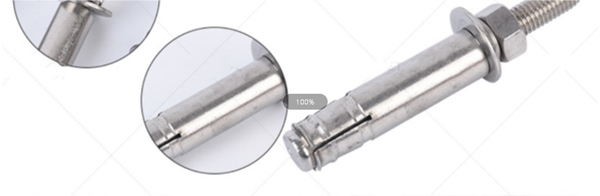

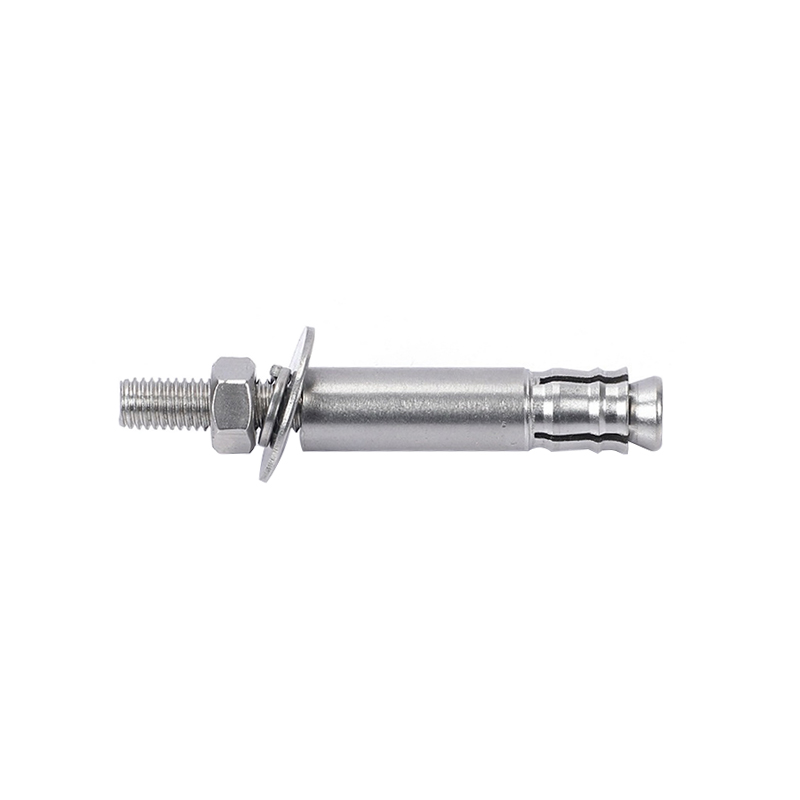

Mechanická kotviaca skrutka je kotva expanzného typu, ktorá vytvára prídržnú kapacitu prostredníctvom zaklinovania riadeného krútiacim momentom vo vnútri predvŕtaného otvoru. Kotva sa skladá zo závitového čapu alebo svorníka, rozpínacieho puzdra alebo príchytky a kužeľa na zapustenom konci. Keď je matica alebo hlava skrutky utiahnutá predpísaným krútiacim momentom, kužeľ sa vtiahne do dilatačného prvku, pritlačí ho k stene otvoru a vytvorí mechanické spojenie. Tento dizajn je vhodný pre pevné betónové a pevné murované podklady a poskytuje okamžitú zaťažiteľnosť bez doby vytvrdzovania lepidla. Dostupné v uhlíkovej oceli so zinkom alebo žiarovo pozinkovaným povrchom a v triedach nehrdzavejúcej ocele pre exponované alebo vlhké podmienky. Priemery skrutiek sa pohybujú od M6 do M24, pričom dĺžka kotvy sa volí podľa hĺbky kotvenia a hrúbky upevnenia. Mechanické kotvy sa bežne používajú na fasádne konzoly, konštrukčné spojenia, upevnenie zariadení a dočasné práce. Výroba je podporovaná vlastnými tímami na výrobu foriem a nástrojov, čo umožňuje vývoj podľa zákazníckych výkresov alebo vzoriek s overením pomocou laboratória spoločnosti a moderných testovacích zariadení.

Typ Mechanická rozperná kotva

Nastavenie Riadený krútiacim momentom

Substrát Betón, pevné murivo

Rozsah priemerov M6 až M24

Prispôsobenie Výkresy alebo vzorky akceptované

Hlavné výhody

Okamžitá nosnosť Mechanické blokovanie vyvinie prídržnú silu ihneď po aplikácii krútiaceho momentu bez doby vytvrdzovania lepidla pred zaťažením.

Inštalácia overiteľná krútiacim momentom Nastavenie torque can be checked after installation, providing a direct indicator of correct anchor engagement for inspection records.

Odnímateľné upevnenie Čap alebo svorník možno vyložiť a odstrániť tam, kde je potrebné dočasné upevnenie alebo neskoršie nastavenie, na rozdiel od zalievacích systémov.

Materiálové možnosti expozície Pozinkovaná a žiarovo pozinkovaná uhlíková oceľ pokrývajú štandardné podmienky, zatiaľ čo nehrdzavejúce triedy sú vhodné pre vlhké, pobrežné alebo architektonické aplikácie.

Podpora vývoja na mieru Produkty môžu byť vyvinuté a vyrobené podľa zákazníckych výkresov alebo vzoriek, pričom tímy foriem a nástrojov pokrývajú rôzne tvary, veľkosti a materiálové špecifikácie.

Vlastná výroba Všetky produkty sú vyrábané vo vlastnej réžii, čo umožňuje priamu tvorbu cien a plánovanie výroby, s ročnou kapacitou presahujúcou 2000 ton a produkty spĺňajúce medzinárodné štandardy.

Vlastnosti produktu

Typ kotvy Mechanická rozperná kotva Klinový alebo klipový mechanizmus

Veľkosti závitov M6, M8, M10, M12, M16, M20, M24 Vlastné veľkosti na vyžiadanie

Materiál Uhlíková oceľ, AISI 304, AISI 316L Podľa triedy expozície

Povrchová úprava Pozinkované, žiarovo pozinkované, pasivované Hrúbka povlaku sa líši

Substrát Masívny betón a masívne murivo Nie pre dutý blok

Spôsob nastavenia Momentový kľúč alebo rázový uťahovák Podľa špecifikácie kotvy

Overenie kvality Vlastné laboratórne a testovacie zariadenia Rozmerové a mechanické kontroly

Normy Produkty spĺňajú medzinárodné normy Dokumentácia na vyžiadanie

Aplikačné scenáre

01 Kotvenie fasádnej konzoly a pomocného rámu do betónu

02 Konštrukčné oceľové spojovacie základové dosky

03 Upevnenie mechanických zariadení a strojov

04 Podpery rúr, káblové žľaby a závesy na potrubia

05 Dočasné práce a zariadenia staveniska vyžadujúce odstránenie

06 Ukotvenie zábradlia a stĺpika zábradlia

Inštalačné a projektové poznámky

Priemer a hĺbka otvoru Vŕtajte do priemeru a hĺbky špecifikovanej pre veľkosť kotvy. Hĺbka otvoru by mala presahovať hĺbku kotvenia, aby bolo možné kotvu v prípade potreby usadiť pod povrchom.

Čistenie dier Prach z vŕtania odstráňte kefou a pred nastavením ho vyfúkajte. Zvyškový prach znižuje trenie a môže znížiť dosiahnutú nosnosť.

Aplikácia krútiaceho momentu Utiahnite na predpísaný krútiaci moment pomocou kalibrovaného kľúča. Nedostatočné utiahnutie obmedzuje expanziu; prílišné utiahnutie môže poškodiť závit alebo podklad.

Hrany a limity medzier Rešpektujte minimálnu vzdialenosť od okraja a vzdialenosť kotiev od podkladu. Znížená vzdialenosť od okraja znižuje kapacitu a mala by byť prehodnotená v konštrukčnom výpočte.

Vlastné veľkosti a triedy Neštandardné dĺžky, priemery alebo triedy materiálu môžu byť vyvinuté z výkresov alebo vzoriek. Nástrojárske tímy kontrolujú geometriu a overovanie sa vykonáva v internom laboratóriu.

Dodávka a dokumentácia Všetky produkty sú vyrábané vlastnou výrobou, čo umožňuje priamu tvorbu cien a stabilné plánovanie. Ročná kapacita presahuje 2 000 ton a produkty sú vyrábané podľa medzinárodných noriem s dokumentáciou dostupnou na požiadanie.

Často kladené otázky

Ako sa líši mechanická kotva od chemickej kotvy?

Mechanická kotva rozvíja kapacitu prostredníctvom fyzickej expanzie proti stene otvoru, pričom zaťaženie je dostupné ihneď po utiahnutí. Chemická kotva sa spolieha na lepenie, ktoré si vyžaduje čas vytvrdzovania a je citlivé na čistotu otvoru a teplotu. Mechanické kotvy sú vhodné pre pevné podklady, zatiaľ čo chemické kotvy sú často uprednostňované pre dutý alebo prasknutý betón a pre vzdialenosti od okraja.

Aké podmienky podkladu sú vhodné pre mechanické kotviace skrutky?

Mechanické kotvy sú určené do plného betónu a plného muriva. Neodporúčajú sa pre duté tvárnice, ľahký pórobetón alebo drobivé podklady, kde expanzia nemôže vytvoriť spoľahlivé spojenie. Pre tieto podmienky by sa mali zvážiť chemické kotvy alebo riešenia cez skrutky.

Kedy by mala byť špecifikovaná nehrdzavejúca oceľ namiesto pozinkovanej uhlíkovej ocele?

Nehrdzavejúca oceľ je určená pre pobrežné a morské prostredie, oblasti s rozmrazovacími soľami, vlhké vnútorné priestory a architektonické aplikácie, kde sú produkty zafarbenia alebo korózie neprijateľné. Pozinkované a žiarovo pozinkované uhlíkové ocele sú vo všeobecnosti vhodné pre vnútrozemské a chránené podmienky.

Je možné vyrobiť neštandardné veľkosti alebo materiály kotiev?

áno. Produkty môžu byť vyvinuté a vyrobené podľa zákazníckych výkresov alebo vzoriek. Priemer, dĺžka, špecifikácia závitu, expanzná geometria a trieda materiálu sa dajú upraviť, pričom interné tímy na výrobu foriem a nástrojov podporujú požadovanú konfiguráciu. Všetky produkty sú vyrábané vlastnou výrobou a overovanie využíva laboratórne a pokročilé testovacie zariadenia spoločnosti.

Ako sa overuje kvalita kotvy pred dodaním?

Presnosť závitu, rozmery, geometria dilatačných prvkov a povrchová úprava alebo stav materiálu sa kontroluje vo vlastnom laboratóriu. Produkty sú vyrábané v súlade s medzinárodnými normami a ročná výrobná kapacita presahuje 2 000 ton na podporu projektových plánov a opakovaných objednávok.

Zákazkový vývoj z výkresov alebo vzoriek | Vlastné laboratórium | Vlastná výroba | Medzinárodné normy | ročná kapacita 2000 ton

Článok č.	Veľkosť	Vrt	Hĺbka kotvenia	Efektívny prípravok (mm)	Optimálna nosnosť kg
1001	M8 x 40/65	12	40	15	1150
1002	M8 x 50/80	12	50	15
1003	M8 x 60/100	12	60	20
1004	M10 x 50/80	14	50	15	1650
1005	M10 x 60/100	14	60	20
1006	M10 x 80/120	14	80	25
1007	M12 x 80/130	18	80	25	2500
1008	M12 x 100/150	18	100	30
1009	M12 X 110/170	18	110	40
1010	M14 x 100/150	20	100	30	3200
1011	MI4 X 120/180	20	120	40	3200
1012	M16 x 100/155	22	100	30	4300
1013	M16 X 120/185	22	120	40
1014	M16 X 140/215	22	140	50
1015	M18 X 120/180	24	120	40	5500
1016	M18 x 140/200	24	140	50	5500
1017	M20 x 150/210	28	150	30	6500
1018	M20 x 170/240	28	170	40
1019	M20 x 180/260	28	180	50
1020	M24 x 200/300	32	200	50	8500
1021	M24 x 200/320	32	200	70
1022	M24 x 200/350	32	200	100
1023	M30 x 200/300	42	200	50	1150
1024	M30 x 200/350	42	200	100
1025	M30 x 200/400	42	200	150

Model	Priemer skrutky	Priemer kotevnej skrutky	Inštalácia	Dĺžka kotviacej skrutky	Dĺžka kotviacej skrutky	Hĺbka vŕtania	Šmyková sila	Rezná sila
M8 x 50	8	8	10	50	8	35	7.19	7.32
M8 x 60	8	8	15	60	8	45
M8 x 70	8	8	15	70	8	55
M8 x 80	10	10	20	80	10	60	11.83	8.29
M8 x 100	10	10	30	100	10	80
M12 x 100	12	12	25	100	12	80	18.63	15.3
M12 X110	12	12	30	110	12	90
M16 X150	16	16	30	150	16	125	32.8	23.5
M16 x 200	16	16	35	200	16	160
M20 x 200	20	20	35	200	20	160	45.6	34.6
