Podrezaná kotva pre prírodné kamenné dosky

Podrezaná kotva pre prírodné kamenné dosky - spoľahlivé riešenia montáže fasád

Táto stránka poskytuje podrobné špecifikácie pre náš systém Undercut Anchor, profesionálne riešenie pre bezpečnú a skrytú inštaláciu fasádnych panelov z prírodného kameňa. Tento systém je navrhnutý tak, aby spĺňal prísne požiadavky moderného architektonického dizajnu a ponúka odolnú a esteticky príjemnú povrchovú úpravu pre rôzne stavebné projekty.

Vlastnosti produktu a technické výhody

• Skrytá inštalácia: Podrezaný dizajn umožňuje úplne skrytý upevňovací systém, ktorý zachováva estetickú integritu fasády z prírodného kameňa. Toto je kľúčová funkcia pre projekty vyžadujúce čistý a bezproblémový vzhľad.
• Vysoká nosnosť: Tieto kotvy, skonštruované pre vynikajúcu odolnosť proti vytiahnutiu, poskytujú výnimočnú bezpečnosť a stabilitu pre ťažké kamenné obkladové panely. Nosnosť je kritickým faktorom pre fasádne inžinierstvo a bezpečnosť.
• Nastaviteľná montáž: Náš systém obsahuje komponenty pre trojrozmernú nastaviteľnosť, umožňujúce presné zarovnanie a vyrovnanie kamenných dosiek počas inštalácie. Táto vlastnosť zjednodušuje proces výstavby a zaisťuje dokonalé zarovnanie fasády.
• Odolnosť proti korózii: Kotvy vyrobené z vysokokvalitnej nehrdzavejúcej ocele (A2/A4) ponúkajú vynikajúcu odolnosť voči environmentálnym faktorom vrátane vlhkosti a korozívnych činidiel. To zaisťuje dlhodobú trvanlivosť a je nevyhnutné pre vonkajšie obkladové systémy stien .

Popis produktu

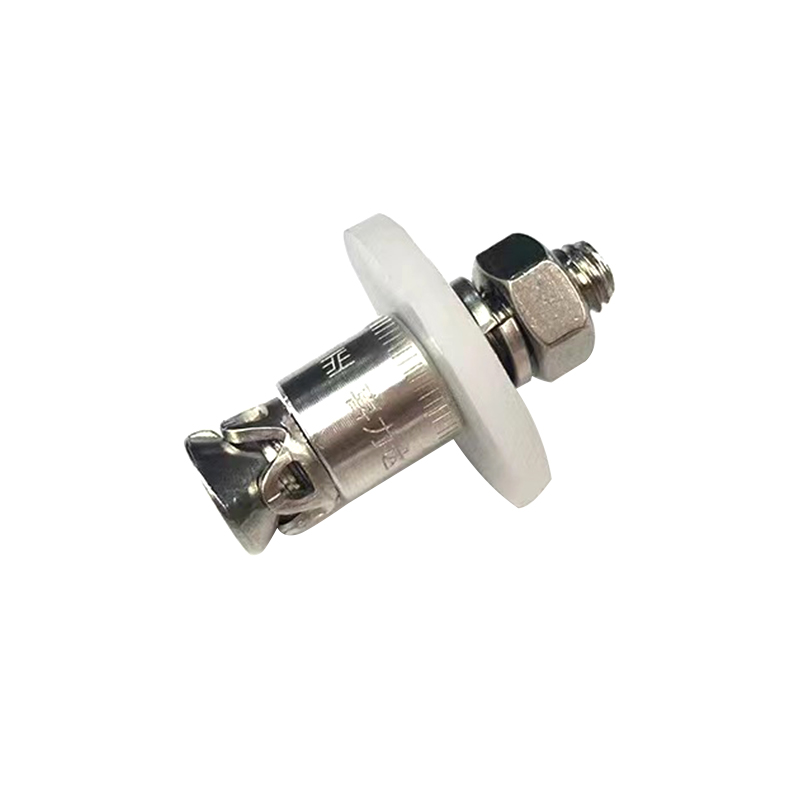

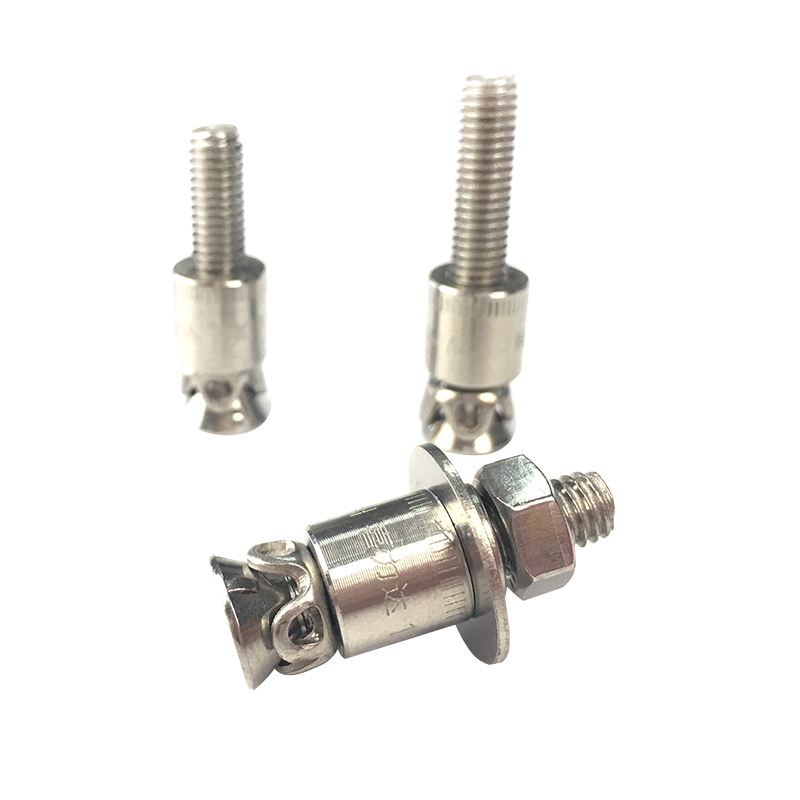

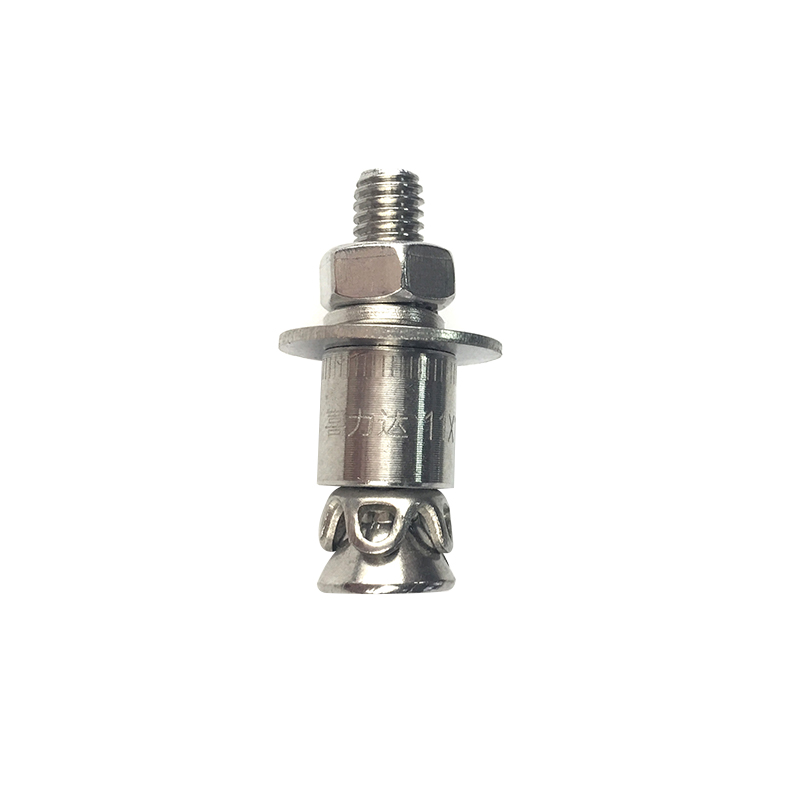

Systém Undercut Anchor je špecializovaná mechanická kotva špeciálne navrhnutá na bezpečné a beznapäťové pripevnenie dosiek z prírodného kameňa k nosnej spodnej konštrukcii. Tento systém funguje na princípe podrezaného vrtného otvoru, ktorý vytvára blokovacie spojenie v kamennom paneli. Táto metóda poskytuje spoľahlivé, nerozťahovacie a beznapäťové pripevnenie, ktoré je kľúčové pre zabránenie vzniku trhlín v kameni. Toto riešenie je široko využívané v architektonických fasádnych projektoch, kde skryté systémy upevnenia fasády sú predpokladom dizajnu.

Naše podrezané kotvy, vyrobené podľa prísnych priemyselných noriem, prechádzajú prísnou kontrolou kvality, aby sa zabezpečil konzistentný výkon. Použitie prémiovej nehrdzavejúcej ocele v kombinácii s presným inžinierstvom zaručuje produkt, ktorý spĺňa medzinárodné štaardy pre bezpečnosť fasád a dlhú životnosť. Tento produkt je ideálny pre profesionálnych inštalatérov, ktorí hľadajú spoľahlivé mramorové obkladové kotvy a upevnenia žulových panelov .

Technické špecifikácie

Aplikačné polia

Tento produkt je navrhnutý na použitie v rôznych priemyselných a architektonických scenároch, vrátane, ale nie výlučne

• Vonkajšie fasádne systémy: Ideálne na zabezpečenie fasád z prírodného kameňa na výškových a komerčných budovách. To zahŕňa travertínová fasádna inštalácia a inštalácia vápencového obkladu .
• Vnútorné obloženie stien: Vhodné na montáž ťažkých kamenných panelov do vnútorných priestorov, ako sú haly a showroomy, kde sa požaduje sofistikovaná, bezšvíková povrchová úprava.
• Architektonické retrofity: Používa sa pri renovácii existujúcich budov na modernizáciu fasády novými kamennými obkladovými panelmi.

FAQ

Ako sa líšia podrezané kotvy od tradičných kamenných obkladových kotiev?

Podrezané kotvy vytvárajú mechanické blokovanie roztiahnutím do vopred vyvŕtaného kužeľového otvoru v kameni, čím poskytujú bezpečné, nerozpínavé spojenie, ktoré je nezávislé od pevnosti kameňa v ťahu. Naproti tomu mnohé tradičné kotvy sa spoliehajú na rozširujúce sa trecie uloženie, ktoré môže spôsobiť namáhanie kameňa a zvýšiť riziko prasknutia. Metóda podrezania je vysoko účinná na skryté upevnenie a vynikajúce rozloženie zaťaženia, vďaka čomu je preferovanou voľbou pre špičkové fasádne systémy z prírodného kameňa .

Aké druhy prírodného kameňa sú kompatibilné s týmto systémom?

Náš systém Undercut Anchor je navrhnutý pre kompatibilitu so širokou škálou hustých, tvrdých materiálov z prírodného kameňa, vrátane žuly, mramoru, travertínu a vápenca. Výber vhodnej veľkosti kotvy a techniky inštalácie závisí od vlastností a hrúbky konkrétneho kameňa. Odporúčame nahliadnuť do technického údajového listu a vykonať predbežné vyťahovacie testy, aby ste zabezpečili optimálny výkon pre váš konkrétny typ kameňa.

Aká je typická nosnosť podrezanej kotvy?

Nosnosť je určená niekoľkými faktormi, vrátane veľkosti kotvy, typu a hrúbky dosky z prírodného kameňa a kvality inštalácie. Napríklad väčšia kotva poskytne vyššiu kapacitu. Náš list technických špecifikácií poskytuje podrobné hodnoty pevnosti v ťahu a šmyku pre každú veľkosť kotvy za štandardných podmienok. Tieto kotvy sú špeciálne navrhnuté tak, aby spĺňali prísne bezpečnostné požiadavky systémy upevnenia vonkajšieho obloženia a building codes.

Výhody inštalácie s podrezanými kotvami

1. dvojnásobok medznej nosnosti (min)

2. kotva môže byť umiestnená kdekoľvek na povrchu

3. The panel je možné staticky optimalizovať

4. dolné ohybové momenty panelov

5. vyššie bezpečnostné faktory

6. žiadne viditeľné upevňovacie prvky (v spoji)

Vzhľadom na výrobnú metódu používanú na výrobu panelov z prírodného kameňa (vstupná píla) sú tolerancie hrúbky niekoľkých milimetrov normálne. Upevnenie stojana však môže vyrovnať rôzne hrúbky panelov.

Použitie zasúvacej kotvy na upevnenie v stoji ponúka riešenie na vyrovnanie týchto tolerancií hrúbky. Konštantná zostávajúca hrúbka steny (RWD) (rozmer od spodnej časti vŕtaného otvoru k povrchu panelu)

a konštantná celková dĺžka kotvy poskytuje určitú vzdialenosť. Rôzne hrúbky panelov na

rôzne šírky medzier v zadnej časti panelu medzi rozpernou maticou a zadnou časťou panelu.

Uvedené hrúbky upevnenia sú založené na použití samosvornej matice podľa DIN 985, hladkej podložky podľa DIN125 a požadovaného výstupku závitu. Oba komponenty nie sú dodávané s kotvou, ale môžu byť objednané ako doplnkové.

Ak sa nepoužívajú žiadne samosvorné matice, je potrebné iné vhodné zariadenie na zaistenie matíc. Rôzne hrúbky upevnenia možno vypočítať v každom jednotlivom prípade z dĺžky skrutky kotvy.

Uvedená minimálna hrúbka panelu je založená na spôsobe inštalácie alebo type kotvy. Vnútroštátne predpisy sú vždy rozhodujúce a musia sa dodržiavať.
