Ako zvoliť primeranú veľkosť a nosnosť kapacity obliekania z nehrdzavejúcej ocele podľa rôznych stavebných štruktúr a obkladových materiálov?

Pri navrhovaní Oblečenie nehrdzavejúcej ocele , Výber vhodnej veľkosti a kapacity nosenia si vyžaduje komplexné zváženie viacerých faktorov, ako sú charakteristiky štruktúry budovy, vlastnosti obliečkových materiálov a prostredie použitia. Nasledujú podrobné nápady a kroky dizajnu:

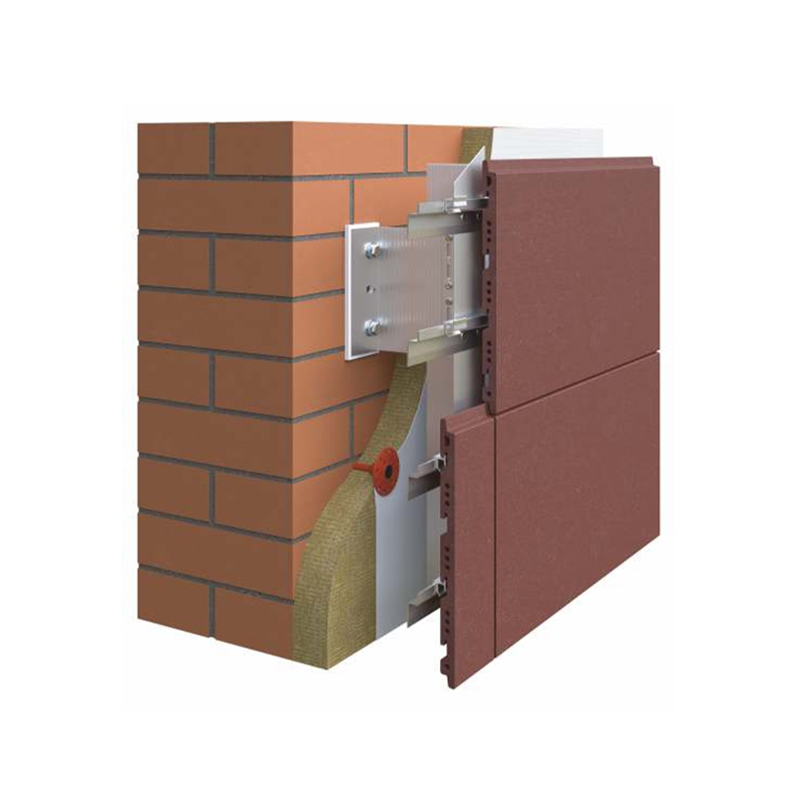

Z nehrdzavejúcej ocele nastaviteľný uhol L

1. Objasnite ciele dizajnu a požiadavky na použitie
Typ budovy a používanie: Rôzne typy budov (ako sú rezidenčné, komerčné budovy, priemyselné závody atď.) Majú rôzne požiadavky na kapacitu obliekania obliekania. Napríklad priemyselné závody môžu vyžadovať vyššiu zaťažovaciu kapacitu na zvládnutie inštalácie ťažkých zariadení alebo materiálov.
Hmotnosť a typ oplášteného materiálu: Typ a hrúbka obliečkových materiálov (ako je kameň, sklenená záclona, ​​kovová doska atď.) Priamo ovplyvňujú požiadavky na nosenie držiaka. Napríklad obliekanie kameňa je zvyčajne ťažšie ako sklenené opláštenie a vyžaduje vyššiu kapacitu nosenia.
Používanie prostredia: Environmentálne faktory (ako je zaťaženie vetrom, seizmické zaťaženie, zmena teploty atď.) Ovplyvní aj návrh konzoly. Pobrežné oblasti alebo výškové budovy môžu potrebovať zvážiť vyššie bremeno vetra.

2. Stanovte hmotnosť a distribúciu materiálu na opláštenie
Vypočítajte hmotnosť oplášteného materiálu: Vypočítajte hmotnosť na jednotku plochy na základe oblasti, hrúbky a hustoty obliečkového materiálu. Napríklad hmotnosť obkladu kameňa je zvyčajne 20-30 kg/m², zatiaľ čo hmotnosť steny sklenenej opony je asi 30-50 kg/m².
Zvážte rozdelenie opláštenia: Či je opláštený materiál rovnomerne rozložený, ovplyvní aj silu držiaka. Ak je opláštený materiál nerovnomerne rozložený, môže byť potrebné zvýšiť únosnú kapacitu držiaka v miestnych oblastiach.

3. Analyzujte mechanické vlastnosti štruktúry budovy
Hlavná štruktúra budovy: Typ štruktúry budovy (napríklad štruktúra rámcov, štruktúra šmykovej steny atď.) Ovplyvní metódu pripojenia a charakteristiky sily držiaka. Napríklad v rámci štruktúry rámca môže byť potrebné pripojiť k lúči alebo stĺpcom cez konektor.
Metóda pripojenia: Určite metódu pripojenia medzi konzolou a hlavnou štruktúrou budovy (ako je zváranie, pripojenie skrutky atď.) A vypočítajte ložiskovú kapacitu pripojenia. Sila bodu pripojenia by sa mala zhodovať s celkovou únosnou kapacitou konzoly.

4. Zvážte vonkajšie zaťaženie a bezpečnostné faktory
Vonkajšie zaťaženia: Je potrebné zvážiť okrem mŕtvej váhy oplášteného materiálu, ďalšie vonkajšie záťaže, ako sú zaťaženie vetrom, snehové zaťaženie, zaťaženie zemetrasením atď. Podľa meteorologických a geologických podmienok umiestnenia budovy sa určujú zodpovedajúce normy zaťaženia.
Bezpečnostný faktor: Aby sa zabezpečila bezpečnosť zátvorky, je potrebné zaviesť bezpečnostný faktor počas návrhu. Bezpečnostný faktor sa zvyčajne pohybuje v rozmedzí od 1,5 do 2,0 a špecifická hodnota sa určuje podľa špecifikácií konštrukcie a požiadaviek na použitie.

5. Vyberte si pravú veľkosť držiaka a materiál
Výber materiálu: Odolnosť materiálov z nehrdzavejúcej ocele z pevnosti a korózie je kľúčovými faktormi. Bežné materiály z nehrdzavejúcej ocele zahŕňajú 304, 316 atď. Medzi nimi má 316 z nehrdzavejúcej ocele lepšiu odolnosť proti korózii a je vhodná pre pobrežné alebo vlhké prostredie.
Výber veľkosti: Podľa vypočítanej kapacity a bezpečnostného faktora zaťaženia vyberte vhodnú veľkosť držiaka. Napríklad prierezové rozmery konzoly (napríklad dĺžka bočnej trubice štvorcovej trubice, priemer okrúhleho trubice atď.) By sa mali určiť podľa silových podmienok. Dĺžka a rozstup konzoly ovplyvnia aj jej kapacitu nosenia.

6. Vykonajte štrukturálnu analýzu a overenie
Analýza konečných prvkov: Na modelovanie a analýzu držiaka na overenie jej rozdelenia a deformácie napätia pri rôznych zaťažení použite softvér na analýzu konečných prvkov (napríklad ANSYS, ABAQUS atď.)
Experimentálne overenie: Ak podmienky umožňujú, experimentálne metódy sa môžu použiť na overenie, či návrh konzoly spĺňa požiadavky. Napríklad sa vykonávajú testy v ťahu, ohybové testy atď., Aby sa zabezpečilo, že skutočná zaťažovacia kapacita konzoly je v súlade s konštrukčnou hodnotou.
